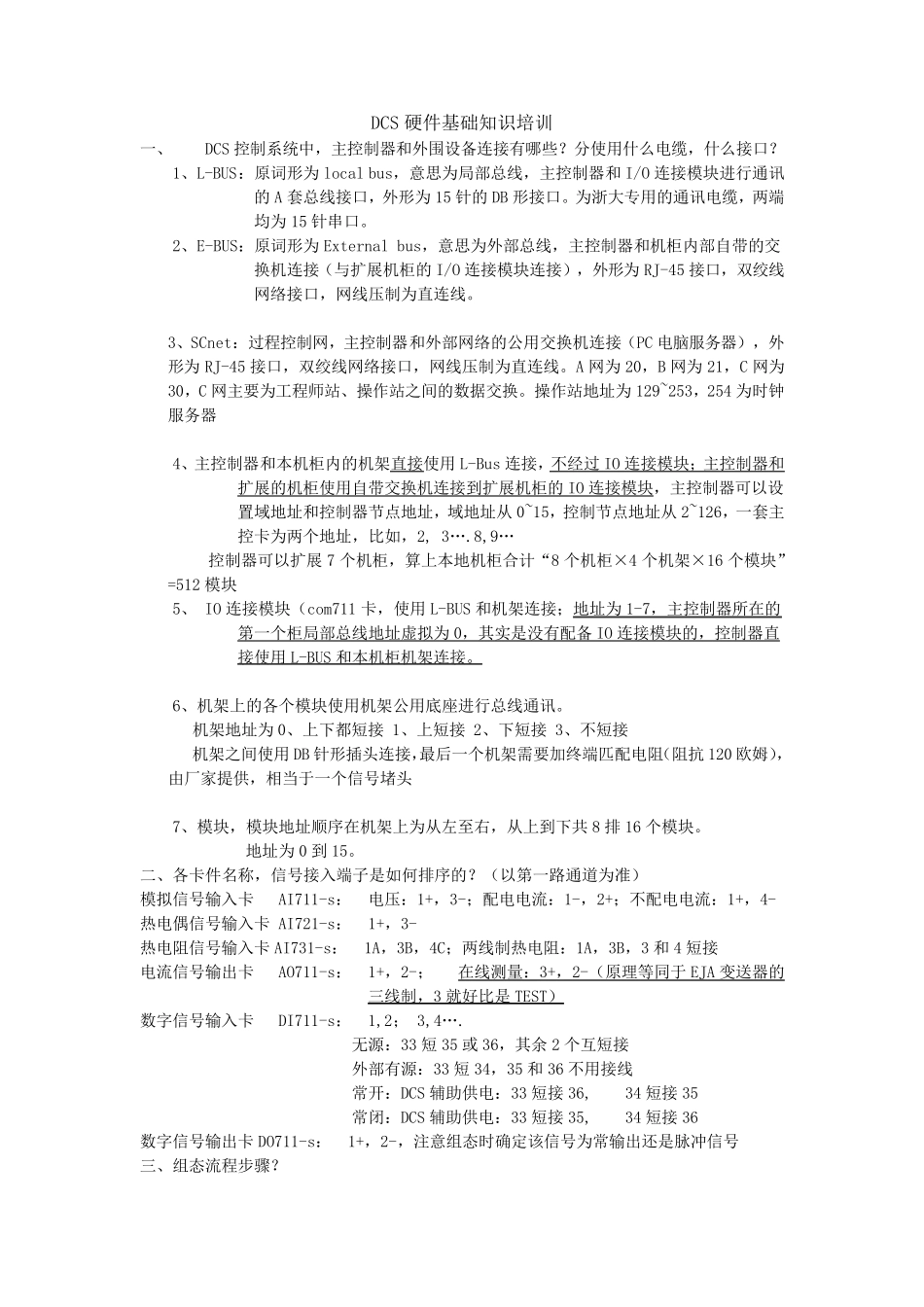

DCS 硬件基础知识培训 一、 DCS 控制系统中,主控制器和外围设备连接有哪些?分使用什么电缆,什么接口? 1、L-BUS:原词形为local bus,意思为局部总线,主控制器和I/O 连接模块进行通讯的A 套总线接口,外形为15 针的DB 形接口。为浙大专用的通讯电缆,两端均为15 针串口。 2、E-BUS:原词形为External bus,意思为外部总线,主控制器和机柜内部自带的交换机连接(与扩展机柜的I/O 连接模块连接),外形为RJ-45 接口,双绞线网络接口,网线压制为直连线。 3、SCnet:过程控制网,主控制器和外部网络的公用交换机连接(PC 电脑服务器),外形为RJ-45 接口,双绞线网络接口,网线压制为直连线。A 网为20,B 网为21,C 网为30,C 网主要为工程师站、操作站之间的数据交换。操作站地址为129~253,254 为时钟服务器 4、主控制器和本机柜内的机架直接使用L-Bus 连接,不经过IO 连接模块;主控制器和扩展的机柜使用自带交换机连接到扩展机柜的IO 连接模块,主控制器可以设置域地址和控制器节点地址,域地址从0~15,控制节点地址从2~126,一套主控卡为两个地址,比如,2, 3….8,9… 控制器可以扩展7 个机柜,算上本地机柜合计“8 个机柜×4 个机架×16 个模块”=512 模块 5、 IO 连接模块(com711 卡,使用L-BUS 和机架连接;地址为1-7,主控制器所在的第一个柜局部总线地址虚拟为0,其实是没有配备IO 连接模块的,控制器直接使用L-BUS 和本机柜机架连接。 6、机架上的各个模块使用机架公用底座进行总线通讯。 机架地址为0、上下都短接 1、上短接 2、下短接 3、不短接 机架之间使用DB 针形插头连接,最后一个机架需要加终端匹配电阻(阻抗120 欧姆),由厂家提供 ,相 当 于 一个信 号 堵 头 7、模块,模块地址顺 序 在机架上为从左 至 右 ,从上到下共 8 排 16 个模块。 地址为0 到15。 二 、各卡件名 称 ,信 号 接入 端子 是如何 排 序 的?(以第一路 通道 为准 ) 模拟信 号 输 入 卡 AI711-s: 电压:1+,3-;配电电流 :1-,2+;不配电电流 :1+,4- 热 电偶 信 号 输 入 卡 AI721-s: 1+,3- 热 电阻信 号 输 入 卡AI731-s: 1A,3B,4C;两线制热 电阻:1A,3B,3 和4 短接 电流 信 号 输 出 卡 AO711-s: 1+,2-; 在线测 量 :3+,2-(原理 等 同 于 EJA 变 送 器的三 线制,3 就 好 比是TEST) 数字...
