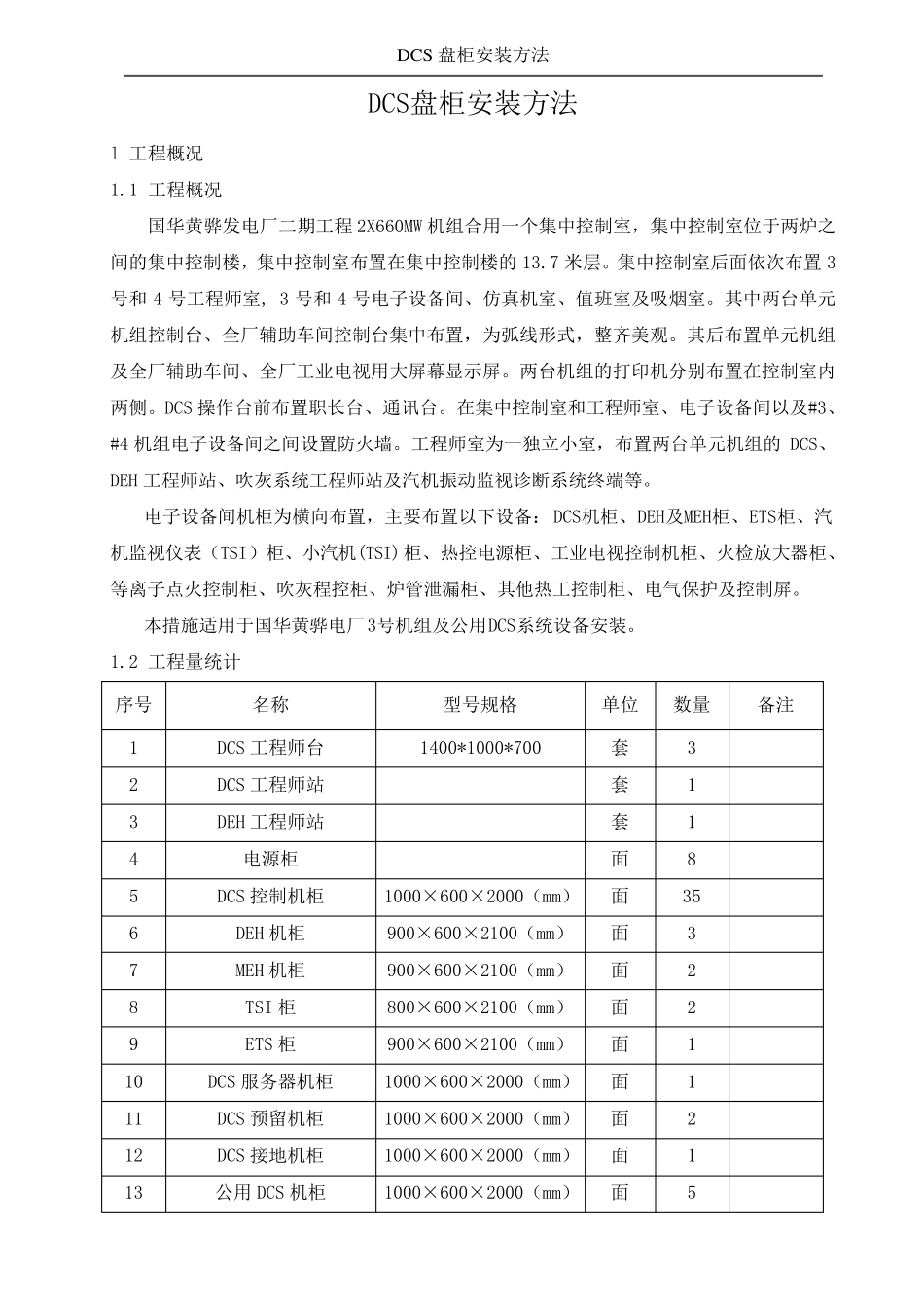

DCS盘 柜 安 装 方 法 DCS盘 柜 安 装 方 法 l 工 程 概 况 1.1 工 程 概 况 国 华 黄 骅 发 电 厂 二 期 工 程 2X660MW 机 组 合 用 一 个 集 中 控 制 室 ， 集 中 控 制 室 位 于 两 炉 之间 的 集 中 控 制 楼 ， 集 中 控 制 室 布 置 在 集 中 控 制 楼 的 13.7 米 层 。 集 中 控 制 室 后 面 依 次 布 置 3号 和4 号 工 程 师 室 , 3 号 和4 号 电 子 设 备 间 、 仿 真 机 室 、 值 班 室 及 吸 烟 室 。 其 中 两 台 单 元机 组 控 制 台 、 全 厂 辅 助 车 间 控 制 台 集 中 布 置 ， 为 弧 线 形 式 ， 整 齐 美 观 。 其 后 布 置 单 元 机 组及 全 厂 辅 助 车 间 、 全 厂 工 业 电 视 用 大 屏 幕 显 示 屏 。 两 台 机 组 的 打 印 机 分 别 布 置 在 控 制 室 内两 侧 。 DCS 操 作 台 前 布 置 职 长 台 、 通 讯 台 。 在 集 中 控 制 室 和 工 程 师 室 、 电 子 设 备 间 以 及 #3、#4 机 组 电 子 设 备 间 之 间 设 置 防 火 墙 。 工 程 师 室 为 一 独 立 小 室 ， 布 置 两 台 单 元 机 组 的DCS、DEH 工 程 师 站 、 吹 灰 系 统 工 程 师 站 及 汽 机 振 动 监 视 诊 断 系 统 终 端 等 。 电 子 设 备 间 机 柜 为 横 向 布 置 ， 主 要 布 置 以 下 设 备 ： DCS机 柜 、 DEH及 MEH柜 、 ETS柜 、 汽机 监 视 仪 表（TSI）柜 、 小 汽 机 (TSI)柜 、 热控 电 源柜 、 工 业 电 视 控 制 机 柜 、 火 检放大 器柜 、等 离子 点火 控 制 柜 、 吹 灰 程 控 柜 、 炉 管泄漏柜 、 其 他热工 控 制 柜 、 电 气保护及 控 制 屏 。 本措施适用 于 国 华 黄 骅 电 厂 3号 机 组 及 公用 DCS系 统 设 备 安 装 。 1.2 工 程 量统 计 序号 名称 型号 规格 单 位 数量 备 注 1 DCS 工 程 师 台 1400*1000*700 套 3 2 DCS 工 程 师 站 套 1 3 DEH 工 程 师 站 套 1 4 电 源柜 面 8 5 DCS 控 制 机 柜 1000×600×2000（mm） 面 ...
