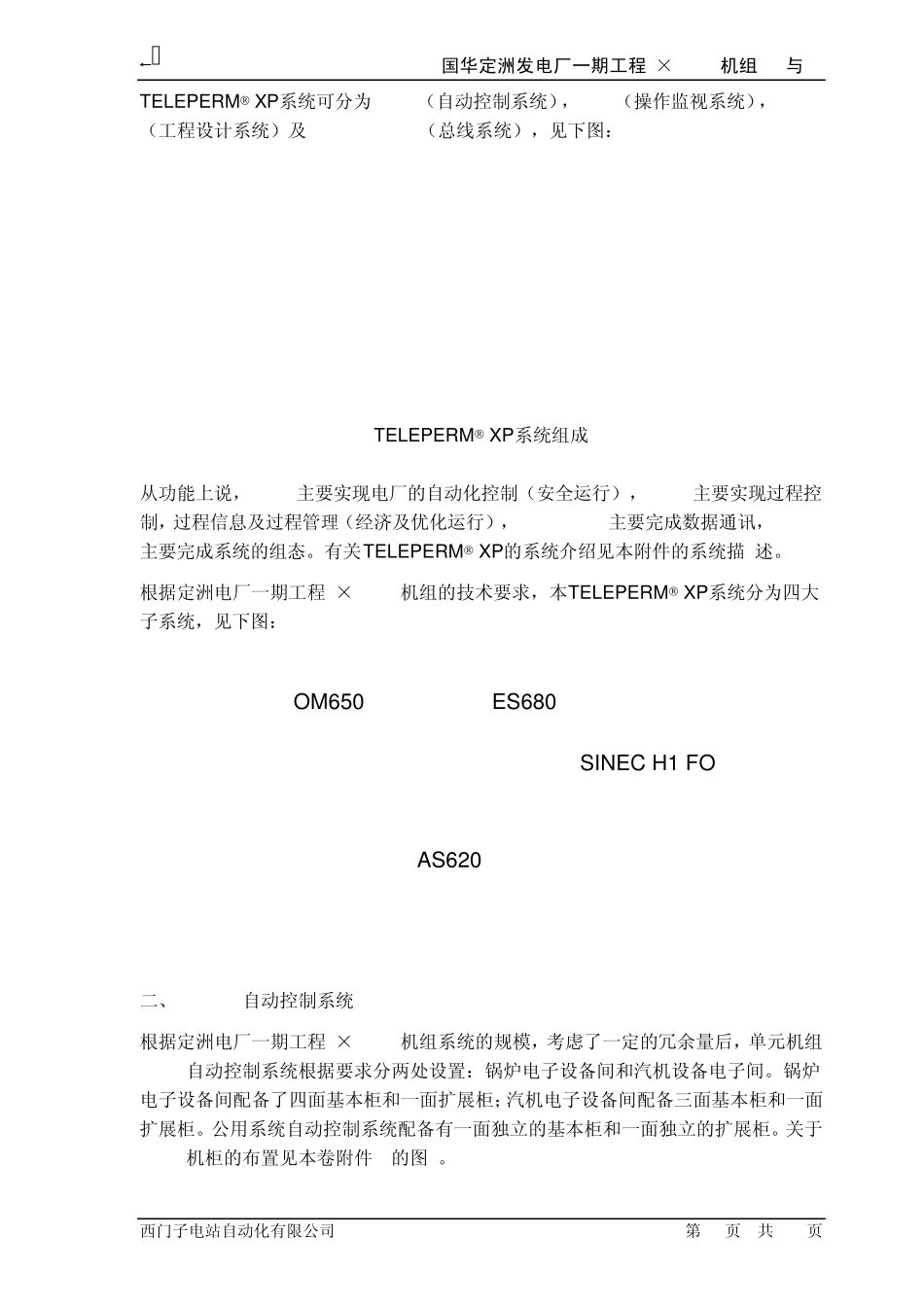

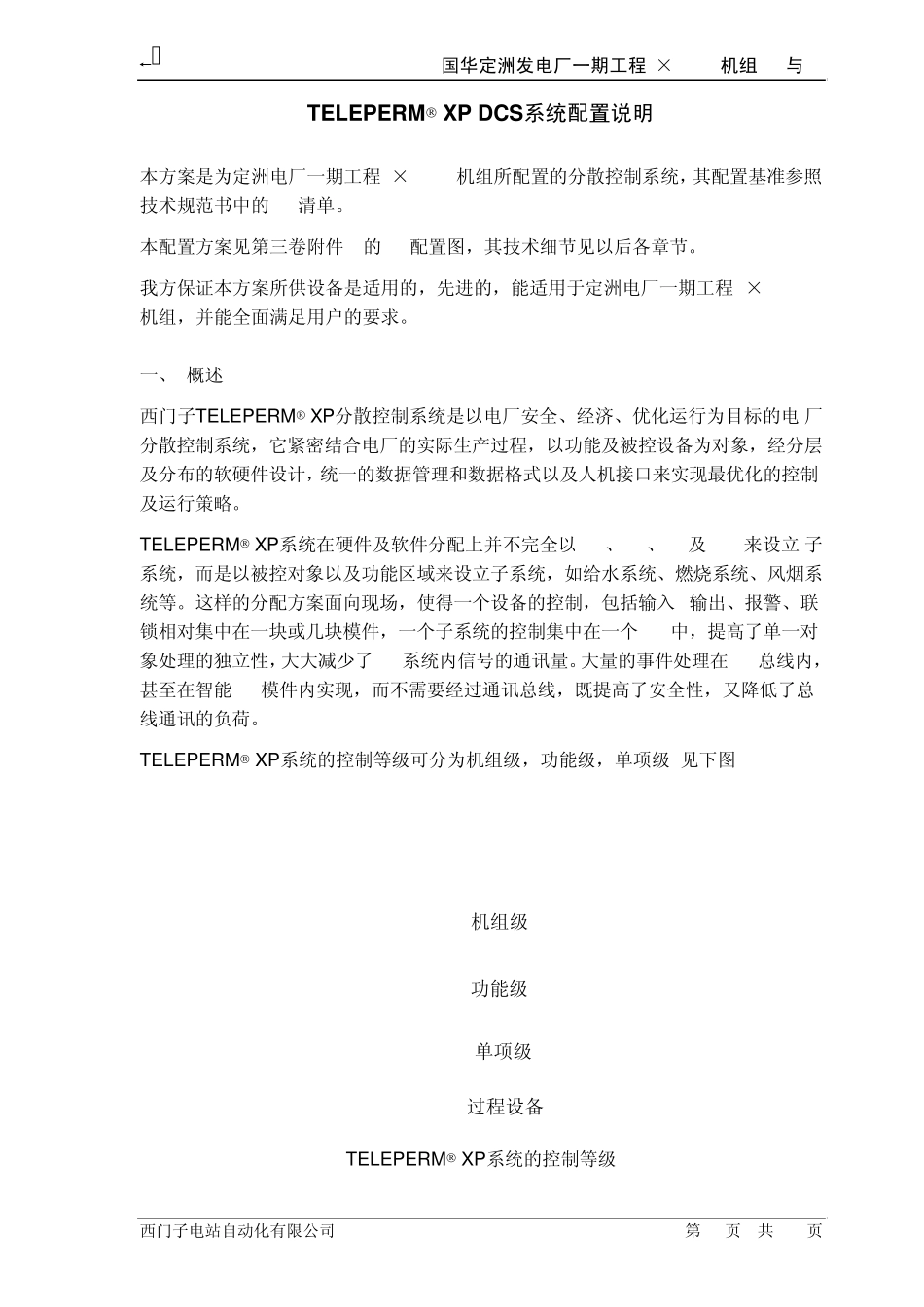

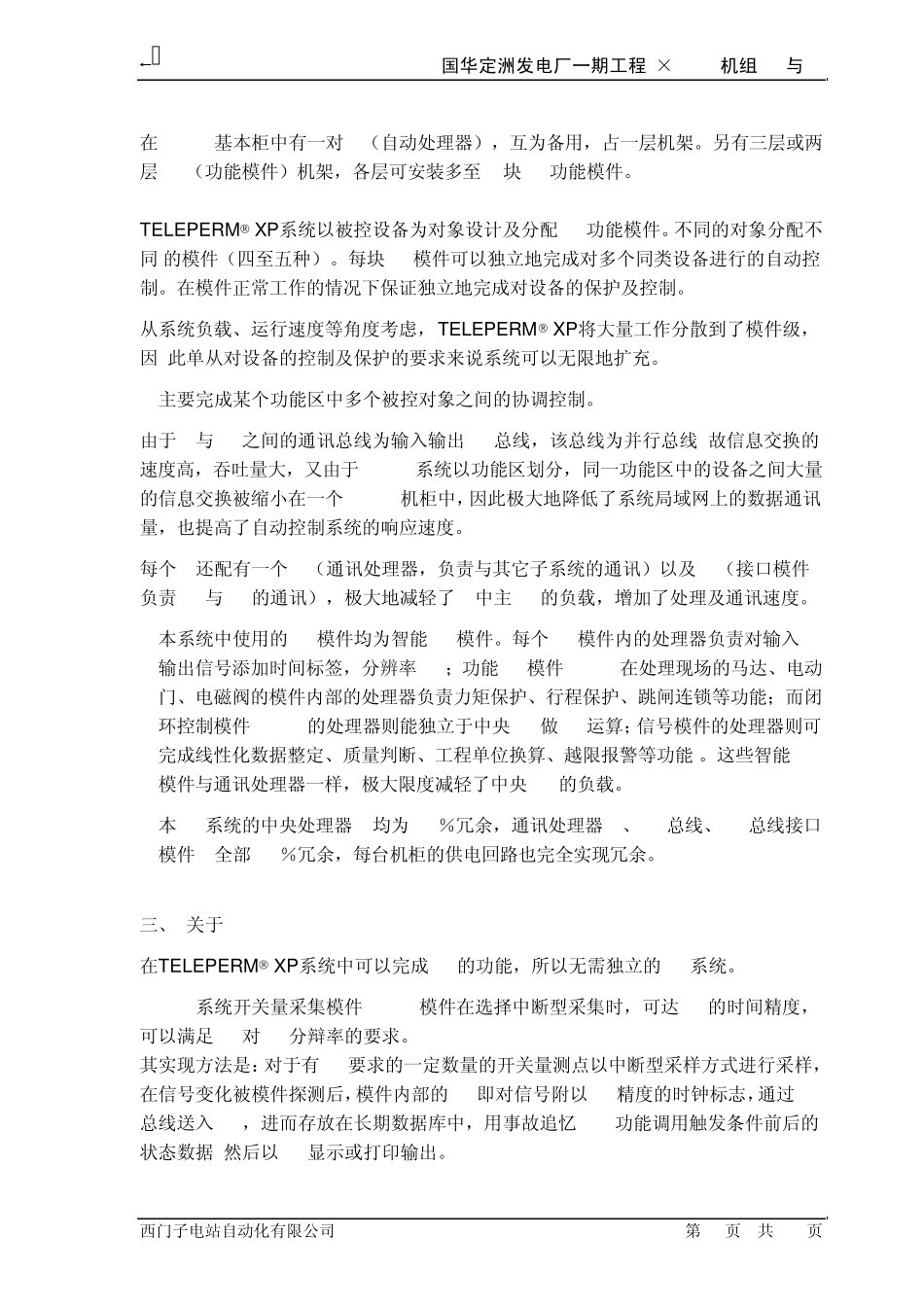

国华定洲发电厂一期工程2×600MW机组DCS与IT 西门子电站自动化有限公司 第 1 页 共 13 页 TELEPERM XP DCS系统配置说明 本方案是为定洲电厂一期工程2×600MW机组所配置的分散控制系统，其配置基准参照技术规范书中的I/O清单。 本配置方案见第三卷附件15的DCS配置图，其技术细节见以后各章节。 我方保证本方案所供设备是适用的，先进的，能适用于定洲电厂一期工程2×600MW机组，并能全面满足用户的要求。 一、 概述 西门子TELEPERM XP分散控制系统是以电厂安全、经济、优化运行为目标的电 厂分散控制系统，它紧密结合电厂的实际生产过程，以功能及被控设备为对象，经分层及分布的软硬件设计，统一的数据管理和数据格式以及人机接口来实现最优化的控制及运行策略。 TELEPERM XP系统在硬件及软件分配上并不完全以DAS、MCS、SCS及FSSS来设立 子系统，而是以被控对象以及功能区域来设立子系统，如给水系统、燃烧系统、风烟系统等。这样的分配方案面向现场，使得一个设备的控制，包括输入 /输出、报警、联锁相对集中在一块或几块模件，一个子系统的控制集中在一个 CPU中，提高了单一对象处理的独立性，大大减少了DCS系统内信号的通讯量。大量的事件处理在I/O总线内，甚至在智能I/O模件内实现，而不需要经过通讯总线，既提高了安全性，又降低了总线通讯的负荷。 TELEPERM XP系统的控制等级可分为机组级，功能级，单项级,见下图: TELEPERM XP系统的控制等级 机组级功能级单项级过程设备国华定洲发电厂一期工程2×600MW机组DCS与IT 西门子电站自动化有限公司 第 2 页 共 13 页 TELEPERM XP系统可分为 AS620（自动控制系统），OM650（操作监视系统）， ES680（工程设计系统）及 SINEC H1 FO（总线系统），见下图： TELEPERM XP系统组成 从功能上说，AS620主要实现电厂的自动化控制（安全运行），OM650主要实现过程控制，过程信息及过程管理（经济及优化运行），SINEC H1 FO主要完成数据通讯， ES680主要完成系统的组态。有关TELEPERM XP的系统介绍见本附件的系统描 述。 根据定洲电厂一期工程2×600MW机组的技术要求，本TELEPERM XP系统分为四大 子系统，见下图： 二、 AS 620自动控制系统 根据定洲电厂一期工程2×600MW机组系统的规模，考虑了一定的冗余量后，单元机组AS620自动控制系统根据要求分两处设置：锅炉电子设备间和汽机设备电子间。锅炉电子设备间配备了四面...
