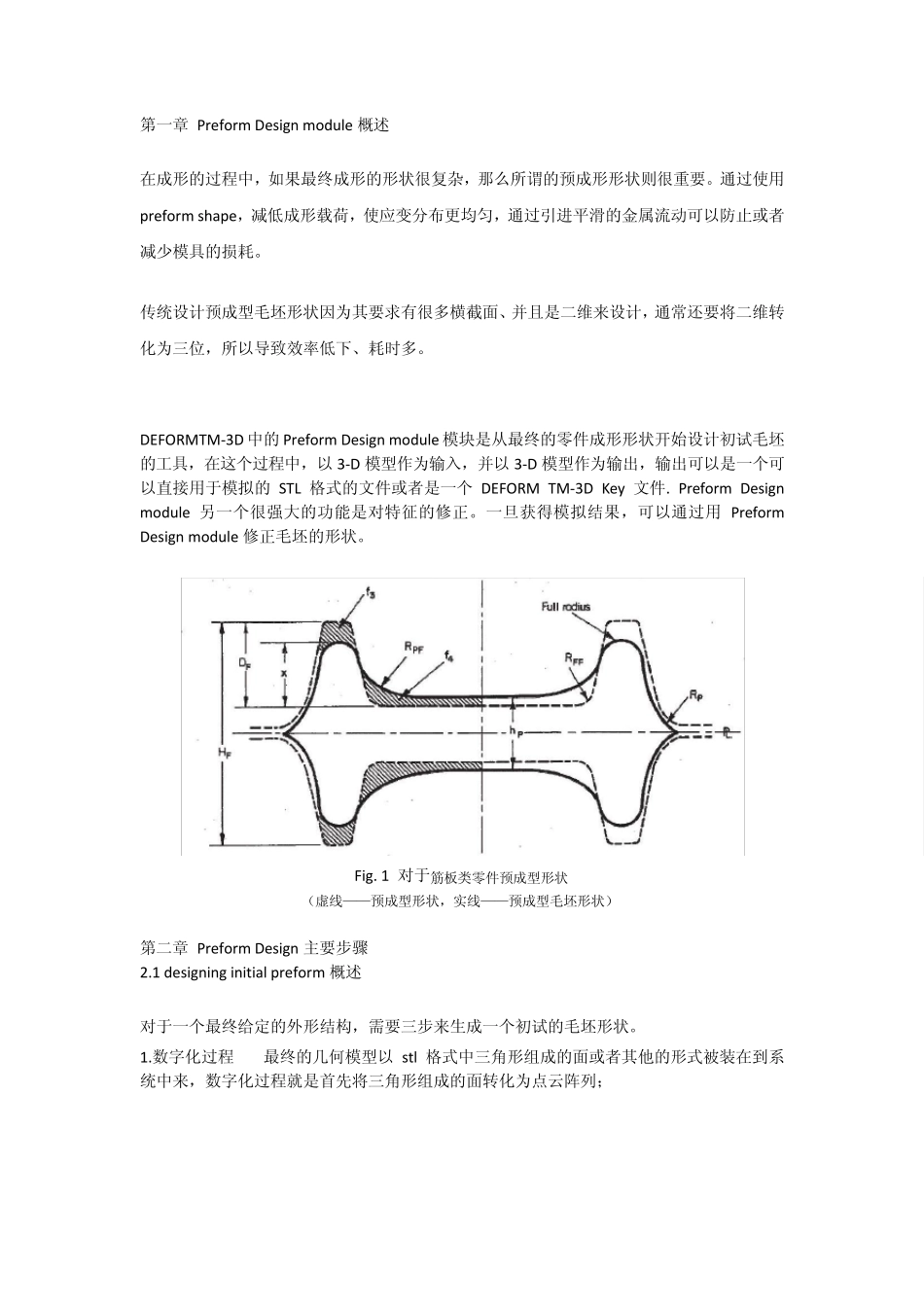

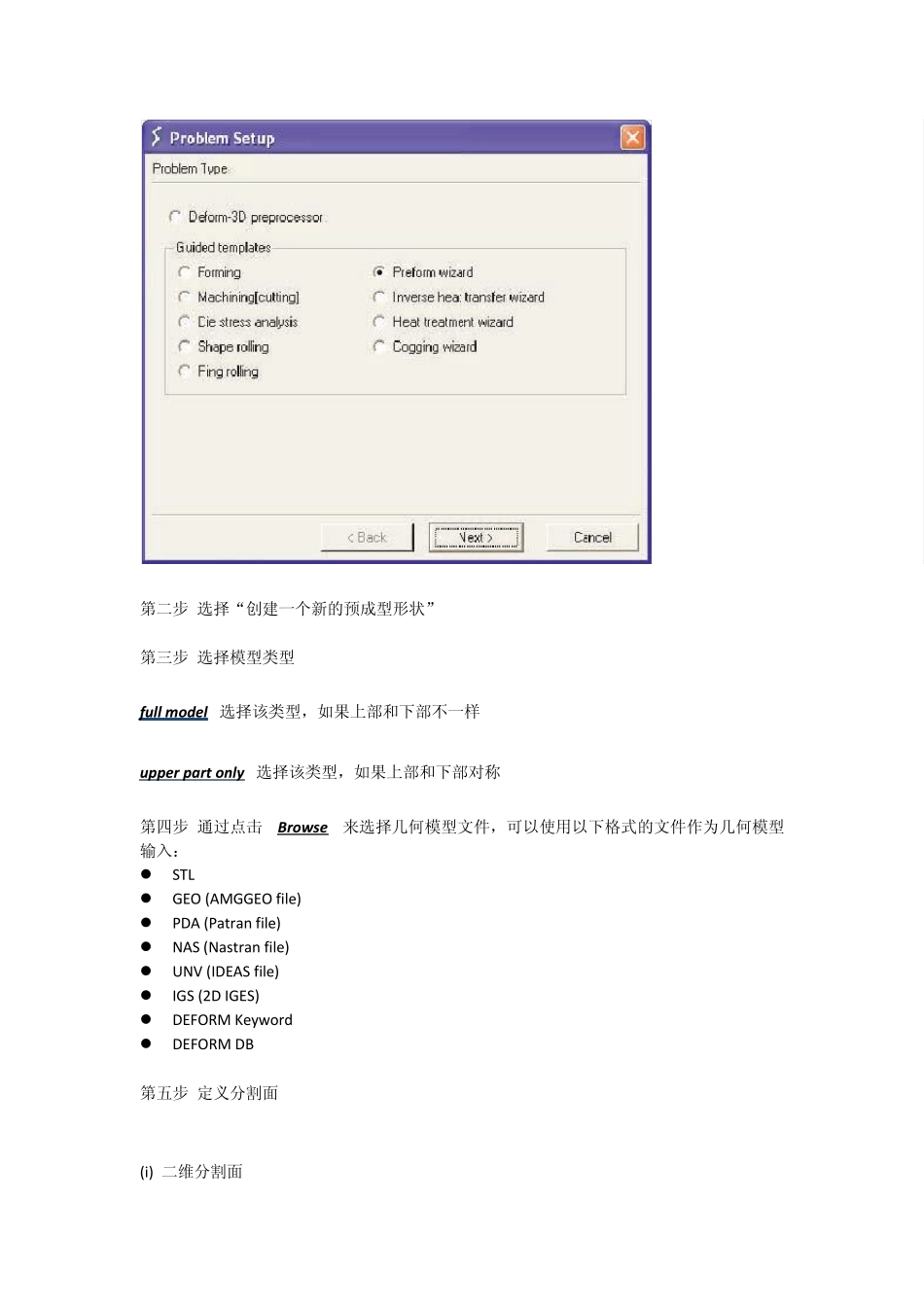

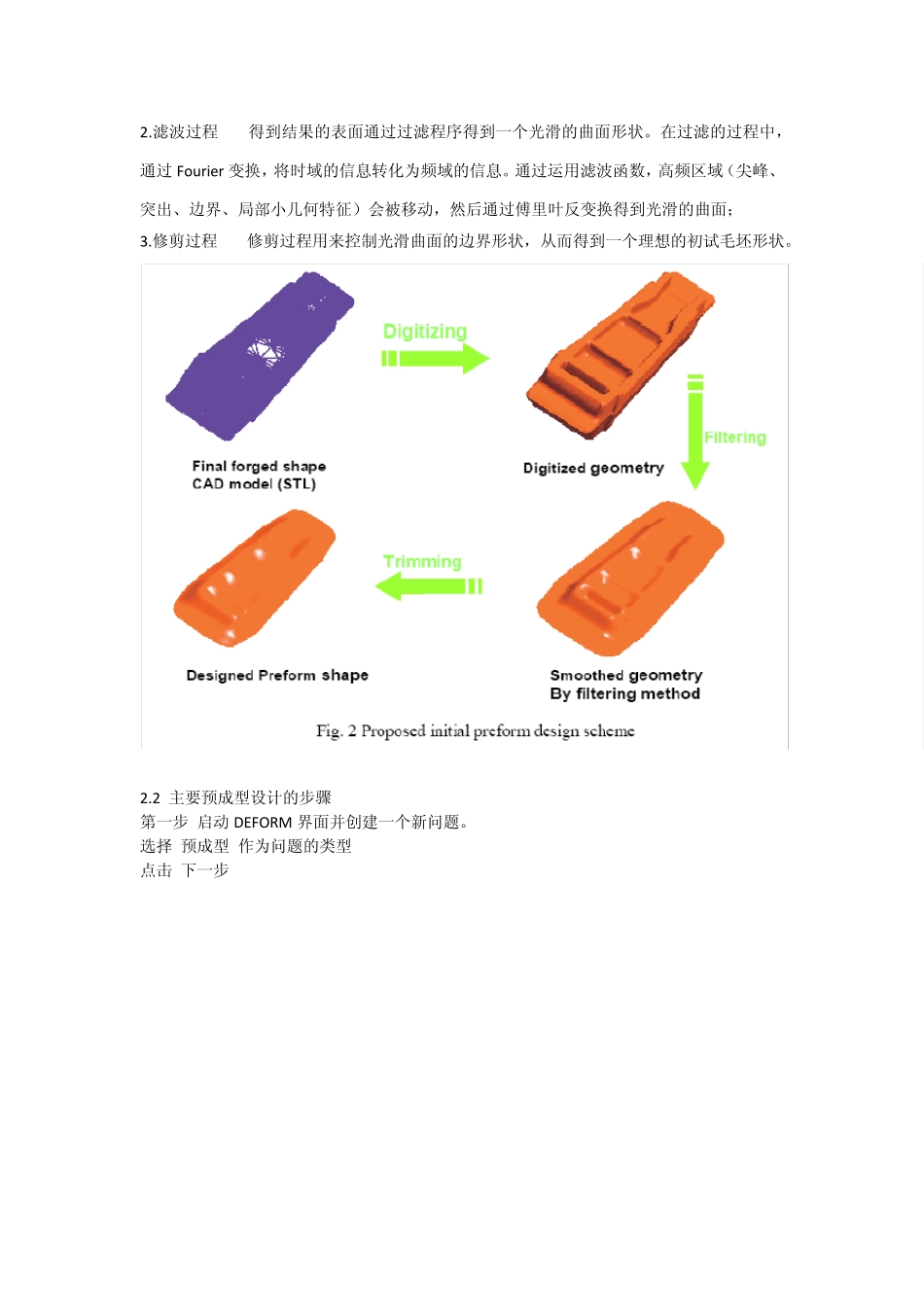

第一章 Preform Design module 概述 在成形的过程中,如果最终成形的形状很复杂,那么所谓的预成形形状则很重要。通过使用preform shape,减低成形载荷,使应变分布更均匀,通过引进平滑的金属流动可以防止或者减少模具的损耗。 传统设计预成型毛坯形状因为其要求有很多横截面、并且是二维来设计,通常还要将二维转化为三位,所以导致效率低下、耗时多。 DEFORMTM-3D 中的 Preform Design module 模块是从最终的零件成形形状开始设计初试毛坯的工具,在这个过程中,以 3-D 模型作为输入,并以 3-D 模型作为输出,输出可以是一个可以直接用于模拟的 STL 格式的文件或者是一个 DEFORM TM-3D Key 文件. Preform Design module 另一个很强大的功能是对特征的修正。一旦获得模拟结果,可以通过用 Preform Design module 修正毛坯的形状。 Fig. 1 对于筋板类零件预成型形状 (虚线——预成型形状,实线——预成型毛坯形状) 第二章 Preform Design 主要步骤 2.1 designing initial preform 概述 对于一个最终给定的外形结构,需要三步来生成一个初试的毛坯形状。 1.数字化过程——最终的几何模型以 stl 格式中三角形组成的面或者其他的形式被装在到系统中来,数字化过程就是首先将三角形组成的面转化为点云阵列; 2.滤波过程——得到结果的表面通过过滤程序得到一个光滑的曲面形状。在过滤的过程中,通过Fou rier 变换,将时域的信息转化为频域的信息。通过运用滤波函数,高频区域(尖峰、突出、边界、局部小几何特征)会被移动,然后通过傅里叶反变换得到光滑的曲面; 3.修剪过程——修剪过程用来控制光滑曲面的边界形状,从而得到一个理想的初试毛坯形状。 2.2 主要预成型设计的步骤 第一步 启动 DEFORM 界面并创建一个新问题。 选择 预成型 作为问题的类型 点击 下一步 第二步 选择“创建一个新的预成型形状” 第三步 选择模型类型 full model –选择该类型,如果上部和下部不一样 upper part only –选择该类型,如果上部和下部对称 第四步 通过点击 “Browse” 来选择几何模型文件,可以使用以下格式的文件作为几何模型输入:  STL  GEO (AMGGEO file)  PDA (Patran file)  NAS (Nastran file)  UNV (IDEAS file)  IGS (2D IGES)  DEFORM Keyword  DEFORM DB 第五步 定义分割面 (i) 二维分割面 选择分割面上的一...
