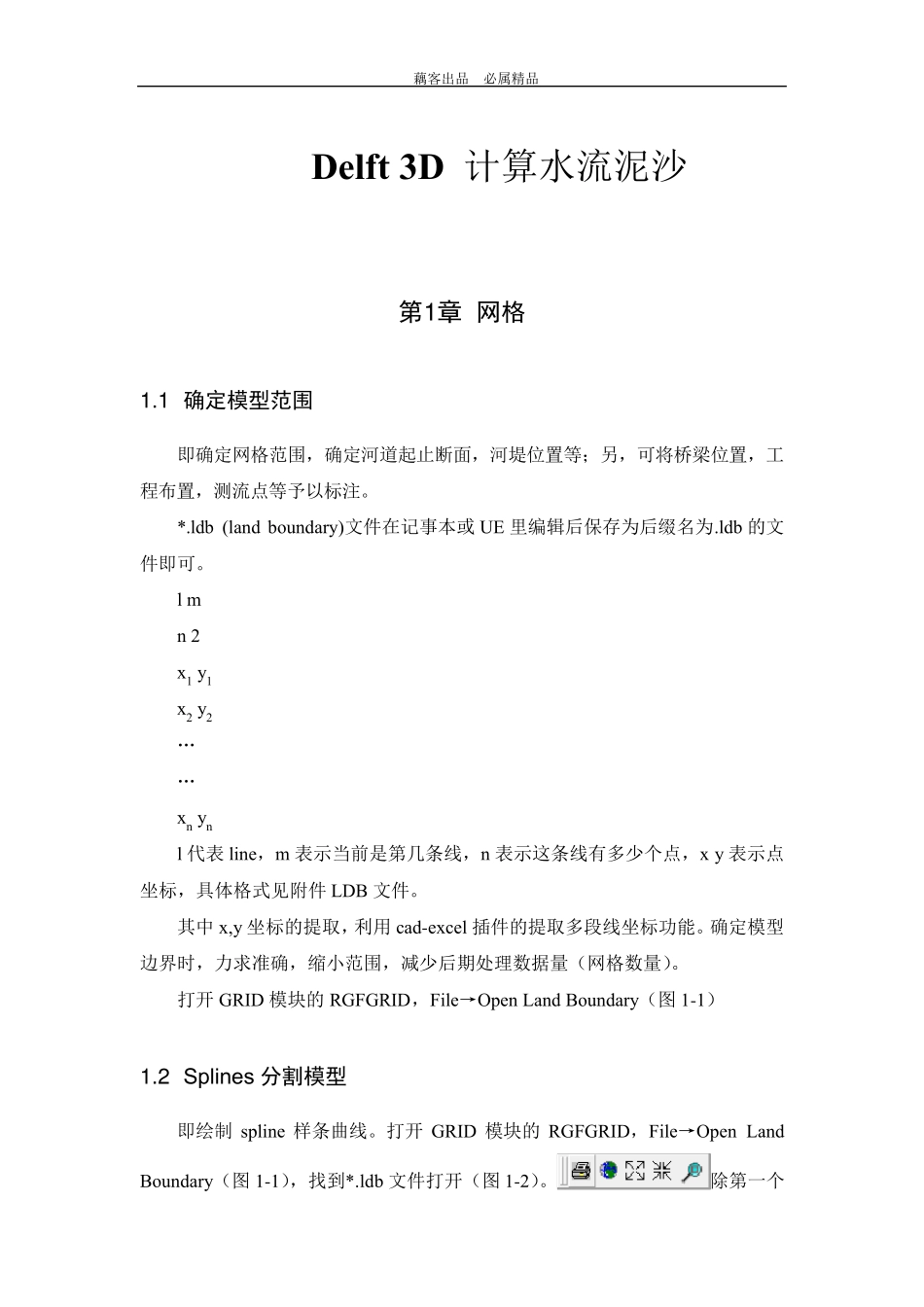

藕客出品 必属精品 Delft 3D 计算水流泥沙 第1 章 网格 1 .1 确定模型范围 即确定网格范围，确定河道起止断面，河堤位置等；另，可将桥梁位置，工程布置，测流点等予以标注。 *.ldb (land boundary)文件在记事本或UE 里编辑后保存为后缀名为.ldb 的文件即可。 l m n 2 x1 y1 x2 y2 … … xn yn l 代表 line，m 表示当前是第几条线，n 表示这条线有多少个点，x y 表示点坐标，具体格式见附件LDB 文件。 其中 x,y 坐标的提取，利用 cad-excel 插件的提取多段线坐标功能。确定模型边界时，力求准确，缩小范围，减少后期处理数据量（网格数量）。 打开 GRID 模块的RGFGRID，File→Open Land Boundary（图 1-1） 1 .2 Splines 分割模型 即绘制 spline 样条曲线。打开 GRID 模块的RGFGRID，File→Open Land Boundary（图 1-1），找到*.ldb 文件打开（图 1-2）。除第一个藕客出品 必属精品 为打印命令外，其他都是视图范围调整按钮。 图1-1 图1-2 导入 ldb 文件 藕客出品 必属精品 图1-3 Spline 样条曲线（绿色） 在land boundary 的参照下，点击开始画Splines 样条曲线，删除整条线，调整单个点，删除单个点。左键点击画点，右键结束一条线，ESC 键可以回退一步，注意3D 中操作只可以回退一步，所以操作要稳准，且注意随时保存。 画Spline 时注意中间岛的处理，如果岛较大且无地形数据，在差值地形前需要删掉网格以便计算，则岛可以用两条Spline 包裹，以节省网格。如图1-3。 画Spline 线时，注意河道狭窄处的处理。Spline 线顺延河段较宽处的走势，画在land boundary 之外，这样在生成网格时，避免了此处网格过密。 Splines 画好后，File→Save Splines，保存为*.spl 文件。 1 .3 生成网格 打开*.spl 文件，点击生成网格，生成网格时，Settings→Change Parameters，设置自动生成网格的参数。图1-4。M-Refinement Factor 为 M 方向 Splines 之间藕客出品 必属精品 生成网格数量，同理，N-Refinement Factor 为N 方向Splines 之间生成网格数量。 生成网格后，View→Grid Properties →orthogonality查看网格正交性。 按钮：增加、删除、移动单个网格点。 图 1-4 打开 GRID 模块的 RGFGRID，Operations→Orthogonalise Grid，调整整个网格的正交化。Edit→Block Orthogonalise，局部调整正交化。 点击 File→Save Grid，将...
