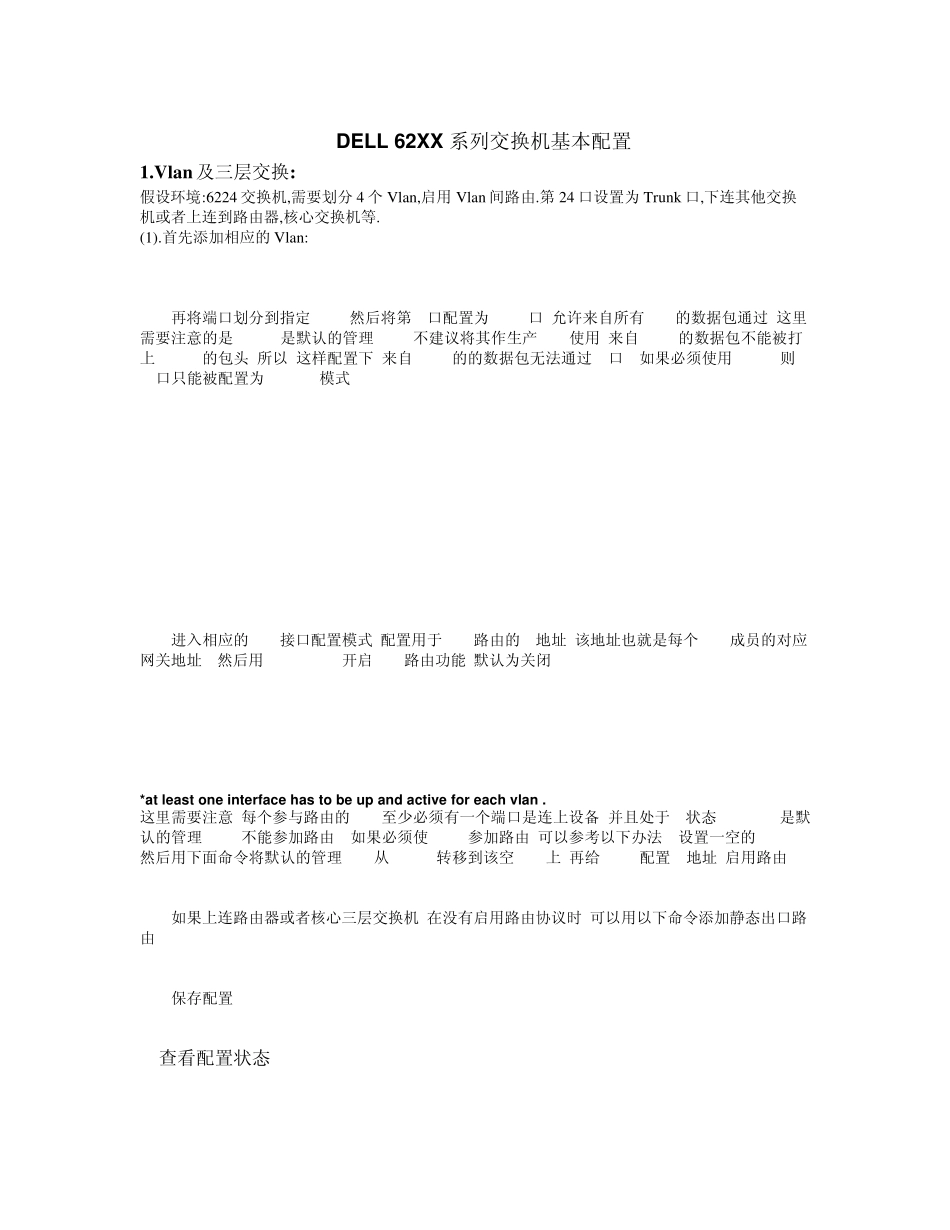

DELL 62XX 系列交换机基本配置 1.Vlan 及三层交换: 假设环境:6224 交换机,需要划分4 个Vlan,启用Vlan 间路由.第24 口设置为Tru nk 口,下连其他交换机或者上连到路由器,核心交换机等. (1).首先添加相应的Vlan: console(config)#vlan database console(config-vlan)#vlan 2-5 (2).再将端口划分到指定Vlan,然后将第24口配置为trunk口,允许来自所有Vlan的数据包通过.这里需要注意的是:Vlan1是默认的管理Vlan,不建议将其作生产Vlan使用.来自Vlan1的数据包不能被打上802.1Q的包头,所以,这样配置下,来自Vlan1的的数据包无法通过24口. 如果必须使用Vlan1,则24口只能被配置为General模式: console(config)#interface range ethernet 1/g1-1/g6 console(config-if)#switchport access vlan 2 console(config)#interface range ethernet 1/g7-1/g12 console(config-if)#switchport access vlan 3 console(config)#interface range ethernet 1/g13-1/g18 console(config-if)#switchport access vlan 4 console(config)#interface range ethernet 1/g19-1/g23 console(config-if)#switchport access vlan 5 console(config)#interface ethernet 1/g24 console(config-if-1/g24)#switchport mode trunk console(config-if-1/g24)#switchport trunk allowed vlan add 2-5 (3).进入相应的Vlan接口配置模式,配置用于Vlan路由的IP地址,该地址也就是每个Vlan成员的对应网关地址. 然后用ip routing开启Vlan路由功能(默认为关闭): console(config)#interface vlan 2 console(config-if-vlan2)#ip address 192.168.2.1 255.255.255.0 console(config-if-vlan3)#ip address 192.168.3.1 255.255.255.0 console(config-if-vlan4)#ip address 192.168.4.1 255.255.255.0 console(config-if-vlan5)#ip address 192.168.5.1 255.255.255.0 console(config)#ip routing *at least one interface has to be up and active for each vlan . 这里需要注意:每个参与路由的Vlan至少必须有一个端口是连上设备,并且处于UP状态. Vlan1 是默认的管理Vlan,不能参加路由. 如果必须使Vlan1参加路由,可以参考以下办法: 设置一空的Vlan,然后用下面命令将默认的管理Vlan从 Vlan1转移到该空Vlan上,再给Vlan1配置IP地址,启用路由. console(config)#ip address vlan (4).如...
