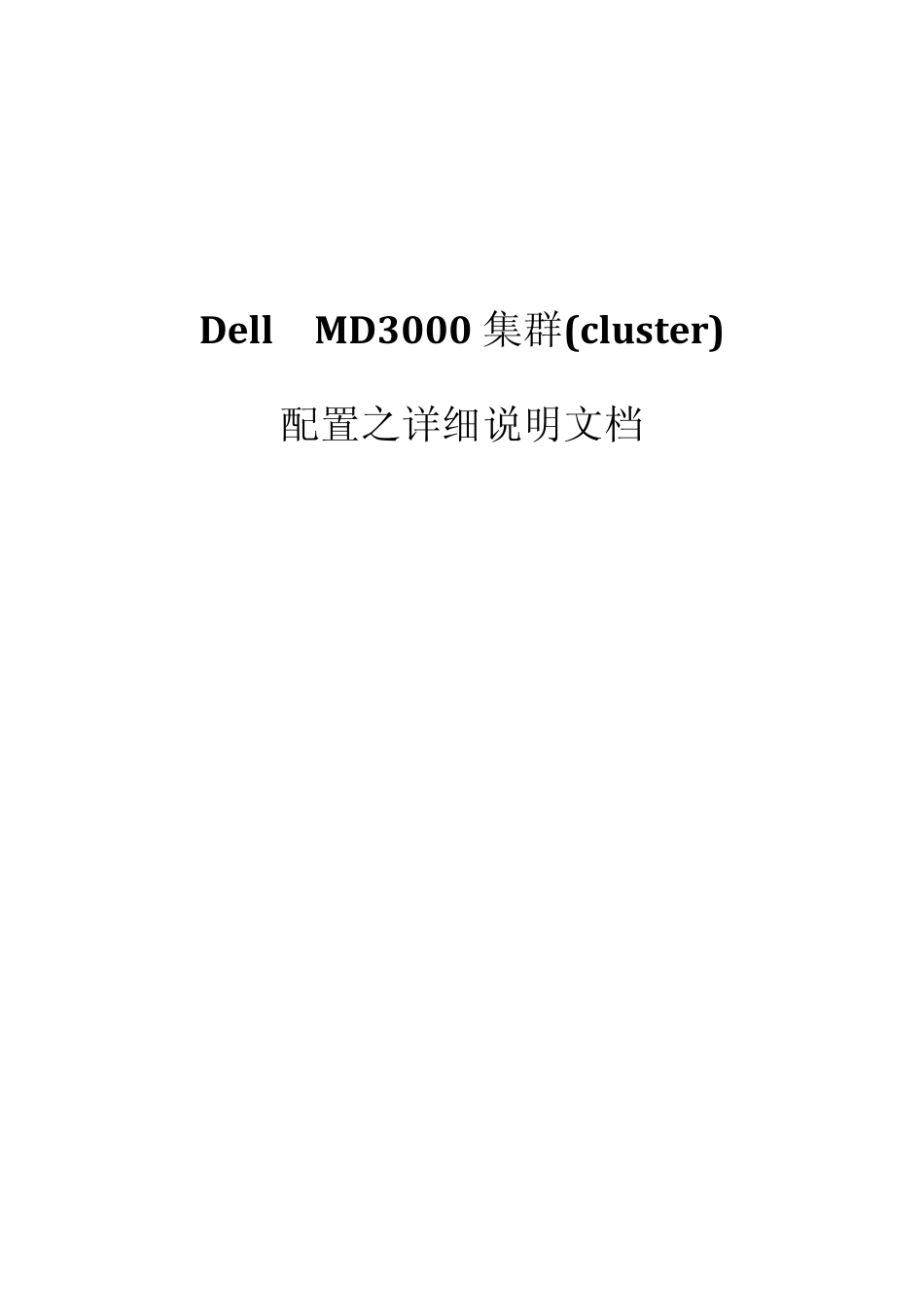

DellMD3000集群_cluster_配置之详细说明文档

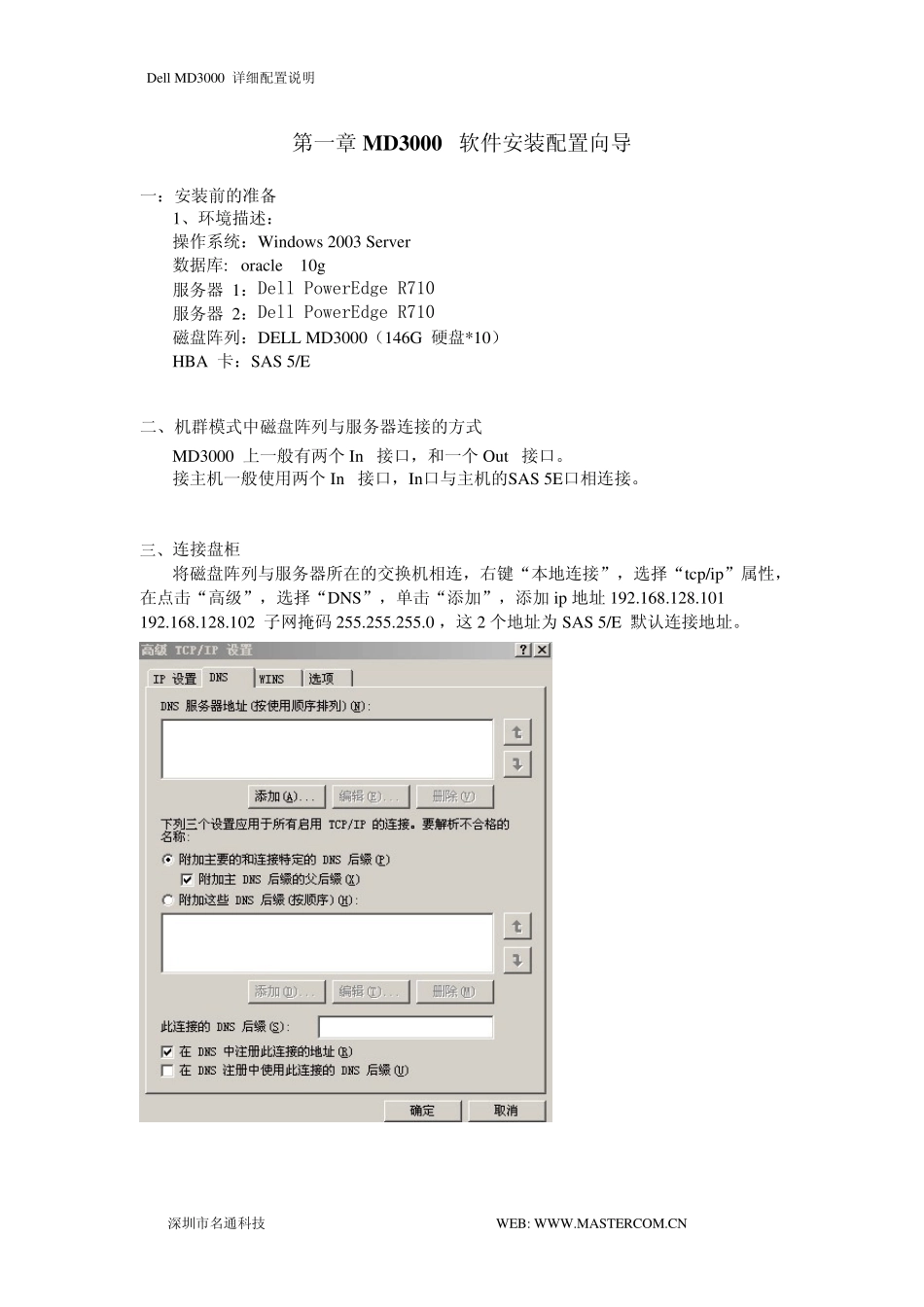

Dell MD3000 集群(clu ster) 配置之详细说明文档 Dell MD3000 详细配置说明 深圳市名通科技 WEB: WWW.MASTERCOM.CN 第一章 M D3000 软件安装配置向导 一：安装前的准备 1、环境描述： 操作系统：Window s 2003 Server 数据库: oracle 10g 服务器 1：Dell PowerEdge R710 服务器 2：Dell PowerEdge R710 磁盘阵列：DELL MD3000（146G 硬盘*10） HBA 卡：SAS 5/E 二、机群模式中磁盘阵列与服务器连接的方式 MD3000 上一般有两个 In 接口，和一个 Out 接口。 接主机一般使用两个 In 接口，In口与主机的SAS 5E口相连接。 三、连接盘柜 将磁盘阵列与服务器所在的交换机相连，右键“本地连接”，选择“tcp/ip”属性， 在点击“高级”，选择“DNS”，单击“添加”，添加 ip 地址 192.168.128.101 192.168.128.102 子网掩码 255.255.255.0 ，这 2 个地址为 SAS 5/E 默认连接地址。 Dell MD3000 详细配置说明 深圳市名通科技 WEB: WWW.MASTERCOM.CN 四、安装 SAS 5E 驱动程序 1、如果您还没有安装 SAS5/E 的驱动程序，这里先要进行 SAS 5/E 驱动程序的安装 2、使用 Dell SAS 5/E 驱动程序安装向导，安装驱动。 Dell MD3000 详细配置说明 深圳市名通科技 WEB: WWW.MASTERCOM.CN 3、DELL 软件许可协议。 4、选择适配器设备的驱动程序。 Dell MD3000 详细配置说明 深圳市名通科技 WEB: WWW.MASTERCOM.CN 5、选择安装，安装向导将自动完成 SAS 5/E 的驱动程序安装。 6、安装完成。 按照此步骤驱动另一条服务器 SAS 5/E 端口。 Dell MD3000 详细配置说明 深圳市名通科技 WEB: WWW.MASTERCOM.CN 五、M D3000 配置管理软件安装 1、安装 MD 3000 存储软件 2、语言选择，软件支持中文和英文。 Dell MD3000 详细配置说明 深圳市名通科技 WEB: WWW.MASTERCOM.CN 3、安装管理和监视存储所需要的软件、工具等。 4、DELL 软件许可协议，选择接受。下一步。 Dell MD3000 详细配置说明 深圳市名通科技 WEB: WWW.MASTERCOM.CN 5、如没有特殊要求，这里使用默认路径安装程序。 6、选择典型安装，下一步。 Dell MD3000 详细配置说明 深圳市名通科技 WEB: WWW.MASTERCOM.CN 7、 DELL 软件安装描述。 8、完成安装并按照提示重新启动系统。 Dell MD3000 详细配置说明 深圳市名通科技 WEB: WWW.MASTERCOM.CN 第二章...
