DF4D型内燃机车主要技术参数

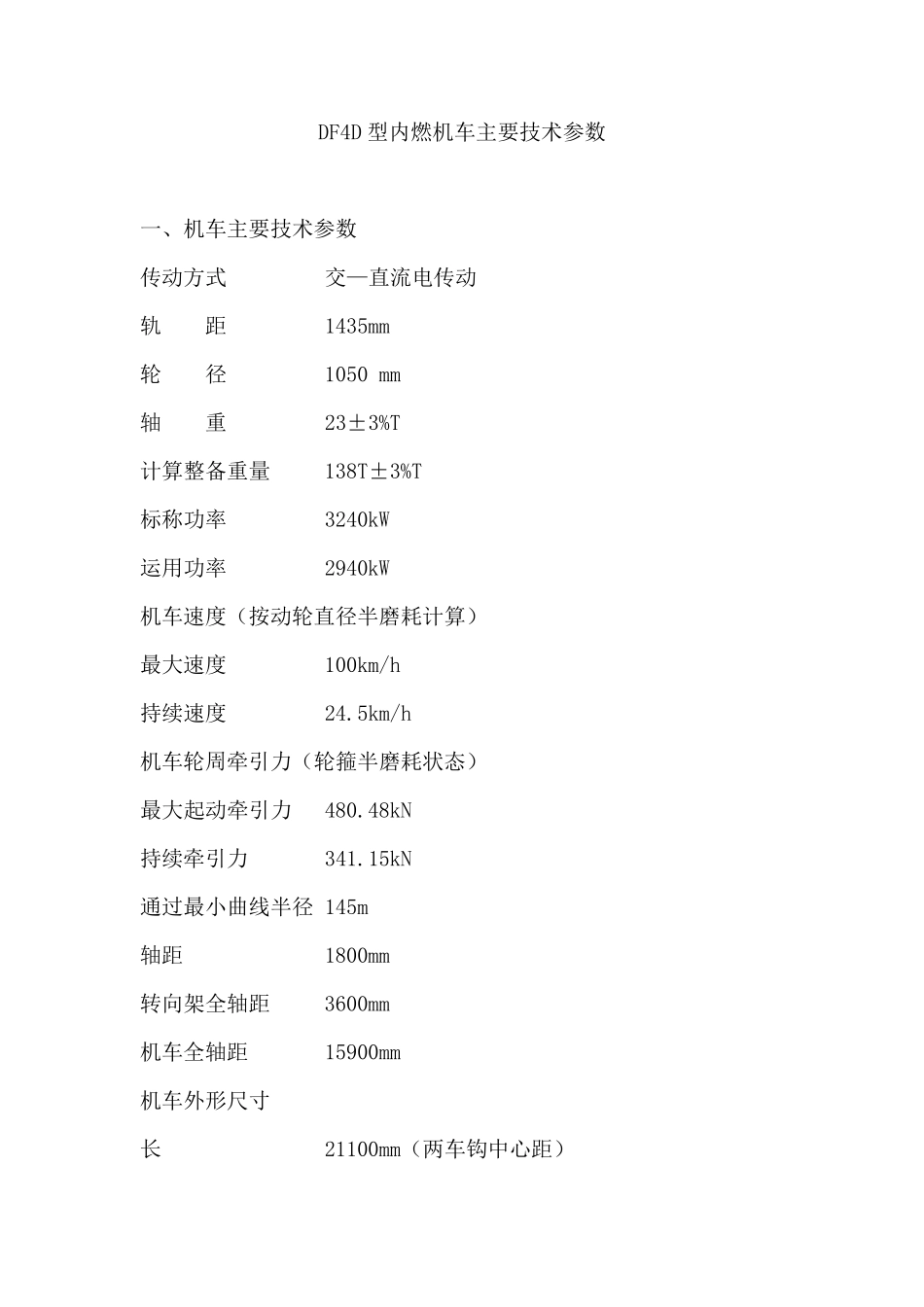

DF4D型内燃机车主要技术参数_第1页
1/7

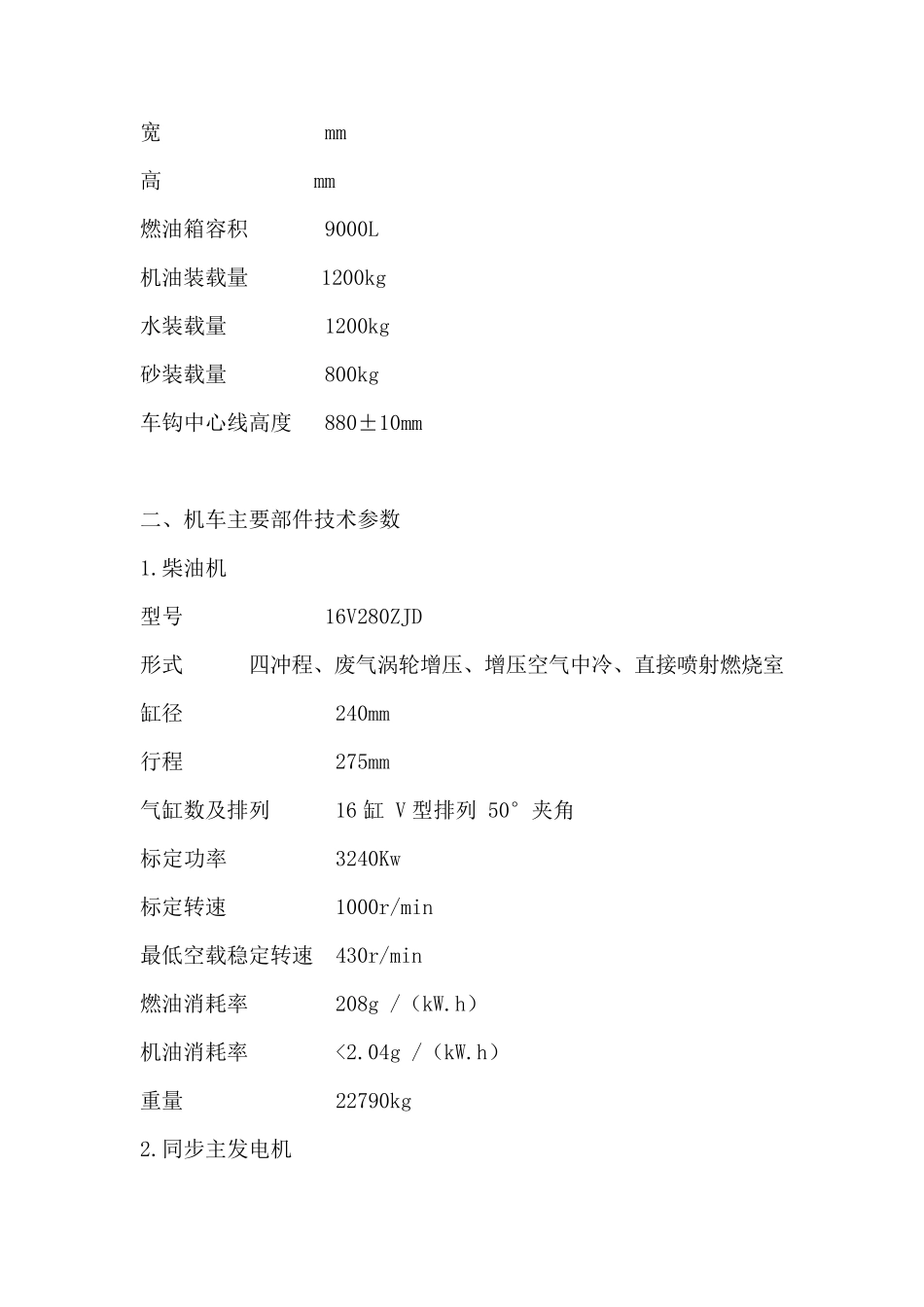

DF4D型内燃机车主要技术参数_第2页
2/7

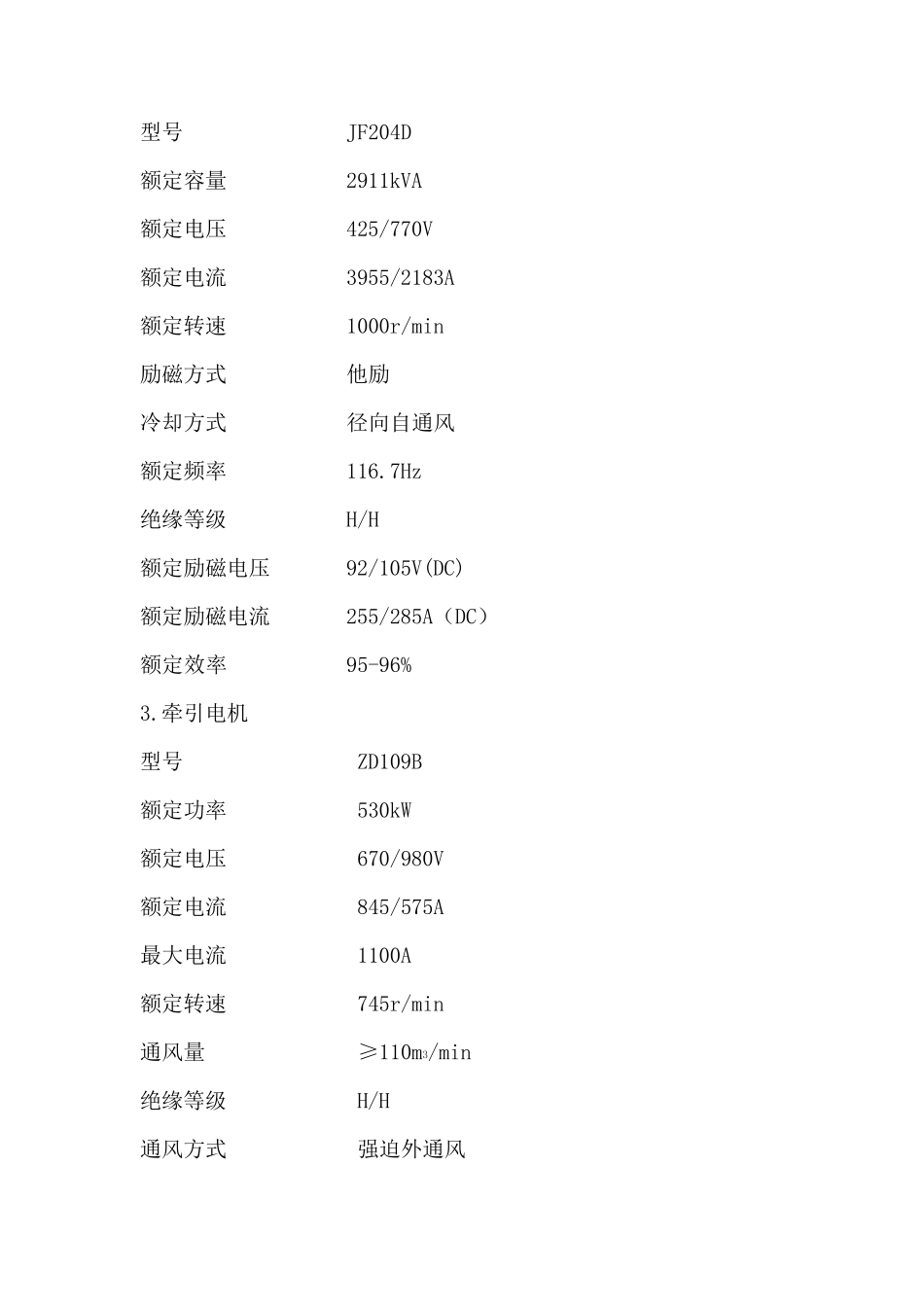

DF4D型内燃机车主要技术参数_第3页
3/7
DF4D 型内燃机车主要技术参数 一、机车主要技术参数 传动方式 交—直流电传动 轨 距 1435mm 轮 径 1050 mm 轴 重 23±3%T 计算整备重量 138T±3%T 标称功率 3240kW 运用功率 2940kW 机车速度(按动轮直径半磨耗计算) 最大速度 100km/h 持续速度 24.5km/h 机车轮周牵引力(轮箍半磨耗状态) 最大起动牵引力 480.48kN 持续牵引力 341.15kN 通过最小曲线半径 145m 轴距 1800mm 转向架全轴距 3600mm 机车全轴距 15900mm 机车外形尺寸 长 21100mm(两车钩中心距) 宽 mm 高 mm 燃油箱容积 9000L 机油装载量 1200kg 水装载量 1200kg 砂装载量 800kg 车钩中心线高度 880±10mm 二、机车主要部件技术参数 1.柴油机 型号 16V280ZJD 形式 四冲程、废气涡轮增压、增压空气中冷、直接喷射燃烧室 缸径 240mm 行程 275mm 气缸数及排列 16 缸 V 型排列 50°夹角 标定功率 3240Kw 标定转速 1000r/min 最低空载稳定转速 430r/min 燃油消耗率 208g /(kW.h) 机油消耗率 <2.04g /(kW.h) 重量 22790kg 2.同步主发电机 型号 JF204D 额定容量 2911kVA 额定电压 425/770V 额定电流 3955/2183A 额定转速 1000r/min 励磁方式 他励 冷却方式 径向自通风 额定频率 116.7Hz 绝缘等级 H/H 额定励磁电压 92/105V(DC) 额定励磁电流 255/285A(DC) 额定效率 95-96% 3.牵引电机 型号 ZD109B 额定功率 530kW 额定电压 670/980V 额定电流 845/575A 最大电流 1100A 额定转速 745r/min 通风量 ≥110m3/min 绝缘等级 H/H 通风方式 强迫外通风 工作制 连续 励磁方式 串励 3.主硅整流柜 型号 GTF-5100/12500 硅整流元件型号 ZP2000-28 12 个 额定交流输入电压 1000V 额定交流输入电流 3980A 最大直流输出电压 1250V 额定直流输出电流 5100A 额定功率 530kW 5.制动电阻装置 自负荷功率 2733kW 最高电压 960V 工作温度 ≤600℃ 电阻带允许持续电流 ≤650A DF4D 型内燃机车运用中主要技术参数 一、柴油机 柴油机转速 430~1000 r/min 极限转速 1120~1150 r/min 增压压力(稳压箱压力)≥0.18MPa 压缩压力 1.954 MPa(标定功率和标定转速时的平均有效压力) 爆发压力 ≤14 MPa 排气温度 标定功率时 支管 ≤520℃ 各缸差≤80℃ 总管 ≤620℃ 最大功率时 支管 ≤510℃ 各缸差≤80℃ 总管...
