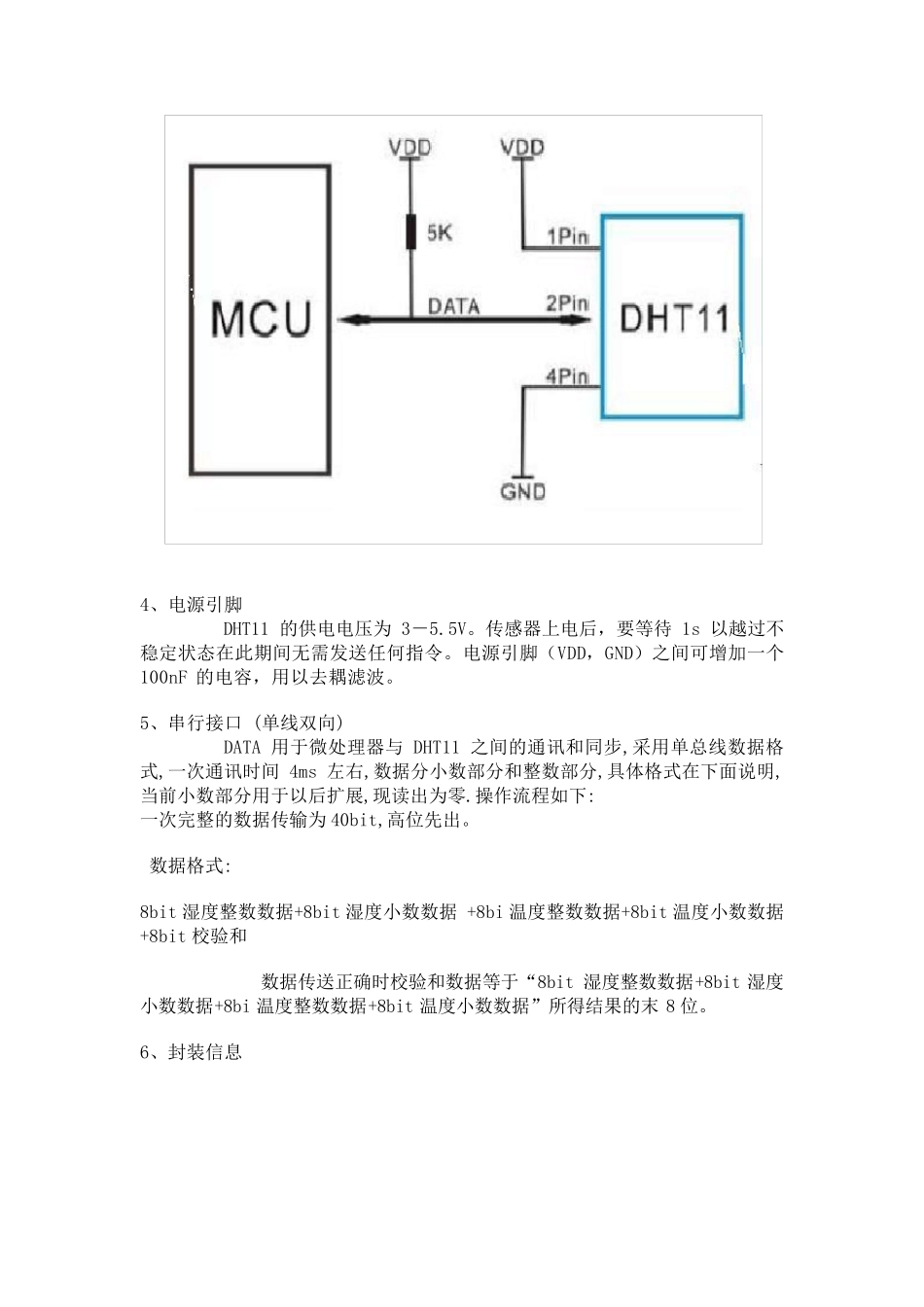

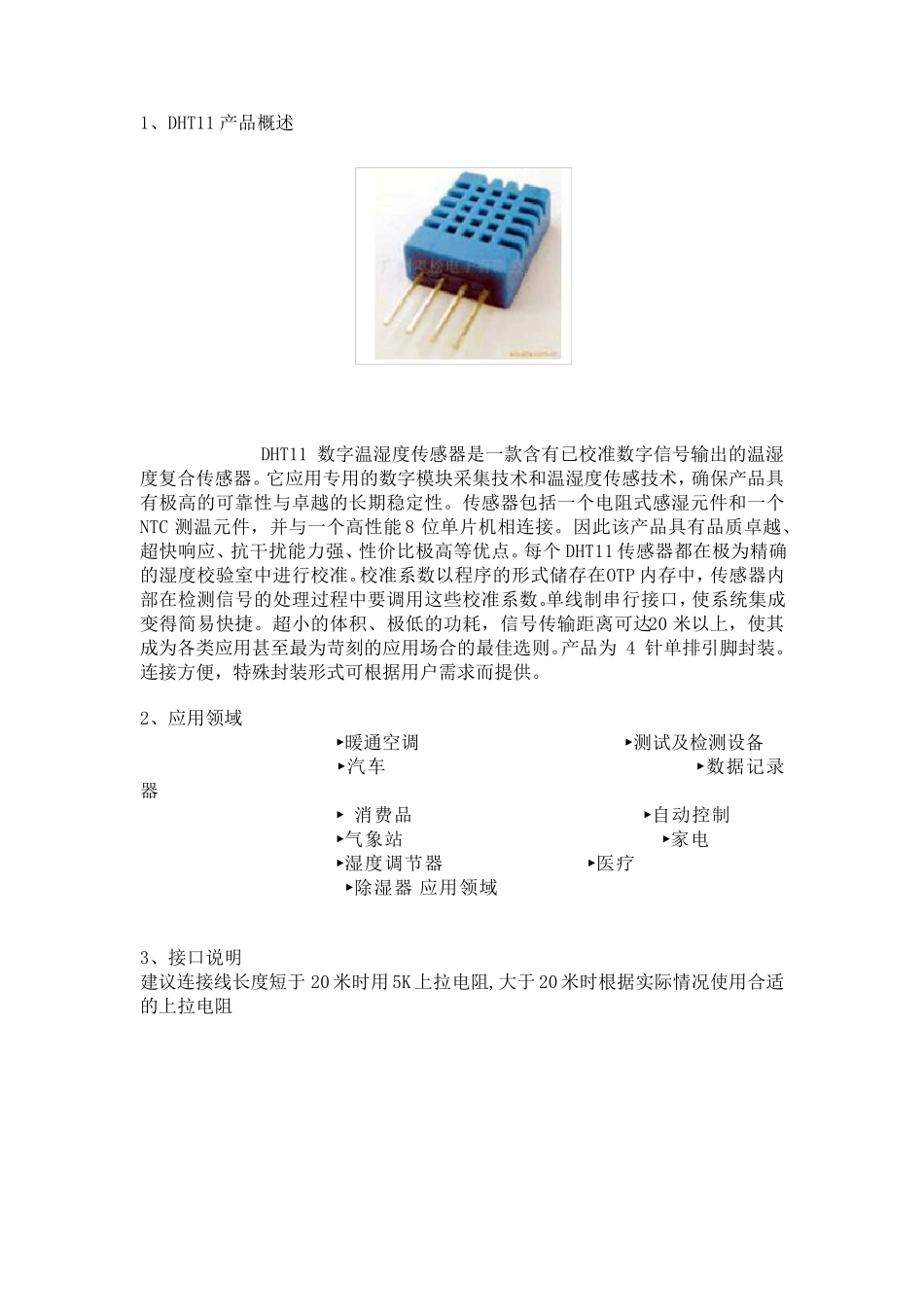

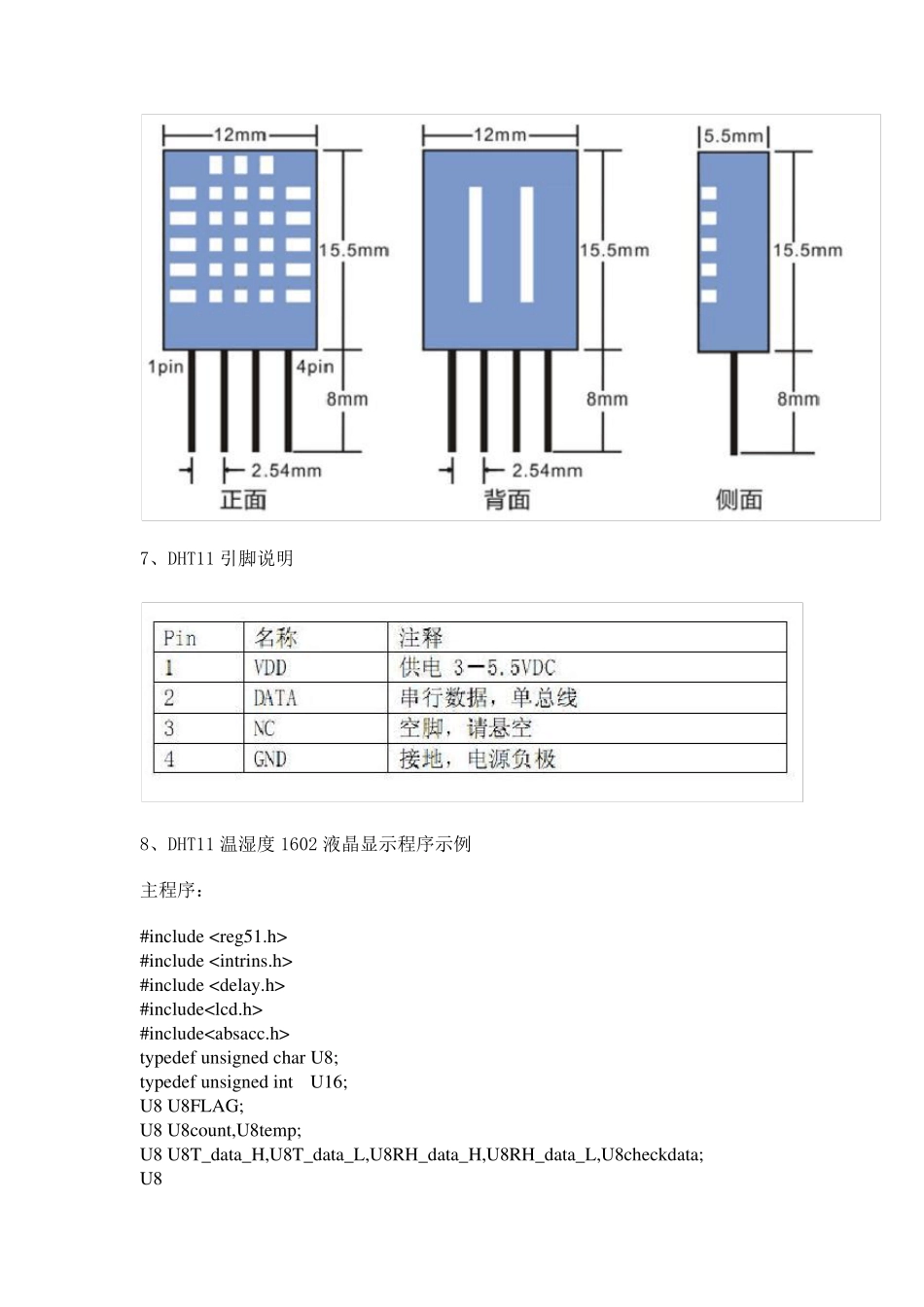

1、DHT11 产品概述 DHT11 数字温湿度传感器是一款含有已校准数字信号输出的温湿度复合传感器。它应用专用的数字模块采集技术和温湿度传感技术，确保产品具有极高的可靠性与卓越的长期稳定性。传感器包括一个电阻式感湿元件和一个NTC 测温元件，并与一个高性能 8 位单片机相连接。因此该产品具有品质卓越、超快响应、抗干扰能力强、性价比极高等优点。每个 DHT11 传感器都在极为精确的湿度校验室中进行校准。校准系数以程序的形式储存在OTP 内存中，传感器内部在检测信号的处理过程中要调用这些校准系数。单线制串行接口，使系统集成变得简易快捷。超小的体积、极低的功耗，信号传输距离可达20 米以上，使其成为各类应用甚至最为苛刻的应用场合的最佳选则。产品为 4 针单排引脚封装。连接方便 ，特 殊 封装形式可根 据 用户 需 求 而 提 供 。 2、应用领 域 ► 暖 通 空 调 ► 测试 及 检测设 备 ► 汽 车 ► 数据 记 录器 ► 消 费 品 ► 自 动 控 制 ► 气 象 站 ► 家 电 ► 湿度调节 器 ► 医 疗 ► 除 湿器 应用领 域 3、接口说 明 建 议 连接线长度短 于 20 米时 用 5K 上拉 电阻,大 于 20 米时 根 据 实 际 情 况 使用合适的上拉 电阻 4、电源引脚 DHT11 的供电电压为 3－5.5V。传感器上电后，要等待 1s 以越过不稳定状态在此期间无需发送任何指令。电源引脚（VDD，GND）之间可增加一个100nF 的电容，用以去耦滤波。 5、串行接口 (单线双向) DATA 用于微处理器与 DHT11 之间的通讯和同步,采用单总线数据格式,一次通讯时间4ms 左右,数据分小数部分和整数部分,具体格式在下面说明,当前小数部分用于以后扩展,现读出为零.操作流程如下: 一次完整的数据传输为40bit,高位先出。 数据格式: 8bit 湿度整数数据+8bit 湿度小数数据 +8bi 温度整数数据+8bit 温度小数数据 +8bit 校验和 数据传送正确时校验和数据等于“8bit 湿度整数数据+8bit 湿度小数数据+8bi 温度整数数据+8bit 温度小数数据”所得结果的末 8 位。 6、封装信息 7、DHT11 引脚说明 8、DHT11 温湿度 1602 液晶显示程序示例 主程序： #inclu de
#inclu de #inclu de #inclu de #inclu de ty pedef u nsigned char U8; ty pedef u nsigned int U16; U8 U8FLAG; U8...
