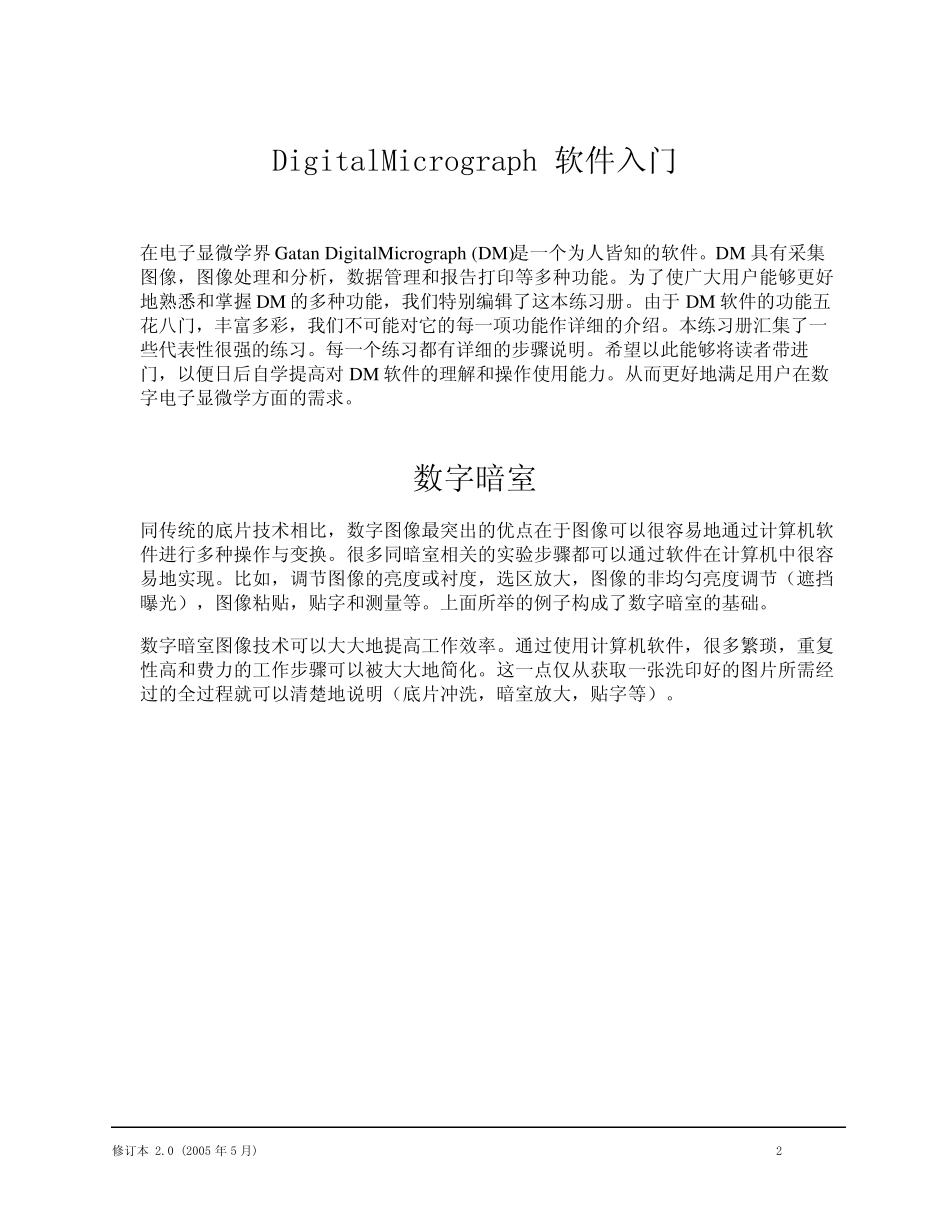

美国Gatan 公司/科扬国际贸易（上海）有限公司 第二期数字电子显微学训练班 DigitalMicreograph 软件练习 （2005 年 5 月中国杭州） 修订本 2.0 (2005 年5 月) 2 DigitalMicrograph 软件入门 在电子显微学界Gatan DigitalMicrograph (DM)是一个为人皆知的软件。DM 具有采集图像，图像处理和分析，数据管理和报告打印等多种功能。为了使广大用户能够更好地熟悉和掌握 DM 的多种功能，我们特别编辑了这本练习册。由于 DM 软件的功能五花八门，丰富多彩，我们不可能对它的每一项功能作详细的介绍。本练习册汇集了一些代表性很强的练习。每一个练习都有详细的步骤说明。希望以此能够将读者带进门，以便日后自学提高对 DM 软件的理解和操作使用能力。从而更好地满足用户在数字电子显微学方面的需求。 数字暗室 同传统的底片技术相比，数字图像最突出的优点在于图像可以很容易地通过计算机软件进行多种操作与变换。很多同暗室相关的实验 步骤都可以通过软件在计算机中 很容易地实现 。比如 ，调 节 图像的亮 度 或 衬 度 ，选 区 放 大，图像的非 均 匀 亮 度 调 节 （ 遮 挡曝 光 ） ，图像粘 贴 ，贴 字和测 量 等。上 面所 举 的例 子构 成 了数字暗室的基 础 。 数字暗室图像技术可以大大地提高工 作效 率 。通过使用计算机软件，很多繁 琐 ，重 复性高和费 力的工 作步骤可以被 大大地简 化 。这一点仅 从获 取 一张 洗 印好的图片所 需经过的全 过程 就 可以清 楚 地说明（ 底片冲 洗 ，暗室放 大，贴 字等） 。 修订本 2.0 (2005 年5 月) 3 DigitalMicrograph 工作环境全貌 (DM Menu )菜单：多种操作指令按照其功能分类。 (DM Tool) 工具; 这些可移动窗口包括标准工具以及多种与被显示图像有关的信息。 (Image) 图像： 图像在 DM 软件里被显示的位置。 (Resu lts) 结果： 这个文字窗口包含 DM 软件在运行中的一些输出信息。比如图像分析和测量的结果。窗口里面的文字可以被拷贝或以文件格式存储。 修订本 2.0 (2005 年5 月) 4 练习一 1． 图像的亮度与衬度 图像亮度与衬度的调节是保证图像质量的重要一环。DM 可以很容易地对图像的亮度和衬度进行调节。为了更好地说明 DM 调节亮度和衬度的原理，我们首先讲解一下计算机屏幕显示的原理。一般来讲，屏幕显示器的灰度为 8 位（黑白）24 位（彩色）。Ga...
