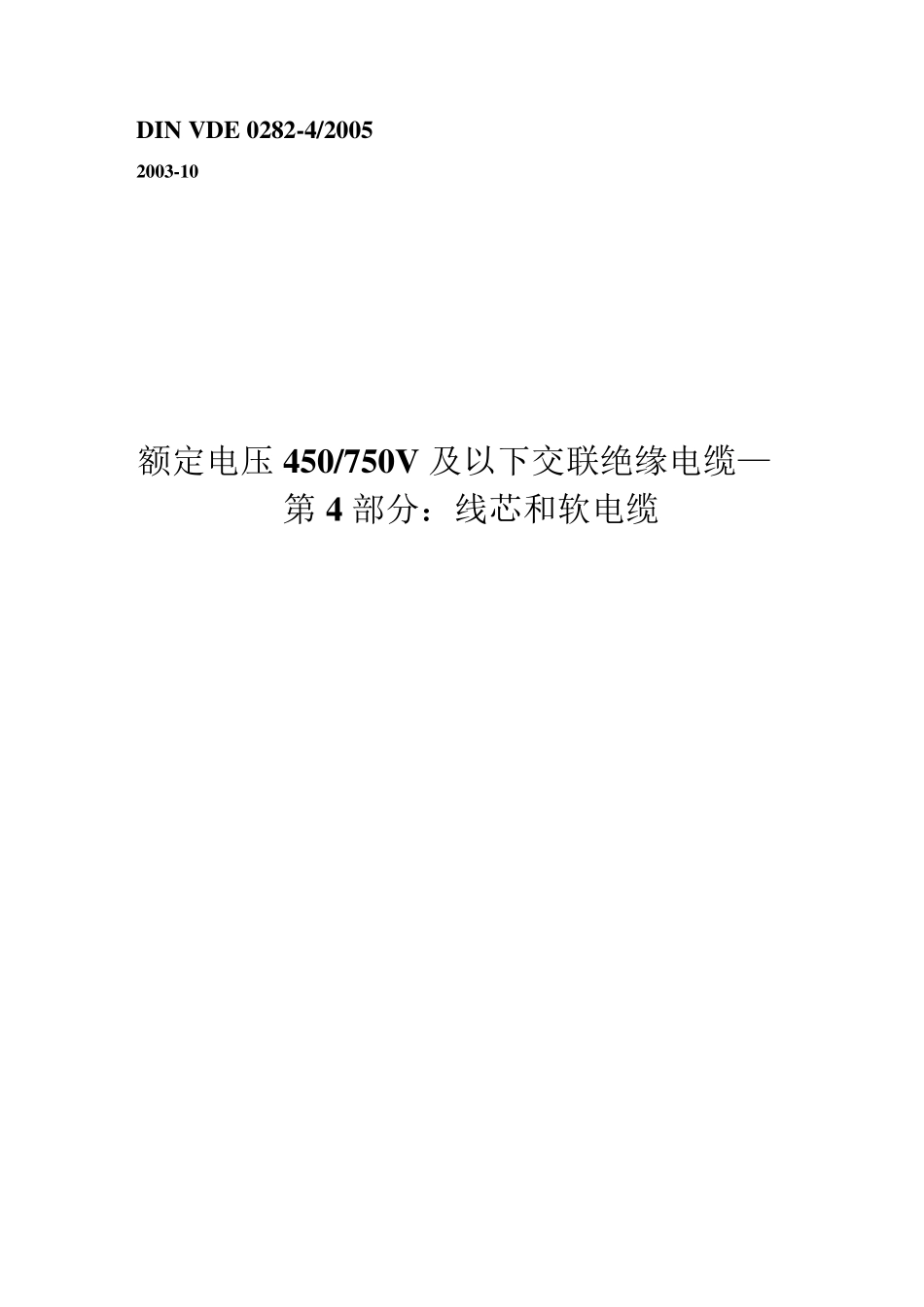

DINVDE028242005额定电压450∕750V及以下交联绝缘

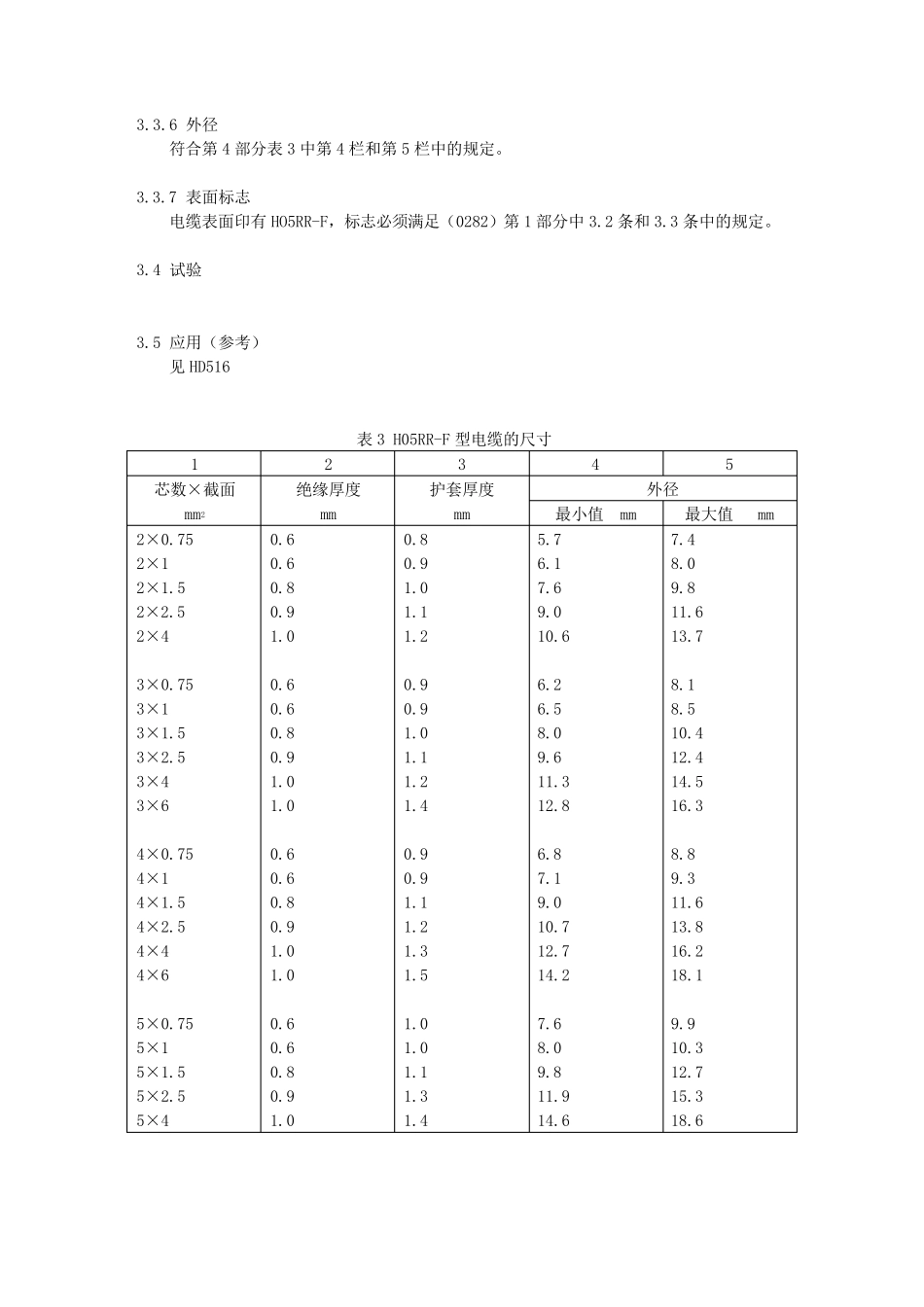

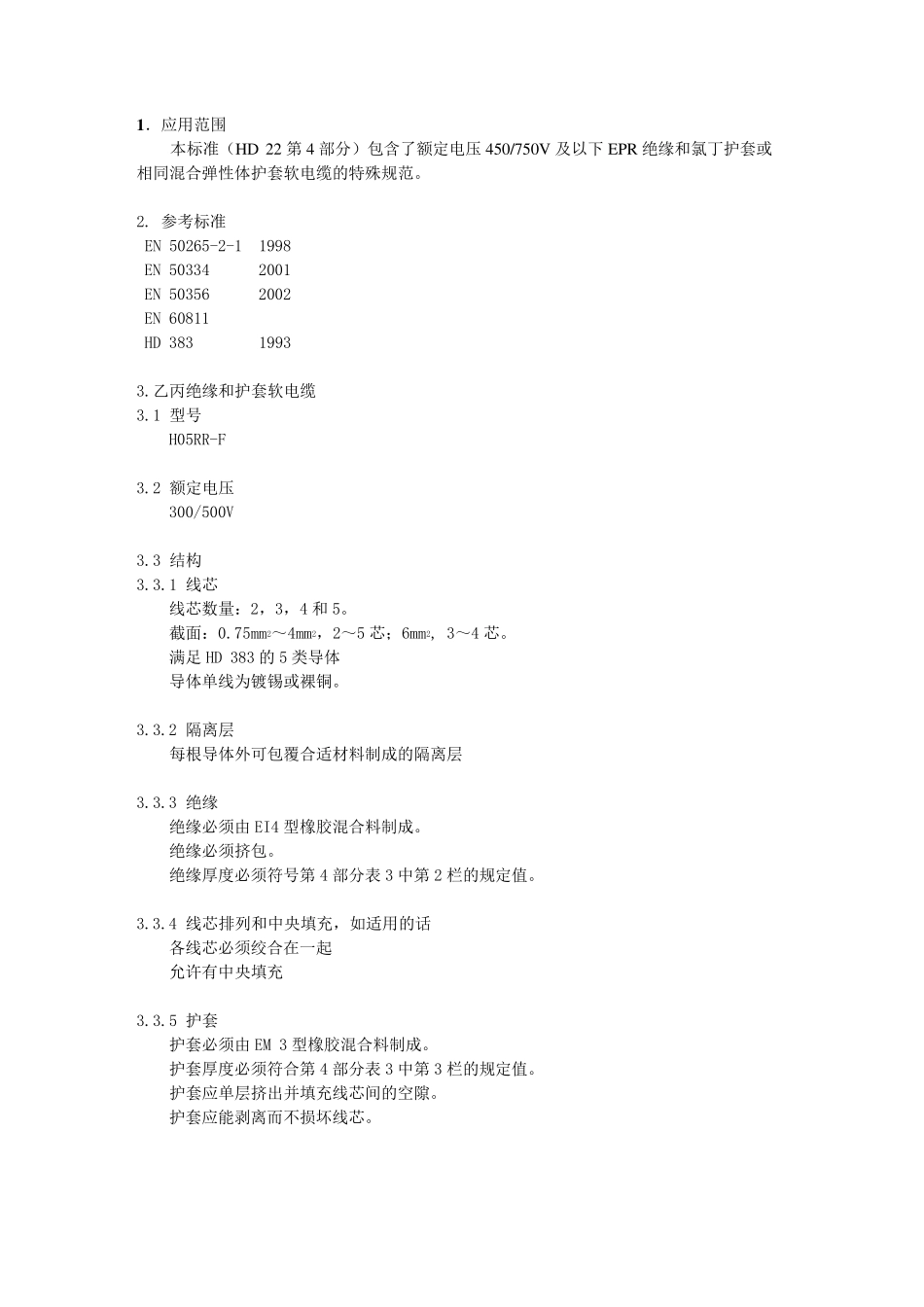

DIN V DE 0282-4/2005 2003-10 额定电压450/750V 及以下交联绝缘电缆— 第 4 部分：线芯和软电缆 1 ．应用范围 本标准（HD 22 第4 部分）包含了额定电压450/750V 及以下EPR 绝缘和氯丁护套或相同混合弹性体护套软电缆的特殊规范。 2. 参考标准 EN 50265-2-1 1998 EN 50334 2001 EN 50356 2002 EN 60811 HD 383 1993 3.乙丙绝缘和护套软电缆 3.1 型号 H05RR-F 3.2 额定电压 300/500V 3.3 结构 3.3.1 线芯 线芯数量：2，3，4 和5。 截面：0.75mm2～4mm2，2～5 芯；6mm2, 3～4 芯。 满足 HD 383 的5 类导体 导体单线为镀锡或裸铜。 3.3.2 隔离层 每根导体外可包覆合适材料制成的隔离层 3.3.3 绝缘 绝缘必须由 EI4 型橡胶混合料制成。 绝缘必须挤包。 绝缘厚度必须符号第4 部分表 3 中第2 栏的规定值。 3.3.4 线芯排列和中央填充，如适用的话 各线芯必须绞合在一起 允许有中央填充 3.3.5 护套 护套必须由 EM 3 型橡胶混合料制成。 护套厚度必须符合第4 部分表 3 中第3 栏的规定值。 护套应单层挤出并填充线芯间的空隙。 护套应能剥离而不损坏线芯。 3.3.6 外径 符合第4 部分表3 中第4 栏和第5 栏中的规定。 3.3.7 表面标志 电缆表面印有HO5RR-F，标志必须满足（0282）第1 部分中3.2 条和3.3 条中的规定。 3.4 试验 3.5 应用（参考） 见HD516 表3 H05RR-F 型电缆的尺寸 1 2 3 4 5 芯数×截面 mm2 绝缘厚度 mm 护套厚度 mm 外径 最小值 mm 最大值 mm 2×0.75 2×1 2×1.5 2×2.5 2×4 3×0.75 3×1 3×1.5 3×2.5 3×4 3×6 4×0.75 4×1 4×1.5 4×2.5 4×4 4×6 5×0.75 5×1 5×1.5 5×2.5 5×4 0.6 0.6 0.8 0.9 1.0 0.6 0.6 0.8 0.9 1.0 1.0 0.6 0.6 0.8 0.9 1.0 1.0 0.6 0.6 0.8 0.9 1.0 0.8 0.9 1.0 1.1 1.2 0.9 0.9 1.0 1.1 1.2 1.4 0.9 0.9 1.1 1.2 1.3 1.5 1.0 1.0 1.1 1.3 1.4 5.7 6.1 7.6 9.0 10.6 6.2 6.5 8.0 9.6 11.3 12.8 6.8 7.1 9.0 10.7 12.7 14.2 7.6 8.0 9.8 11.9 14.6 7.4 8.0 9.8 11.6 13.7 8.1 8.5 10.4 12.4 14.5 16.3 8.8 9.3 11.6 13.8 16.2 18.1 9.9 10.3 12.7 15.3 18.6 表4 H05RR-F 型电缆的试验 1 2 3 4 5 序号 试验 试验 类型 HD/EN 条款 1 1.1 1.2 1...
