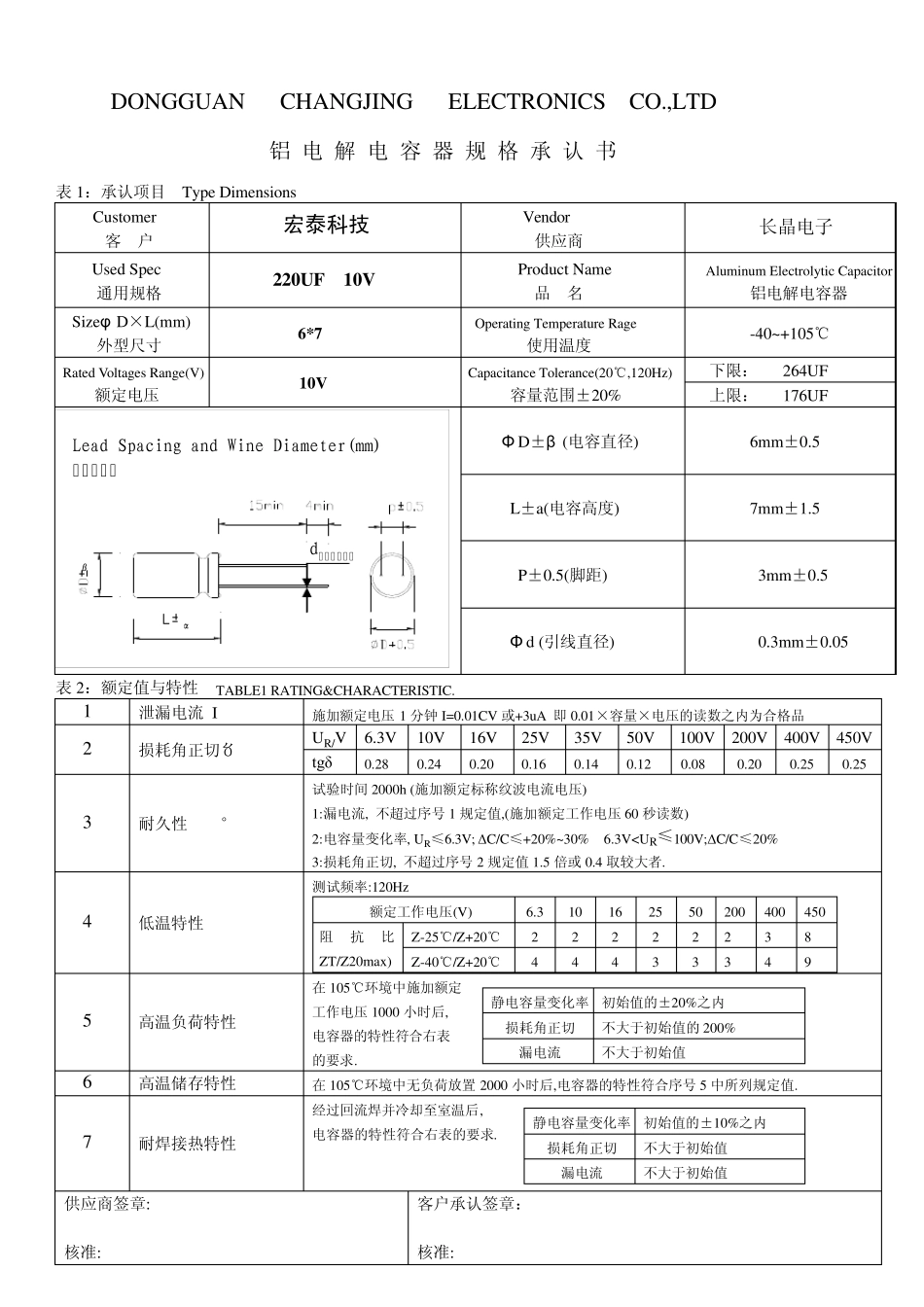

DONGGUAN CHANGJING ELECTRONICS CO.,LTD 铝 电 解 电 容 器 规 格 承 认 书 表1：承认项目 Type Dimensions Customer 客 户 宏泰科技 Vendor 供应商 长晶电子 Used Spec 通用规格 220UF 10V Product Name 品 名 Aluminum Electrolytic Capacitor 铝电解电容器 Sizeφ D×L(mm) 外型尺寸 6*7 Operating Temperature Rage 使用温度 -40~+105℃ Rated Voltages Range(V) 额定电压 10V Capacitance Tolerance(20℃,120Hz) 容量范围±20% 下限： 264UF 上限： 176UF βαLead Spacing and Wine Diameter(mm)型状及尺寸d±0.005 Φ D±β (电容直径) 6mm±0.5 L±a(电容高度) 7mm±1.5 P±0.5(脚距) 3mm±0.5 Φ d (引线直径) 0.3mm±0.05 表2：额定值与特性 TABLE1 RATING&CHARACTERISTIC. 1 泄漏电流 I 施加额定电压1 分钟 I=0.01CV 或+3uA 即 0.01×容量×电压的读数之内为合格品 2 损耗角正切〥(120Hz) UR/V 6.3V 10V 16V 25V 35V 50V 100V 200V 400V 450V tgδ 0.28 0.24 0.20 0.16 0.14 0.12 0.08 0.20 0.25 0.25 3 耐久性(105°C) 试验时间 2000h (施加额定标称纹波电流电压) 1:漏电流, 不超过序号 1 规定值,(施加额定工作电压60 秒读数) 2:电容量变化率, UR≤6.3V; Δ C/C≤+20%~30% 6.3V
