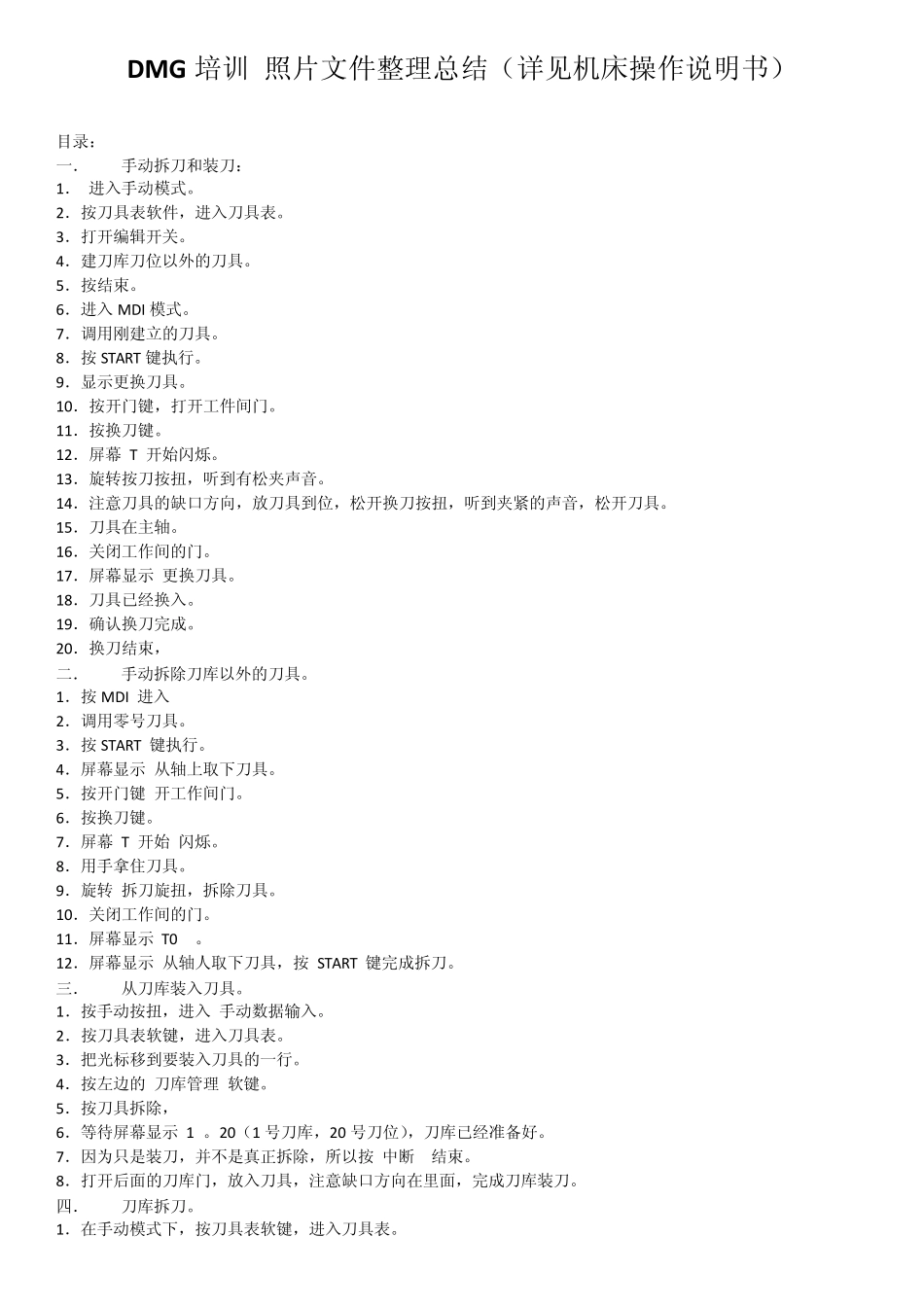

DM G 培训 照片文件整理总结（详见机床操作说明书） 目录： 一． 手动拆刀和装刀： 1． 进入手动模式。 2．按刀具表软件，进入刀具表。 3．打开编辑开关。 4．建刀库刀位以外的刀具。 5．按结束。 6．进入MDI 模式。 7．调用刚建立的刀具。 8．按 START 键执行。 9．显示更换刀具。 10．按开门键，打开工件间门。 11．按换刀键。 12．屏幕 T 开始闪烁。 13．旋转按刀按扭，听到有松夹声音。 14．注意刀具的缺口方向，放刀具到位，松开换刀按扭，听到夹紧的声音，松开刀具。 15．刀具在主轴。 16．关闭工作间的门。 17．屏幕显示 更换刀具。 18．刀具已经换入。 19．确认换刀完成。 20．换刀结束， 二． 手动拆除刀库以外的刀具。 1．按 MDI 进入 2．调用零号刀具。 3．按 START 键执行。 4．屏幕显示 从轴上取下刀具。 5．按开门键 开工作间门。 6．按换刀键。 7．屏幕 T 开始 闪烁。 8．用手拿住刀具。 9．旋转 拆刀旋扭，拆除刀具。 10．关闭工作间的门。 11．屏幕显示 T0 。 12．屏幕显示 从轴人取下刀具，按 START 键完成拆刀。 三． 从刀库装入刀具。 1．按手动按扭，进入 手动数据输入。 2．按刀具表软键，进入刀具表。 3．把光标移到要装入刀具的一行。 4．按左边的 刀库管理 软键。 5．按刀具拆除， 6．等待屏幕显示 1 。20（1 号刀库，20 号刀位），刀库已经准备好。 7．因为只是装刀，并不是真正拆除，所以按 中断 结束。 8．打开后面的刀库门，放入刀具，注意缺口方向在里面，完成刀库装刀。 四． 刀库拆刀。 1．在手动模式下，按刀具表软键，进入刀具表。 2．把光标移到要拆除的刀具的一行。 3．按刀具管理软键。 4．按刀具拆除。 5．屏幕显示（1。32）一号刀库 32 号刀位。 6．按中断软键，不清除刀具参数。 7．打开刀库门，拆除刀具。 8．手动清除刀具数据，按结束，完成刀库拆除刀具。 五． 标准刀的校正 Z 零点。 1．把标准刀放入 32 号刀位。按 MDI 进入。 2．调用 32 号刀具。 3．按 START 执行。 4．调入标准刀具。 5．在刀具表中输入，标准刀的长度和半径。 6．移动标准刀在工作台上方 50MM 处。用 50MM 的标准块测量，精度到 0。001MM。 7．进入设定原点界面。 8．按 设定原点 软键。 9．输入 Z+50 10．按 ENT 键确认。 11．按预设表 软键，进入。 11．进入预设表 12．把工作台设为 Z ...
