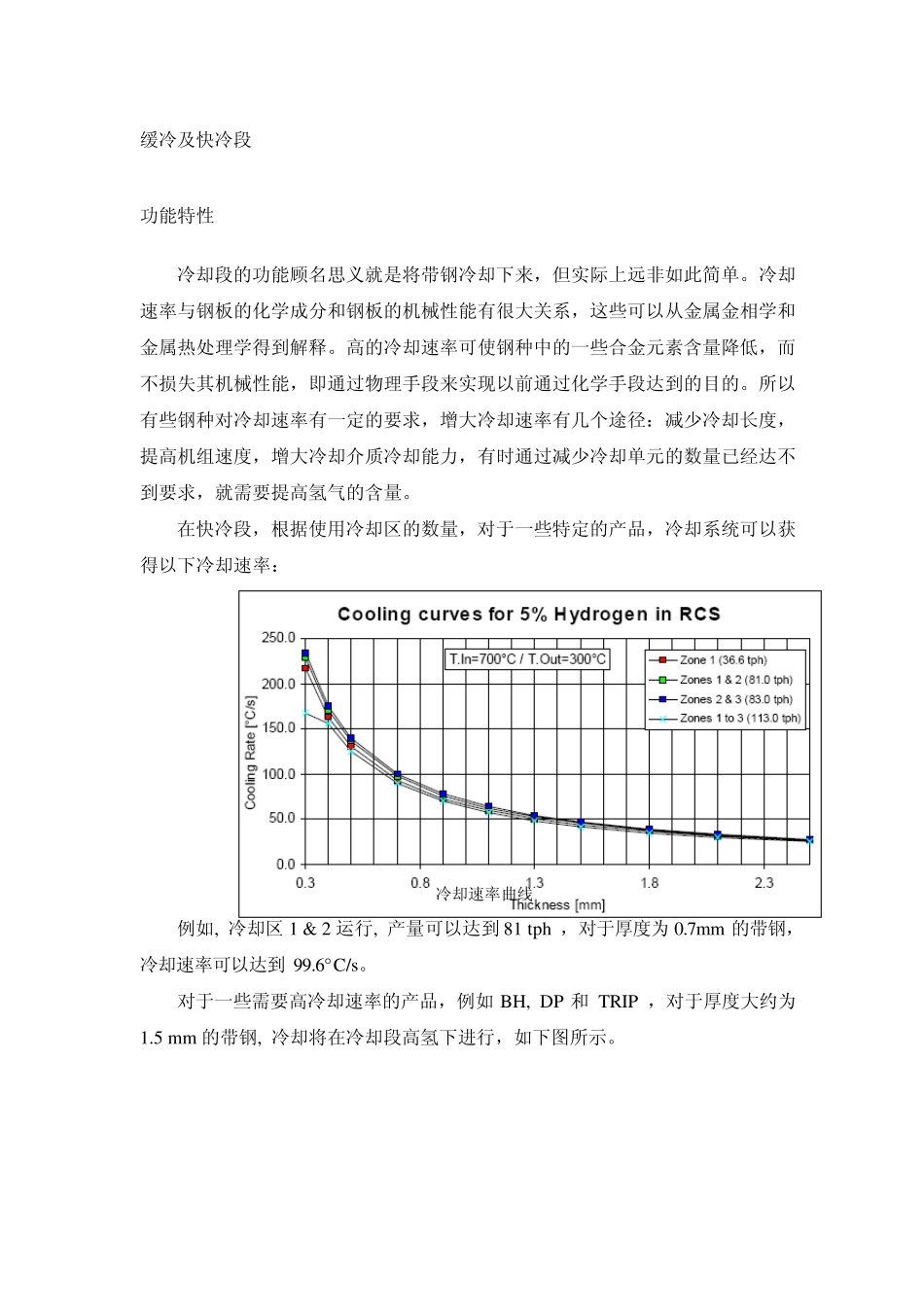

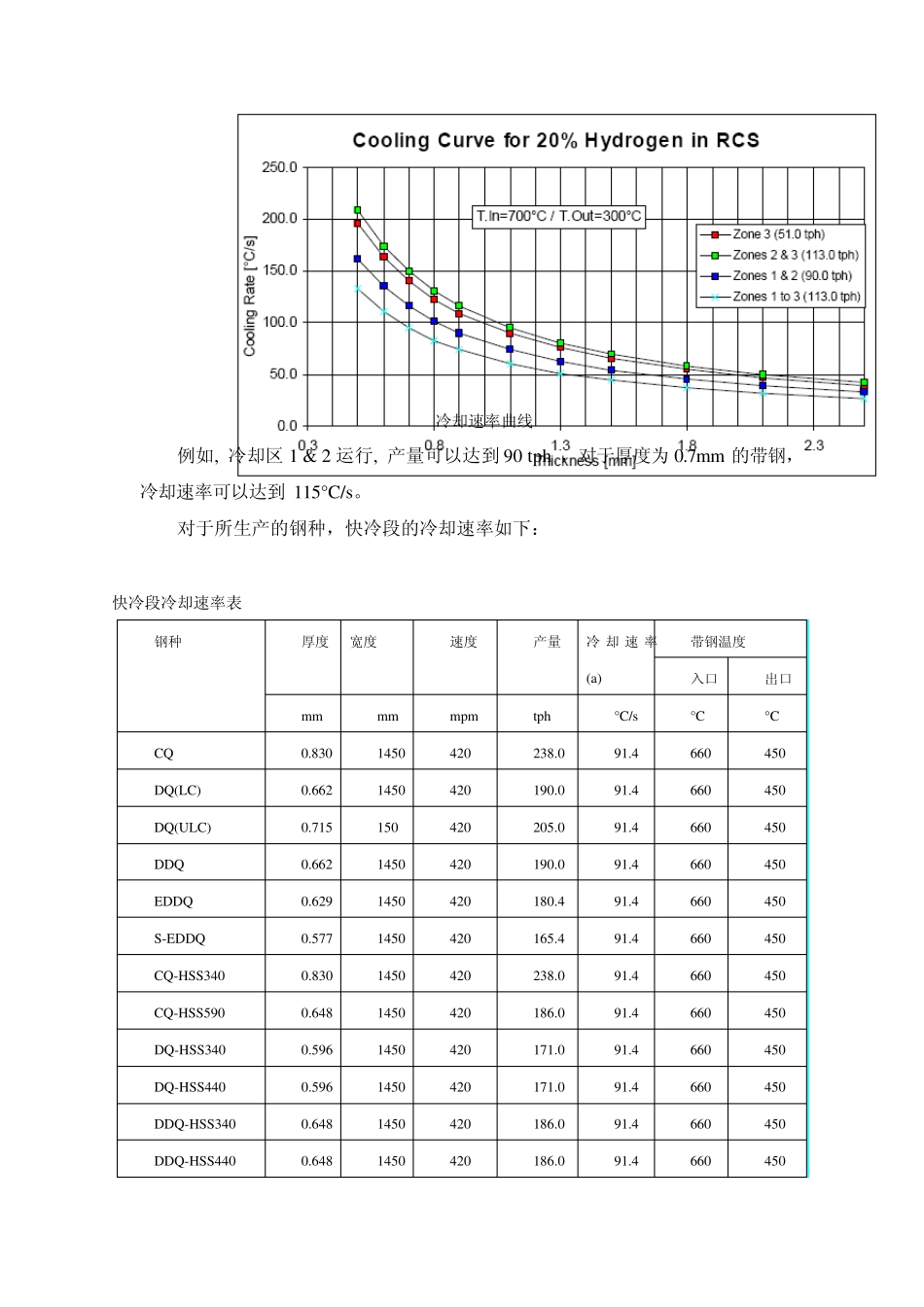

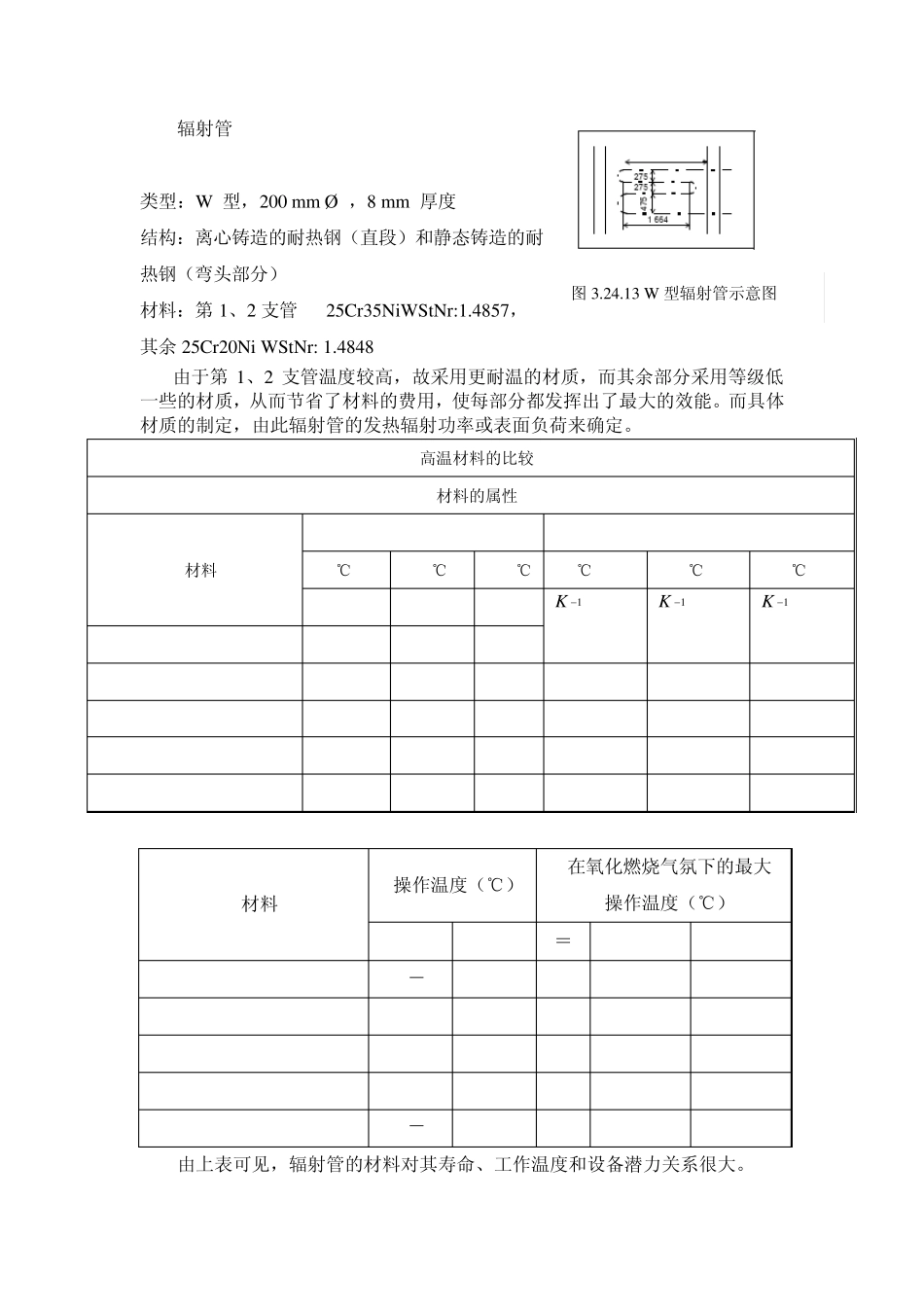

辐射管 类型:W 型,200 mm Ø ,8 mm 厚度 结构:离心铸造的耐热钢(直段)和静态铸造的耐热钢(弯头部分) 材料:第1、2 支管 25Cr35NiWStNr:1.4857, 其余25Cr20Ni WStNr: 1.4848 由于第1、2 支管温度较高,故采用更耐温的材质,而其余部分采用等级低一些的材质,从而节省了材料的费用,使每部分都发挥出了最大的效能。而具体材质的制定,由此辐射管的发热辐射功率或表面负荷来确定。 高温材料的比较 材料的属性 材料 Creep strength Thermal expansion 900℃ 1000℃ 1100℃ 800℃ 1000℃ 1200℃ Mpa Mpa Mpa GX25 CrNiSi18-9 1.4825 9.5 - - 18.5 19.5 - GX40 CrNiSi25-12 1.4837 12.5 5.5 - 18.5 19 19.5 GX40 CrNiSi25-20 1.4848 17 7 - 18 19 19.5 GX40 NiCrSi35-25 1.4848 20 8 2 17 18 19 GX G-NiCr28w 2.4879 22 10 4 16 17 19.5 材料 操作温度(℃) 在氧化燃烧气氛下的最大 操作温度(℃) lower upper s=0 s<29/Nm3 s>29/Nm3 GX25 CrNiSi18-9 1.4825 - 900 800 750 720 GX40 CrNiSi25-12 1.4837 900 1050 1150 1100 1050 GX40 CrNiSi25-20 1.4848 900 1100 1150 1100 - GX40 NiCrSi35-25 1.4848 - 1100 - - - GX G-NiCr28w 2.4879 - 1150 1200 1200 1150 由上表可见,辐射管的材料对其寿命、工作温度和设备潜力关系很大。 图 3.24.13 W 型辐射管示意图 1K1K1K缓冷及快冷段 功能特性 冷却段的功能顾名思义就是将带钢冷却下来,但实际上远非如此简单。冷却速率与钢板的化学成分和钢板的机械性能有很大关系,这些可以从金属金相学和金属热处理学得到解释。高的冷却速率可使钢种中的一些合金元素含量降低,而不损失其机械性能,即通过物理手段来实现以前通过化学手段达到的目的。所以有些钢种对冷却速率有一定的要求,增大冷却速率有几个途径:减少冷却长度,提高机组速度,增大冷却介质冷却能力,有时通过减少冷却单元的数量已经达不到要求,就需要提高氢气的含量。 在快冷段,根据使用冷却区的数量,对于一些特定的产品,冷却系统可以获得以下冷却速率: 冷却速率曲线 例如, 冷却区 1 & 2 运行, 产量可以达到 81 tph ,对于厚度为 0.7mm 的带钢,冷却速率可以达到 99.6° C/s。 对于一些需要高冷却速率的产品,例如BH, DP 和 TRIP ,对于厚度大约为1.5 mm 的...
