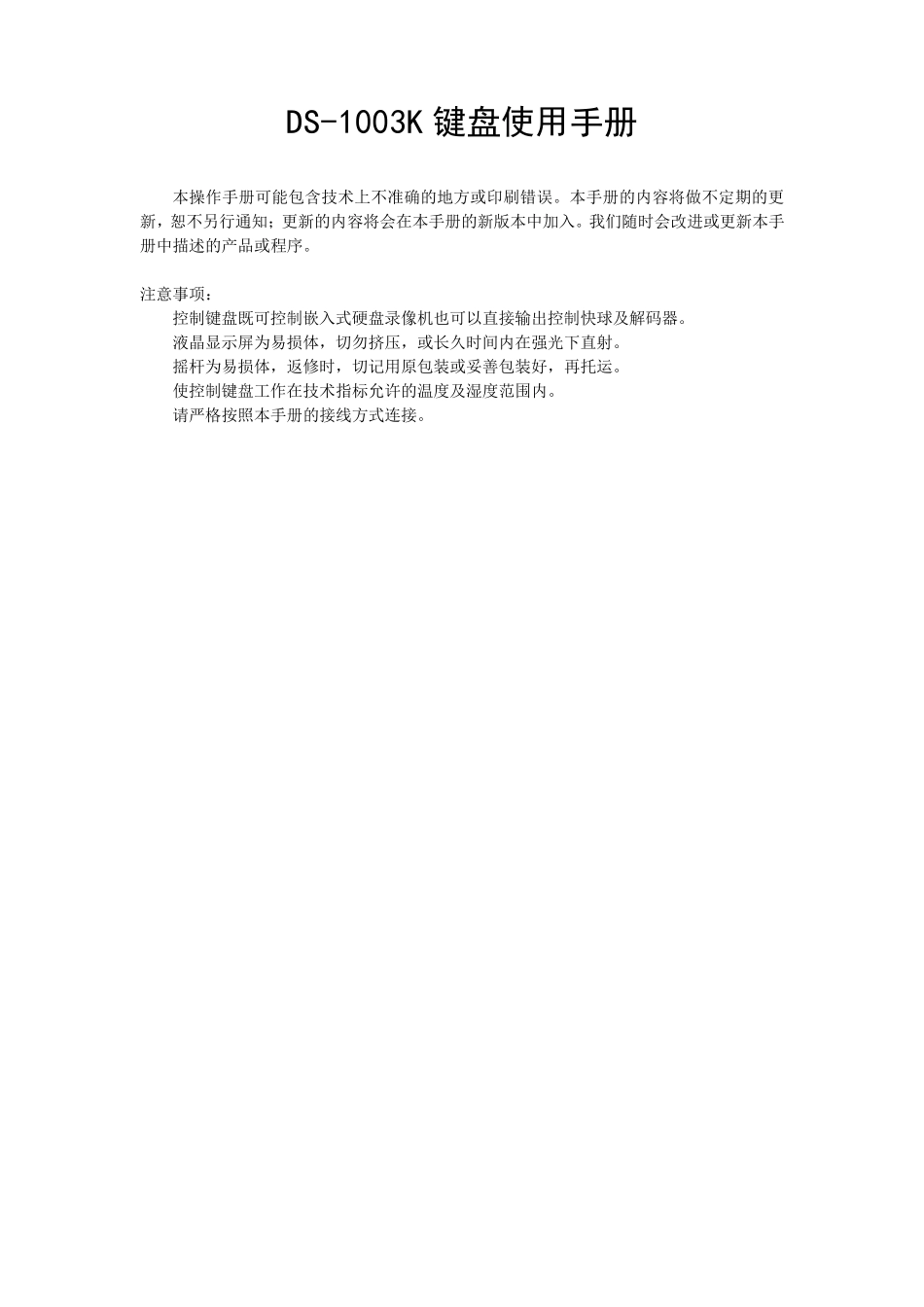

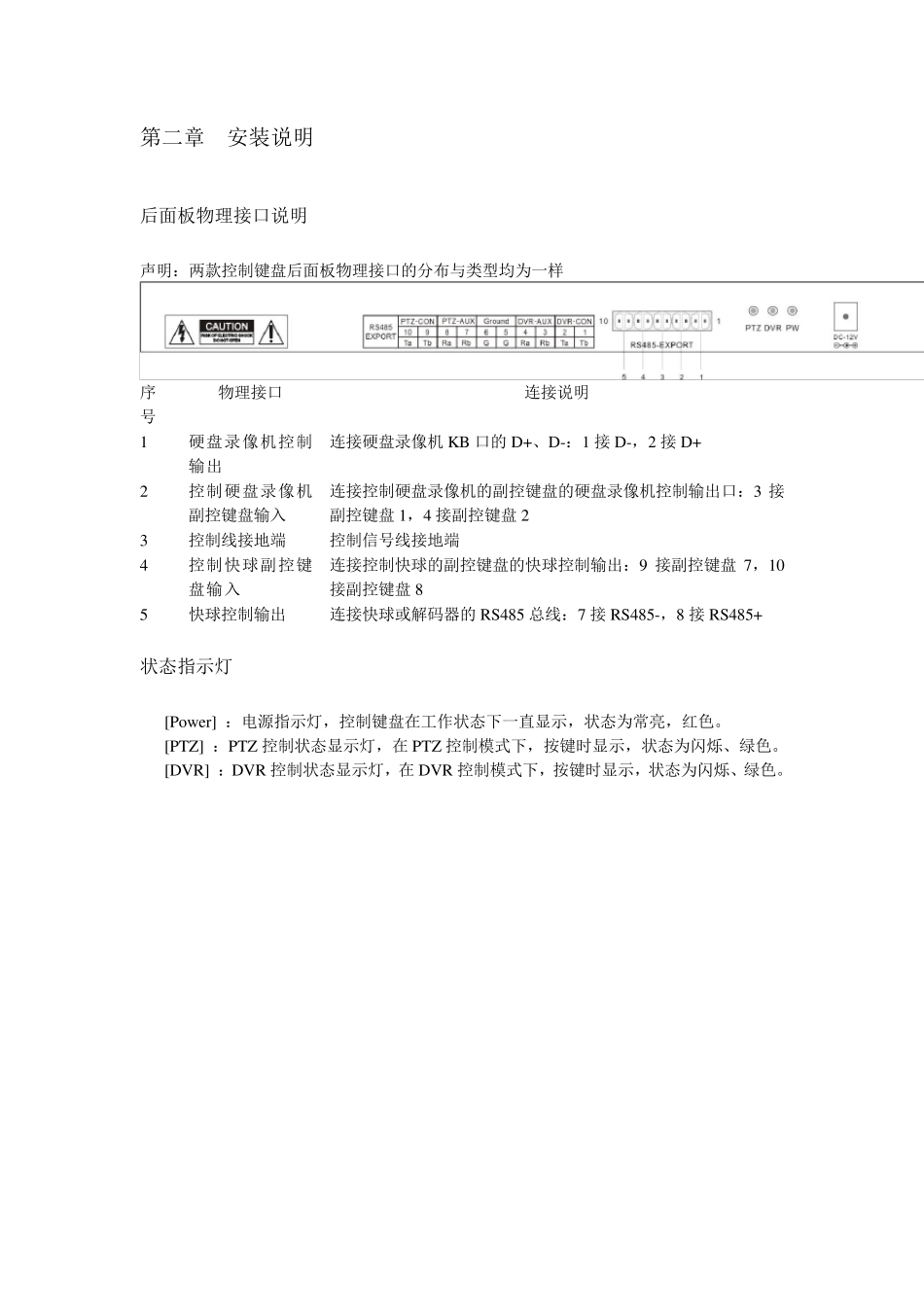

DS-1003K 键盘使用手册 本操作手册可能包含技术上不准确的地方或印刷错误。本手册的内容将做不定期的更新，恕不另行通知；更新的内容将会在本手册的新版本中加入。我们随时会改进或更新本手册中描述的产品或程序。 注意事项： 控制键盘既可控制嵌入式硬盘录像机也可以直接输出控制快球及解码器。 液晶显示屏为易损体，切勿挤压，或长久时间内在强光下直射。 摇杆为易损体，返修时，切记用原包装或妥善包装好，再托运。 使控制键盘工作在技术指标允许的温度及湿度范围内。 请严格按照本手册的接线方式连接。 第一章 产品介绍 产品概述 本设备是专为我公司生产的嵌入式硬盘录像机配套设计的主控键盘，全面兼容我公司生产的所有系列的嵌入式硬盘录像机。除了具备集中控制嵌入式硬盘录像机的功能外，控制键盘还可以直接控制快球及解码器，当然也可以通过控制嵌入式来遥控快球或解码器。 产品主要功能 控制嵌入式 完全取代嵌入式硬盘录像机前面板的所有功能操作按键。 所有的液晶显示屏上均有显示说明。 一台设备可以同时控制14 台嵌入式硬盘录像机，请把嵌入式硬盘录像机的设备号设置成：1~14。 控制快球及解码器 可控制快球、解码器地址范围从 0~254，同时可控制14 台。 备有12 种快球、解码器协议，遇到没有集成的协议时，可以按照用户提供的协议做添 加，在不更换硬件的情况下，把修改好的程序文件发给客户，让客户通过RS485 口在线刷新程序。 主副分控功能 控制嵌入式硬盘录像机支持副控级联控制功能，可级联 15 个副控键盘，ID 从 0~15。 控制快球、解码器支持副控级联控制功能，可级联 15 个副控键盘，键盘ID 从 0~15。 特色功能 RS485 总线并联的任何设备可以单独设置不一样的协议、波特率，巧妙的增强了系统的灵活性。 设置均在液晶屏上完成，免除了要找说明书再更改协议的麻烦。 第二章 安装说明 后面板物理接口说明 声明：两款控制键盘后面板物理接口的分布与类型均为一样 序号 物理接口 连接说明 1 硬盘录像机控制输出 连接硬盘录像机KB 口的D+、D-：1 接D-，2 接D+ 2 控制硬盘录像机副控键盘输入 连接控制硬盘录像机的副控键盘的硬盘录像机控制输出口：3 接副控键盘1，4 接副控键盘2 3 控制线接地端 控制信号线接地端 4 控制快球副控键盘输入 连接控制快球的副控键盘的快球控制输出：9 接副控键盘7，10接副控键盘8 5 快球控制输出 连接快球或解码器的RS485 总线：7...
