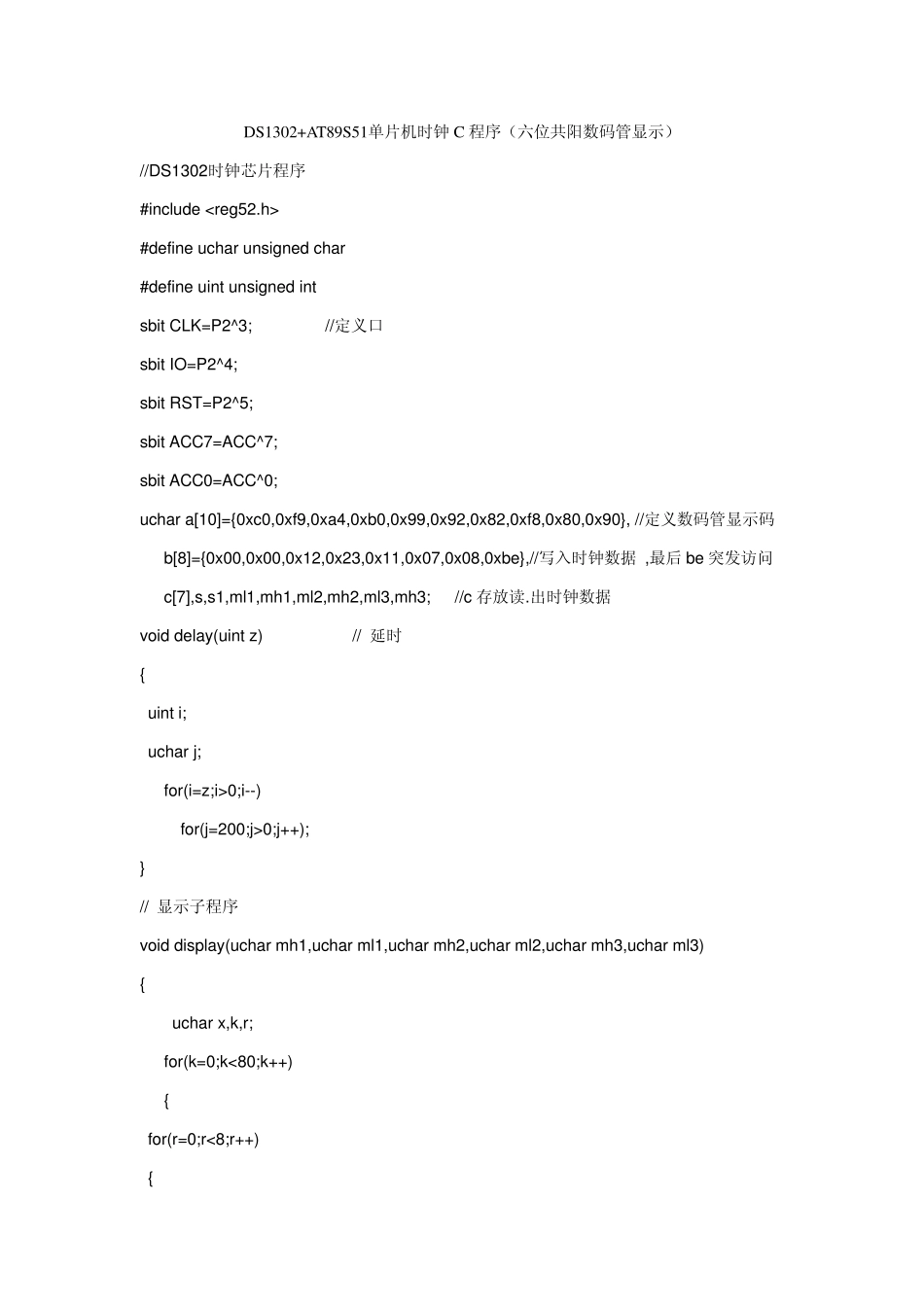

DS1302+AT89S51单片机时钟C 程序（六位共阳数码管显示） //DS1302时钟芯片程序 #include #define uchar unsigned char #define uint unsigned int sbit CLK=P2^3; //定义口 sbit IO=P2^4; sbit RST=P2^5; sbit ACC7=ACC^7; sbit ACC0=ACC^0; uchar a[10]={0xc0,0xf9,0xa4,0xb0,0x99,0x92,0x82,0xf8,0x80,0x90}, //定义数码管显示码 b[8]={0x00,0x00,0x12,0x23,0x11,0x07,0x08,0xbe},//写入时钟数据 ,最后 be 突发访问 c[7],s,s1,ml1,mh1,ml2,mh2,ml3,mh3; //c 存放读.出时钟数据 void delay(uint z) // 延时 { uint i; uchar j; for(i=z;i>0;i--) for(j=200;j>0;j++); } // 显示子程序 void display(uchar mh1,uchar ml1,uchar mh2,uchar ml2,uchar mh3,uchar ml3) { uchar x,k,r; for(k=0;k<80;k++) { for(r=0;r<8;r++) { x=P2&0XF8; P2=x+r ; if(r==2||r==5) { P0=0XBF; delay(3); } //------秒------- if(r==0) { P0=a[ml1] ; delay(3) ; } if(r==1) { P0=a[mh1] ; delay(3) ; } //------fen--------- if(r==3) { P0=a[ml2] ; delay(3) ; } if(r==4) { P0=a[mh2] ; delay(3) ; } //-----shi--------- if(r==6) { P0=a[ml3] ; delay(3) ; } if(r==7) { P0=a[mh3] ; delay(3) ; } delay(3); } } } //********DS1302读写程序************ void w(uchar u) //写入1位字节 { uchar i; ACC = u; for(i=8; i>0; i--) { IO = ACC0; CLK = 1; CLK = 0; ACC = ACC >> 1; } } uchar r(void) //读出1位字节 { uchar i; for(i=8; i>0; i--) { ACC = ACC >>1; ACC7 = IO; CLK = 1; CLK = 0; } return(ACC); } void W1302(uchar ucAddr, uchar ucDa) { RST = 0; CLK = 0; RST = 1; w(ucAddr); // 地址，命令 w(ucDa); //写1Byte 数据 CLK = 1; RST = 0; } void wclock(uchar *p) //写入时钟多字节数据 { uchar i; // W1302(0x80,0x00); //停止时钟 W1302(0x8e,0x00); // 允许写 RST=0; CLK=0; RST=1; w(0xbe); //写多字节命令 for(i=8;i>0;i--) { w(*p); //按数组指针逐个写入,写入数据在主函数调用时指向 b 数组 p++; } W1302(0x00,0x50); //启动定时器 CLK=1; RST=0; } void rclock(uchar *p) //读出时钟多字节数据 { uchar i; RST=0; CLK=0; RST=1; w(0xbf); for(i=7;i>0;i--) { *p=r(); p++; } CLK=1; RST=0; } void main(void) { uchar mh,ml,fh,fl,sh,sl,z,v,q,e,y,t,k; wclock(b); while(1) { rclock(c); mh=(c[0]&0xf0)>>4; ml=c[0]&0x0f; fh=(c[1]&0xf0)>>4; fl=c[1]&0x0f; sh=(c[2]&0xf0)>>4; sl=c[2]&0x0f; display(mh,ml,fh,fl,sh,sl); if(mh==3&&ml==0) { for(k=0;k<3;k++) { z=(c[3]&0xf0)>>4; v=c[3]&0x0f; q=(c[4]&0xf0)>>4; e=c[4]&0x0f; y=(c[6]&0xf0)>>4; t=c[6]&0x0f; display(z,v,q,e,y,t); } } } }

1、当您付费下载文档后，您只拥有了使用权限，并不意味着购买了版权，文档只能用于自身使用，不得用于其他商业用途（如 [转卖]进行直接盈利或[编辑后售卖]进行间接盈利）。
2、本站所有内容均由合作方或网友上传，本站不对文档的完整性、权威性及其观点立场正确性做任何保证或承诺！文档内容仅供研究参考，付费前请自行鉴别。
3、如文档内容存在违规，或者侵犯商业秘密、侵犯著作权等，请点击“违规举报”。

碎片内容

DS1302+AT89S51单片机时钟C程序(六位共阳数码管显示)

出时钟数据 void delay(uint z) // 延时 { uint i; uchar j; for(i=z;i>0;i--) for(j=200;j>0;j++); } // 显示子程序 void display(uchar mh1,uchar ml1,uchar mh2,uchar ml2,uchar mh3,uchar ml3) { uchar x,k,r; for(k=0;k> 1; } } uchar r(void) //读出1位字节 { uchar i; for(i=8; i>0; i--) { ACC = ACC >>1; ACC7 = IO; CLK = 1; CLK = 0; } return(ACC); } void W1302(uchar ucAddr, uchar ucDa) { RST = 0; CLK = 0; RST = 1; w(ucAddr); // 地址，命令 w(ucDa);
