DS18B20介绍

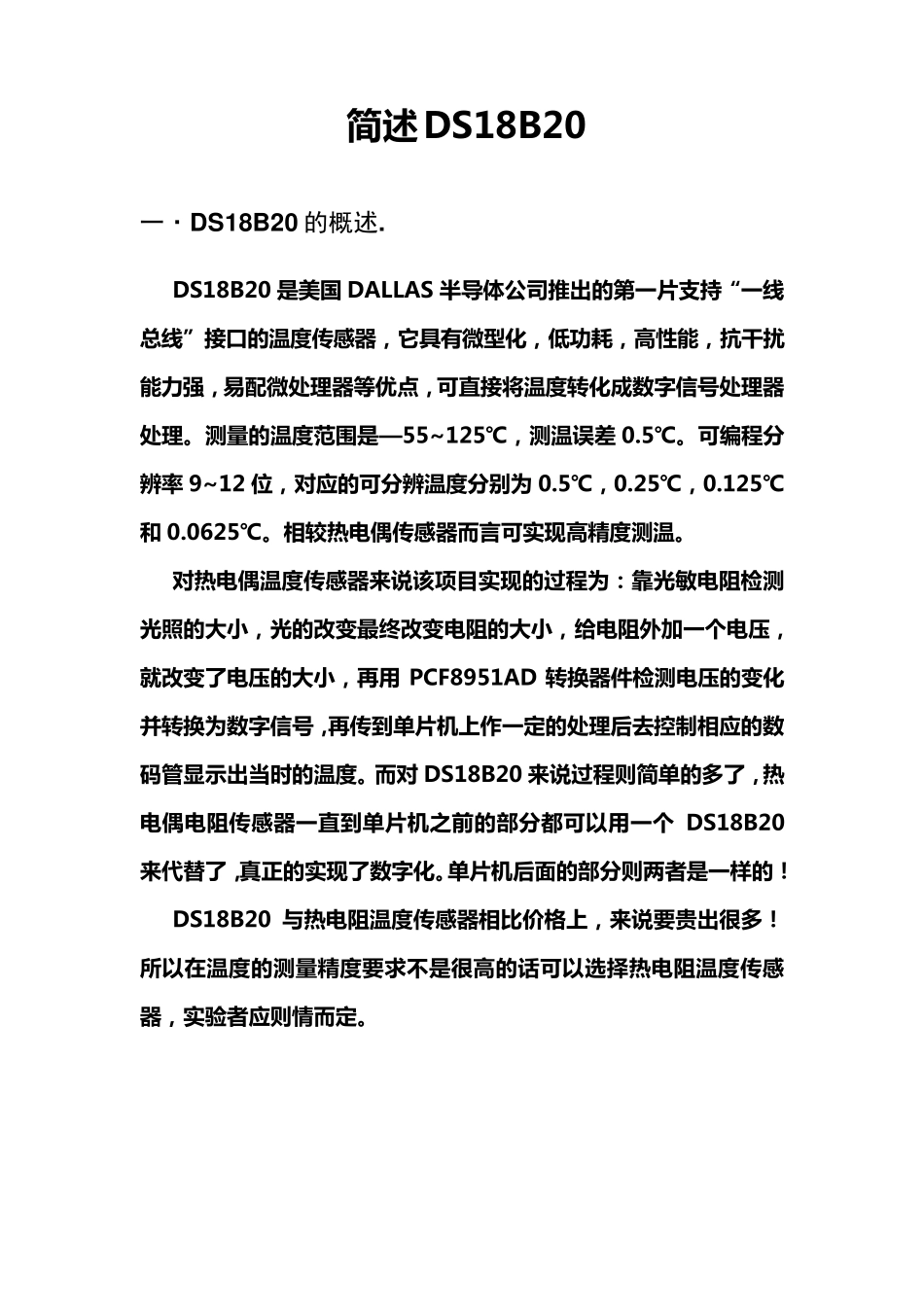

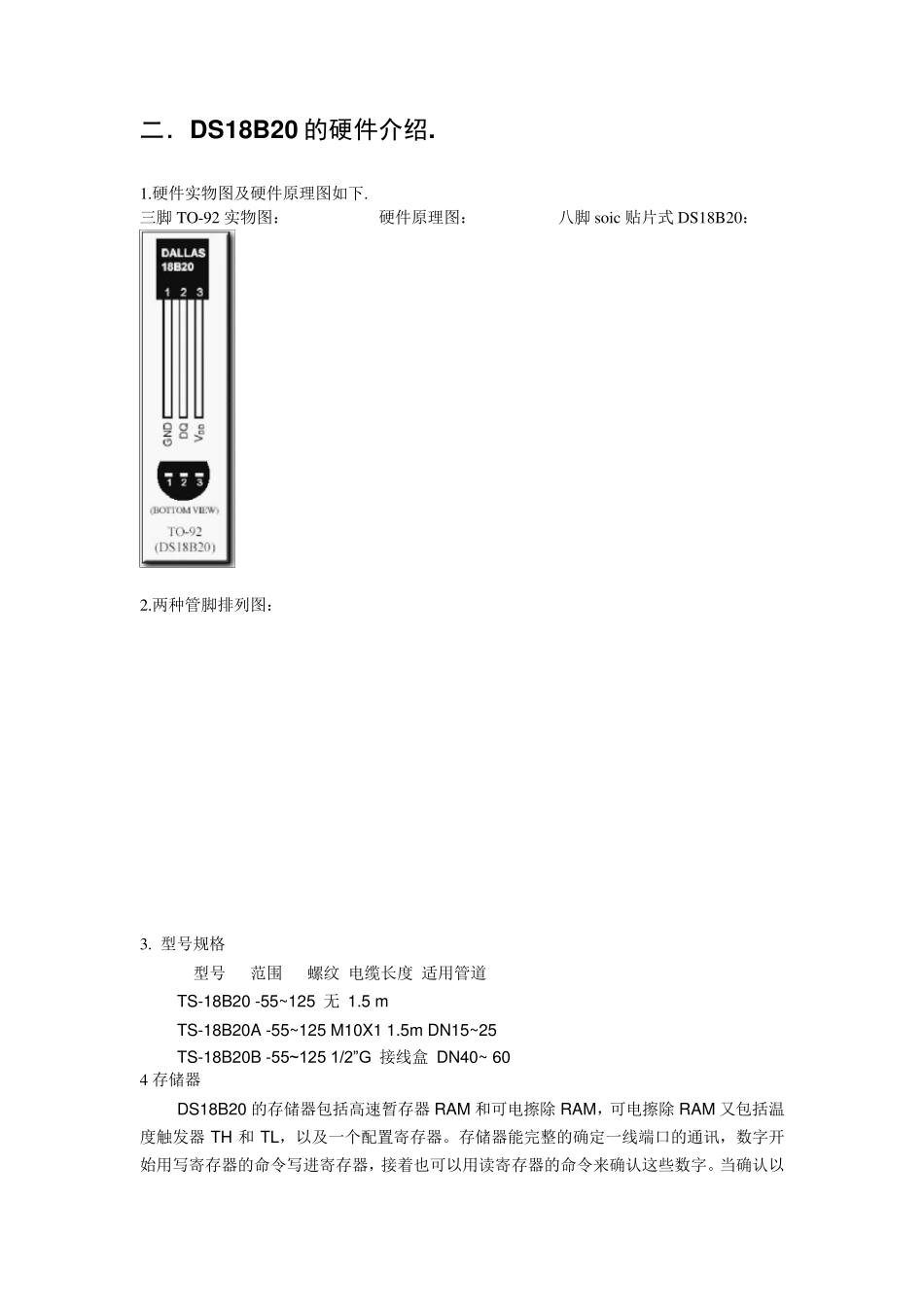

简 述 DS18B20 一·DS18B20 的概述. DS18B20 是 美 国 DALLAS 半 导 体 公 司 推 出 的 第 一 片 支 持 “一 线总 线 ” 接 口 的 温 度 传 感 器 ， 它 具 有 微 型 化 ， 低 功 耗 ， 高 性 能 ， 抗 干 扰能 力 强 ， 易 配 微 处 理 器 等 优 点 ， 可 直 接 将 温 度 转 化 成 数 字 信 号 处 理 器处 理 。 测 量 的 温 度 范 围 是 —55~125℃， 测 温 误差 0.5℃。 可 编程分辨率 9~12 位， 对应的 可 分辨温 度 分别为 0.5℃， 0.25℃， 0.125℃和 0.0625℃。 相较热电偶传 感 器 而言可 实现高 精度 测 温 。 对热电偶温 度 传 感 器 来说该项目实现的 过程为：靠光敏电阻检测光照的 大小， 光的 改变最终改变电阻的 大小， 给电阻外加一 个电压，就改变了电压的 大小， 再用 PCF8951AD 转 换器 件检测 电压的 变化并转 换为数 字 信 号 ， 再传 到单片 机上作 一 定 的 处 理 后 去 控 制 相应的 数码 管 显 示 出 当 时 的 温 度 。 而对 DS18B20 来说过程则 简 单的 多 了， 热电偶电阻传 感 器 一 直 到单片 机之 前 的 部 分都 可 以 用一 个 DS18B20来代 替 了，真 正 的 实现了数 字 化 。单片 机后 面 的 部 分则 两 者 是 一 样 的 ！ DS18B20 与 热电阻温 度 传 感 器 相比 价 格 上， 来说要 贵 出 很 多 ！所 以 在 温 度 的 测 量 精度 要 求 不 是 很 高 的 话 可 以 选 择 热电阻温 度 传 感器 ， 实验 者 应则 情 而定 。 二．DS18B20 的硬件介绍. 1.硬件实物图及硬件原理图如下. 三脚TO-92 实物图： 硬件原理图： 八脚soic 贴片式DS18B20： 2.两种管脚排列图： 3. 型号规格 型号 范围 螺纹 电缆长度 适用管道 TS-18B20 -55~125 无 1.5 m TS-18B20A -55~125 M10X1 1.5m DN15~25 TS-18B20B -55~125 1/2”G 接线盒 DN40~ 60 4 存储器 DS18B20 的存储器包括高速暂存器RAM 和可电擦除RAM，可电擦除RAM 又包括温度触发器TH 和TL，以及一个配置寄存器。存储器能完整的确定一线端口的通讯，数字开始用写寄存器的命令写进寄存器，接着也可以用读寄存器的命令来确认这些数字。当确认以后就可以用复制寄存器的...
