DS18B20简单介绍

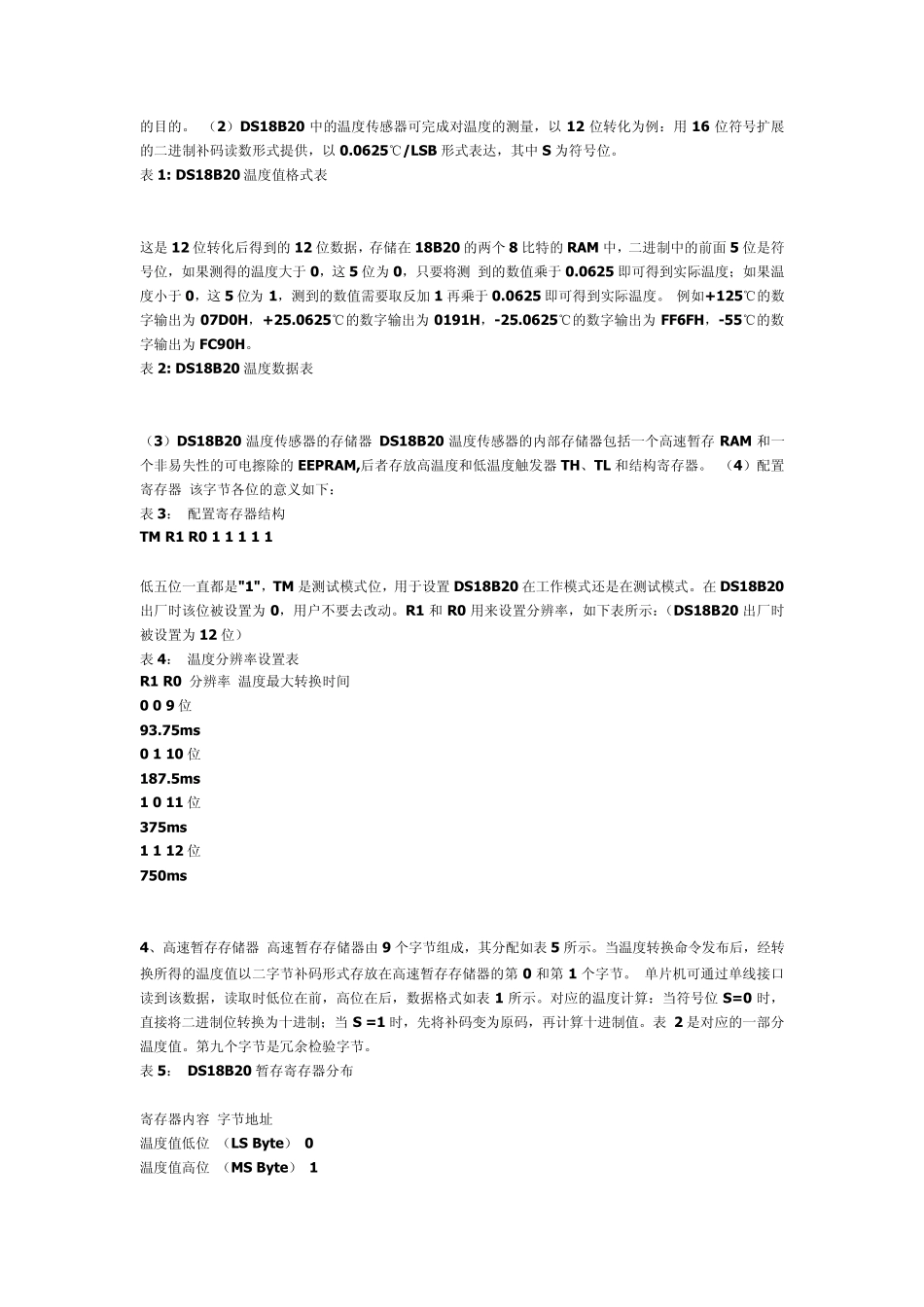

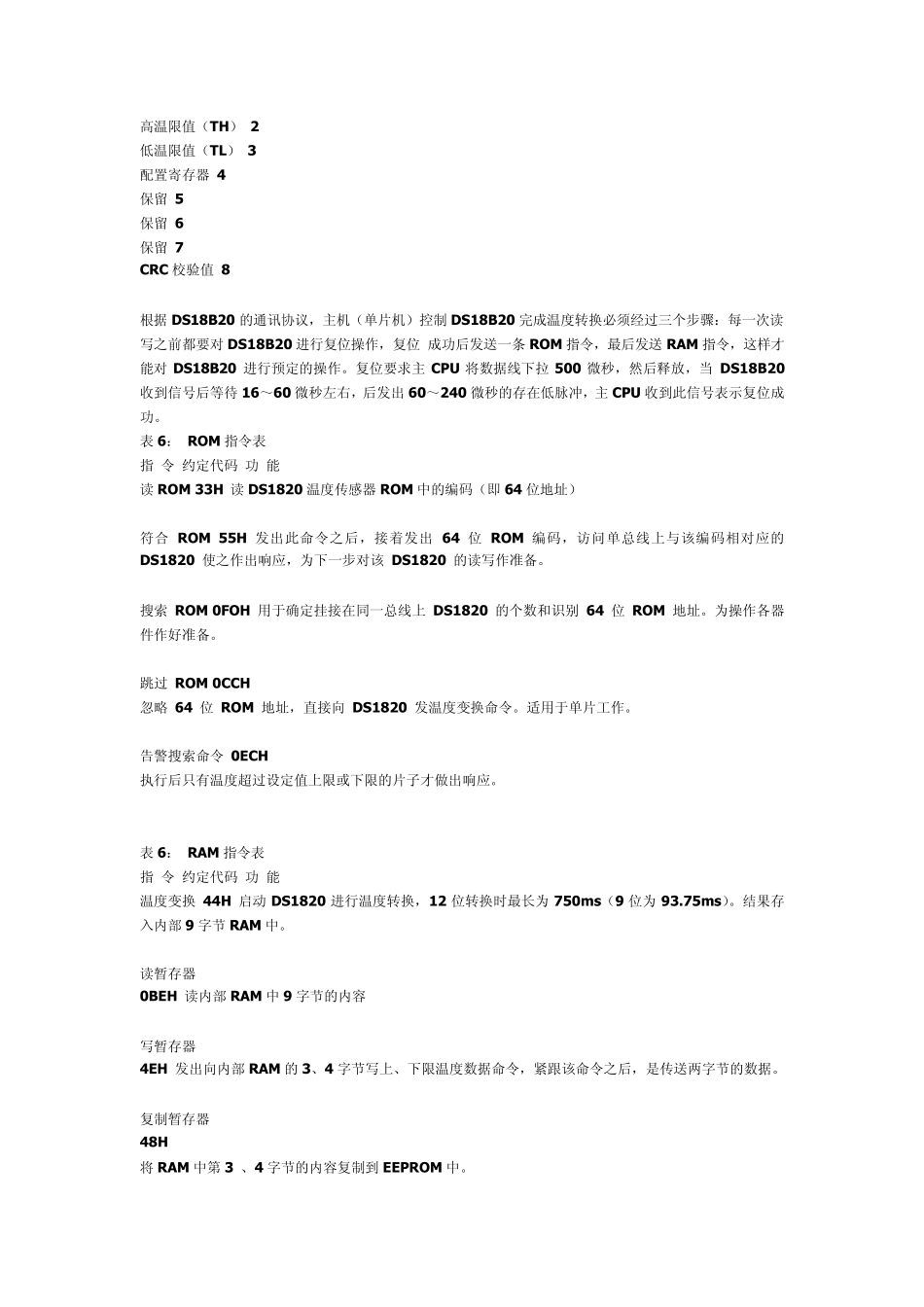

DS18B20 的主要特性 1.1、适应电压范围更宽，电压范围：3.0～5.5V，在寄生电源方式下可由数据线供电 1.2、独特的单线接口方式，DS18B20在与微处理器连接时仅需要一条口线即可实现微处理器与DS18B20 的双向通讯 1.3、DS18B20 支持多点组网功能，多个DS18B20 可以并联在唯一的三线上，实现组网多点测温 1.4、DS18B20 在使用中不需要任何外围元件，全部传感元件及转换电路集成在形如一只三极管的集成电路内 1.5、温范围－55℃～＋125℃，在-10～+85℃时精度为± 0.5℃ 1.6、可编程的分辨率为 9～12 位，对应的可分辨温度分别为 0.5℃、0.25℃、0.125℃和 0.0625℃，可实现高精度测温 1.7、在9 位分辨率时最多在93.75ms 内把温度转换为数字，12 位分辨率时最多在750ms 内把温度值转换为数字，速度更快 1.8、测量结果直接输出数字温度信号，以"一线总线"串行传送给 CPU，同时可传送 CRC 校验码，具有极强的抗干扰纠错能力 1.9、负压特性：电源极性接反时，芯片不会因发热而烧毁，但不能正常工作。 2、DS18B20 的外形和内部结构 DS18B20 内部结构主要由四部分组成：64 位光刻 ROM、温度传感器、非挥发的温度报警触发器TH 和TL、配置寄存器。DS18B20 的外形及管脚排列如下图 1: DS18B20 引脚定义： (1)DQ 为数字信号输入/输出端； (2)GND 为电源地； (3)VDD 为外接供电电源输入端（在寄生电源接线方式时接地）。 图 2： DS18B20 内部结构图 3、DS18B20 工作原理 DS18B20 的读写时序和测温原理与DS1820 相同，只是得到的温度值的位数因分辨率不同而不同，且温度转换时的延时时间由2s 减为 750ms。 DS18B20 测温原理如图 3 所示。图中低温度系数晶振的振荡频率受温度影响很小，用于产生固定频率的脉冲信号送给计数器1。高温度系数晶振随温度变化其 振荡率明显改变，所产生的信号作为计数器2 的脉冲输入。计数器1 和温度寄存器被预置在－55℃所对应的一个基数值。计数器1 对低温度系数晶振产生的脉冲信 号进行减法计数，当计数器1 的预置值减到 0 时，温度寄存器的值将加 1，计数器1 的预置将重新被装入，计数器1 重新开始对低温度系数晶振产生的脉冲信号进行 计数，如此循环直到计数器2 计数到 0 时，停止温度寄存器值的累加，此时温度寄存器中的数值即为所测温度。图 3 中的斜率累加器用于补偿和修正测温过程中的非 线性，其输出用于修正计数器1的预置值。 图 3： DS18B20...
