DT830B数字万用表的装配实验报告

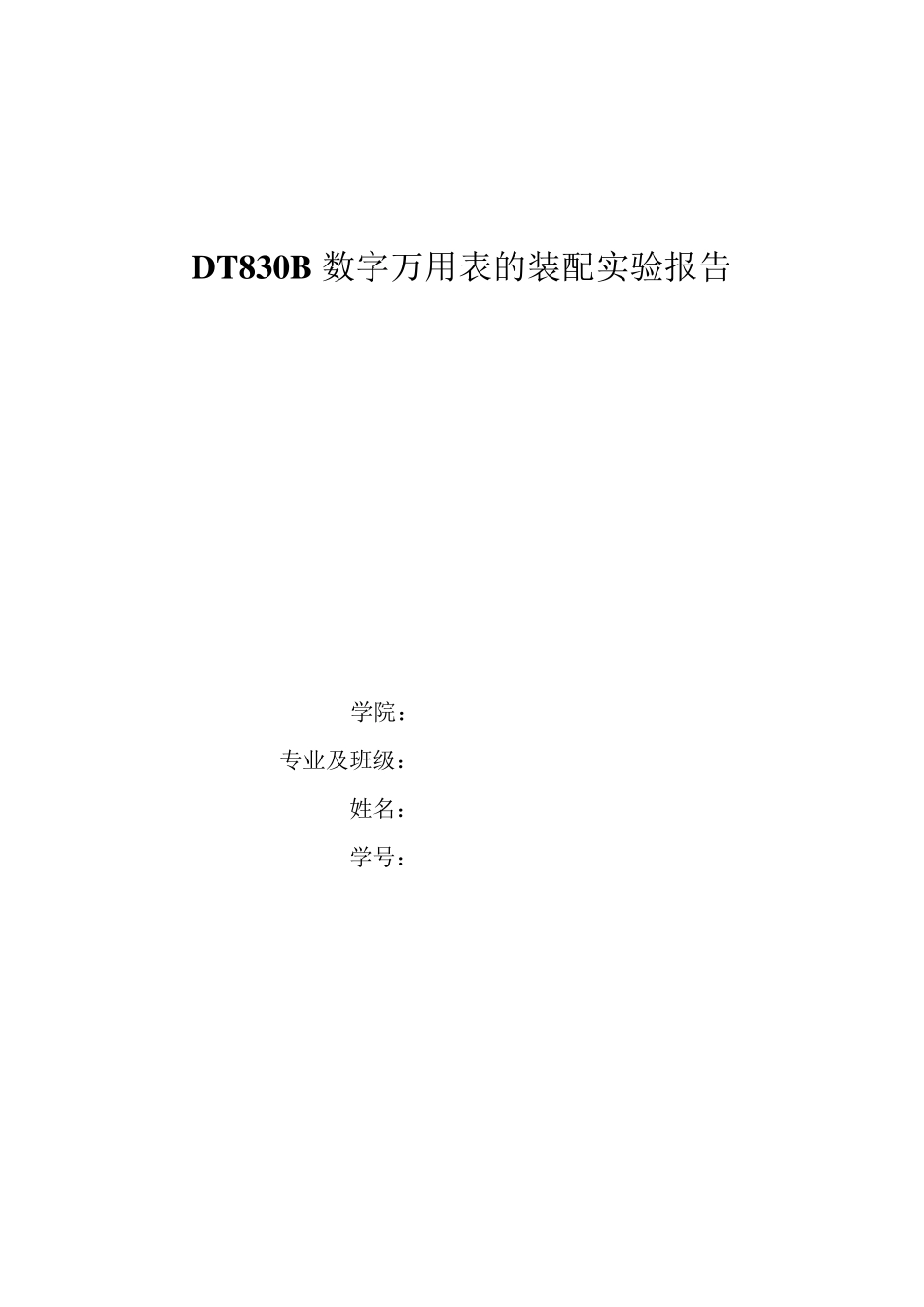

DT830B数字万用表的装配实验报告_第1页
1/8

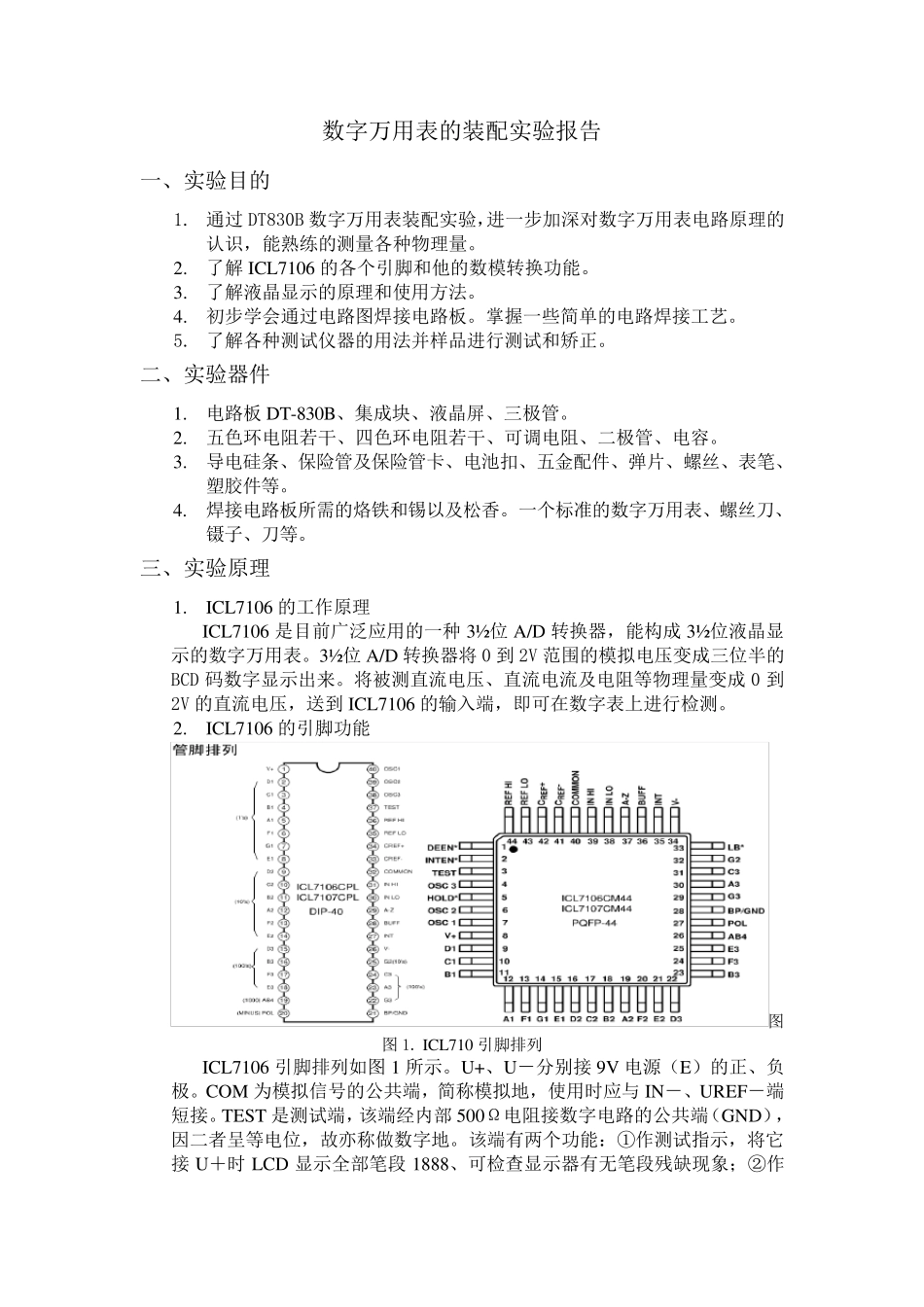

DT830B数字万用表的装配实验报告_第2页
2/8
DT830B数字万用表的装配实验报告_第3页
3/8
DT830B 数字万用表的装配实验报告 学院: 专业及班级: 姓名: 学号: 数 字 万 用 表 的 装 配 实 验 报 告 一 、 实 验 目 的 1. 通 过 DT830B 数 字 万 用 表 装 配 实 验 ,进 一 步 加 深 对 数 字 万 用 表 电 路 原 理 的认 识 , 能 熟 练 的 测 量 各 种 物 理 量 。 2. 了 解 ICL7106 的 各 个 引 脚 和 他 的 数 模 转 换 功 能 。 3. 了 解 液 晶 显 示 的 原 理 和 使 用 方 法 。 4. 初 步 学 会 通 过 电 路 图 焊 接 电 路 板 。 掌 握 一 些 简 单 的 电 路 焊 接 工 艺 。 5. 了 解 各 种 测 试 仪 器 的 用 法 并 样 品 进 行 测 试 和 矫 正 。 二 、 实 验 器 件 1. 电 路 板 DT-830B、 集 成 块 、 液 晶 屏 、 三 极 管 。 2. 五 色 环 电 阻 若 干 、 四 色 环 电 阻 若 干 、 可 调 电 阻 、 二 极 管 、 电 容 。 3. 导 电 硅 条 、 保 险 管 及 保 险 管 卡 、 电 池 扣 、 五 金 配 件 、 弹 片 、 螺 丝 、 表 笔 、塑 胶 件 等 。 4. 焊 接 电 路 板 所 需 的 烙 铁 和 锡 以 及 松 香 。 一 个 标 准 的 数 字 万 用 表 、 螺 丝 刀 、镊 子、 刀 等 。 三 、 实 验 原 理 1. ICL7106 的 工 作原 理 ICL7106 是目 前广泛应用 的 一 种 3½位A/D 转 换 器 , 能 构成 3½位液 晶 显示 的 数 字 万 用 表 。 3½位A/D 转 换 器 将0 到2V 范围的 模 拟电 压变成 三 位半的BCD 码数 字 显 示 出来。 将被测 直流电 压、 直流电 流及 电 阻 等 物 理 量 变成 0 到2V 的 直流电 压, 送到ICL7106 的 输入端, 即可 在数 字 表 上进 行 检测 。 2. ICL7106 的 引 脚 功 能 图图 1. ICL710 引 脚 排列 ICL7106 引 脚 排列如图 1 所 示 。 U+、 U-分别接 9V 电 源(E)的 正 、 负极 。 COM 为模 拟信号的 公共端, 简 称模 拟地, 使 用 时应与IN-、 UREF-端短接 。 TEST 是测 试 端, 该端经内部500Ω电 阻 接 数 字 电 路 的 公共端(GND),因二 者呈等 电 位, 故亦...
