室内穿线施工方案

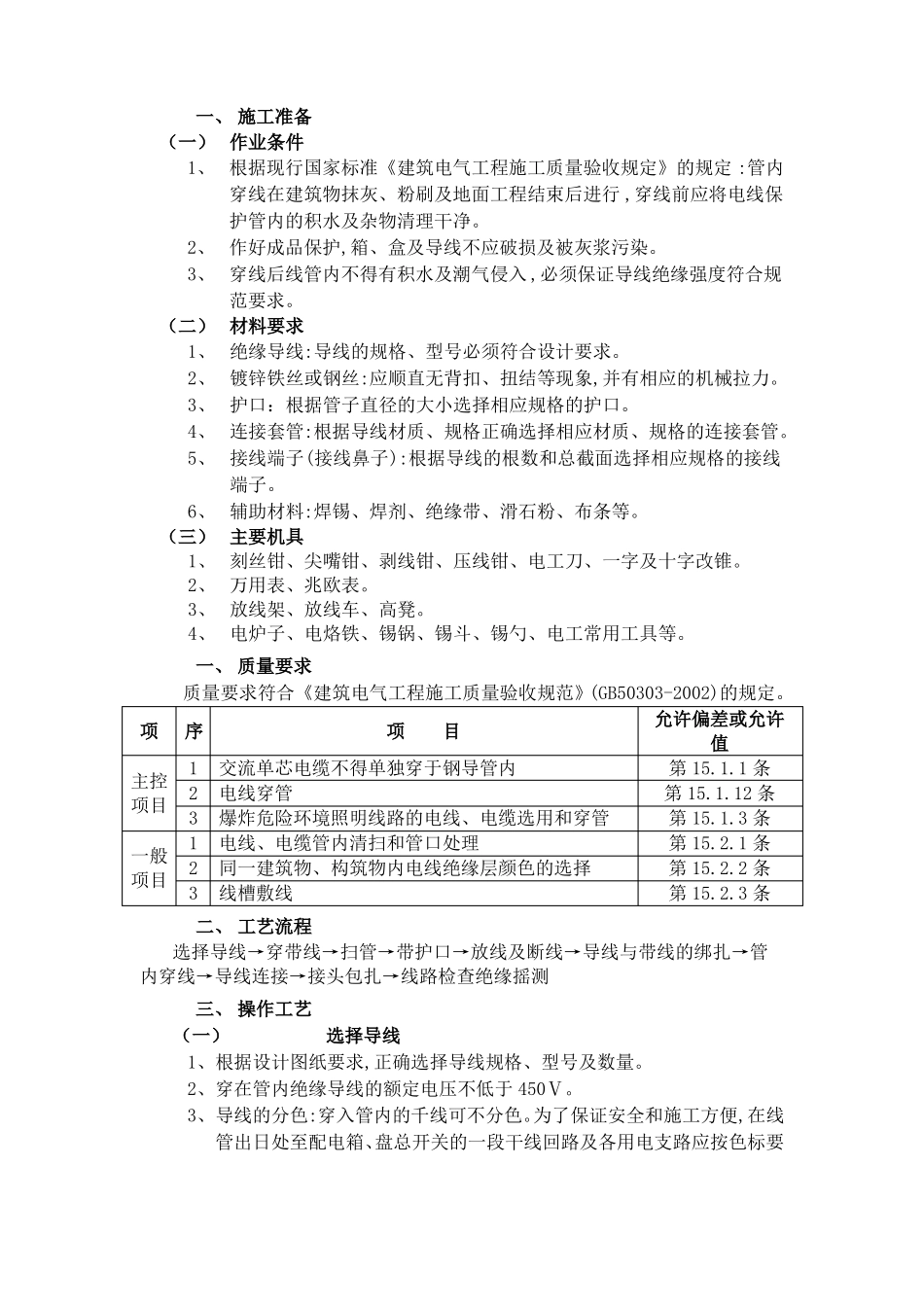

一、 施工准备（一） 作业条件1、 根据现行国家标准《建筑电气工程施工质量验收规定》的规定 :管内穿线在建筑物抹灰、粉刷及地面工程结束后进行 ,穿线前应将电线保护管内的积水及杂物清理干净。2、 作好成品保护,箱、盒及导线不应破损及被灰浆污染。3、 穿线后线管内不得有积水及潮气侵入 ,必须保证导线绝缘强度符合规范要求。（二） 材料要求1、 绝缘导线:导线的规格、型号必须符合设计要求。2、 镀锌铁丝或钢丝:应顺直无背扣、扭结等现象,并有相应的机械拉力。3、 护口：根据管子直径的大小选择相应规格的护口。4、 连接套管:根据导线材质、规格正确选择相应材质、规格的连接套管。5、 接线端子(接线鼻子):根据导线的根数和总截面选择相应规格的接线端子。6、 辅助材料:焊锡、焊剂、绝缘带、滑石粉、布条等。（三） 主要机具1、 刻丝钳、尖嘴钳、剥线钳、压线钳、电工刀、一字及十字改锥。2、 万用表、兆欧表。3、 放线架、放线车、高凳。4、 电炉子、电烙铁、锡锅、锡斗、锡勺、电工常用工具等。一、 质量要求质量要求符合《建筑电气工程施工质量验收规范》(GB50303-2002)的规定。允许偏差或允许序项目值1交流单芯电缆不得单独穿于钢导管内第 15.1.1 条2电线穿管第 15.1.12 条3爆炸危险环境照明线路的电线、电缆选用和穿管第 15.1.3 条1电线、电缆管内清扫和管口处理第 15.2.1 条2同一建筑物、构筑物内电线绝缘层颜色的选择第 15.2.2 条3线槽敷线第 15.2.3 条项主控项目一般项目二、 工艺流程选择导线→穿带线→扫管→带护口→放线及断线→导线与带线的绑扎→管内穿线→导线连接→接头包扎→线路检查绝缘摇测三、 操作工艺（一）选择导线1、根据设计图纸要求,正确选择导线规格、型号及数量。2、穿在管内绝缘导线的额定电压不低于 450Ⅴ。3、导线的分色:穿入管内的千线可不分色。为了保证安全和施工方便,在线管出日处至配电箱、盘总开关的一段干线回路及各用电支路应按色标要求分色 ,L1 相为 黄色 ,L2 相为绿色 ,L3 相为 红色 ,N(针吐 线)为淡 蓝色,PE(保护线)为绿/黄双色。（二）穿带线1、带线用φ1.2～φ2.0mm 的铁丝,头部弯成不封囗的圆圈,以防止在管内遇到管接头时被卡住,将带线穿入管路内,在管路的两端留有 20cm 的余量。2、如在管路较长或转弯时,可在结构施工敷设管路的同时将带线一并穿好并留有 20cm 的余量后,将两端的带线盘入盒内或缠绕在管头上固定好,防止被其他人员随便拉出。3...
