室内装修脚手架施工方案

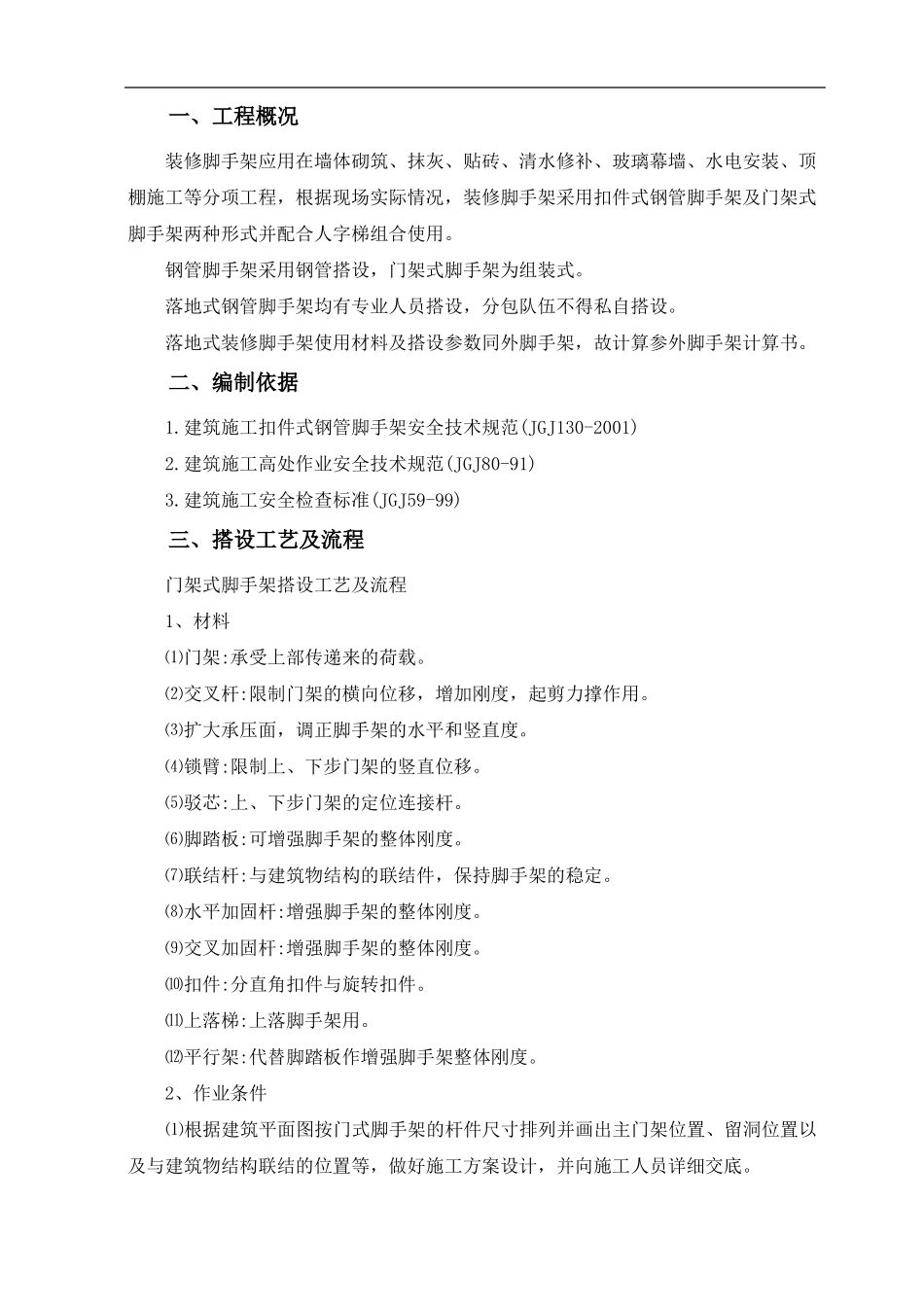

室内装修脚手架施工方案_第1页
1/12
室内装修脚手架施工方案_第2页
2/12
室内装修脚手架施工方案_第3页
3/12
一、工程概况装修脚手架应用在墙体砌筑、抹灰、贴砖、清水修补、玻璃幕墙、水电安装、顶棚施工等分项工程,根据现场实际情况,装修脚手架采用扣件式钢管脚手架及门架式脚手架两种形式并配合人字梯组合使用。钢管脚手架采用钢管搭设,门架式脚手架为组装式。落地式钢管脚手架均有专业人员搭设,分包队伍不得私自搭设。落地式装修脚手架使用材料及搭设参数同外脚手架,故计算参外脚手架计算书。二、编制依据1.建筑施工扣件式钢管脚手架安全技术规范(JGJ130-2001)2.建筑施工高处作业安全技术规范(JGJ80-91)3.建筑施工安全检查标准(JGJ59-99)三、搭设工艺及流程门架式脚手架搭设工艺及流程1、材料⑴门架:承受上部传递来的荷载。⑵交叉杆:限制门架的横向位移,增加刚度,起剪力撑作用。⑶扩大承压面,调正脚手架的水平和竖直度。⑷锁臂:限制上、下步门架的竖直位移。⑸驳芯:上、下步门架的定位连接杆。⑹脚踏板:可增强脚手架的整体刚度。⑺联结杆:与建筑物结构的联结件,保持脚手架的稳定。⑻水平加固杆:增强脚手架的整体刚度。⑼交叉加固杆:增强脚手架的整体刚度。⑽扣件:分直角扣件与旋转扣件。⑾上落梯:上落脚手架用。⑿平行架:代替脚踏板作增强脚手架整体刚度。2、作业条件⑴根据建筑平面图按门式脚手架的杆件尺寸排列并画出主门架位置、留洞位置以及与建筑物结构联结的位置等,做好施工方案设计,并向施工人员详细交底。⑵进入现场的门架及配件应分类堆放,妥善保管。对因装拆运输过程碰撞而造成的变形,要及时校正,以免影响安装。⑶搭设脚手架的场地已平整并压实,平整度高差在 25mm 以内,且要做艰险排水坡度以防积水。⑷有关的墨线已放好。2、搭设工艺1、门架式脚手架的搭设⑴脚手架的搭设顺序: 安放底座→首步架装在底座上→装剪力撑→铺设脚踏板(或平行架)插上驳芯→安装上一步门架→装上锁臂。⑵门架式脚手架应从一端一开始向另一端搭设,在首步脚手架搭设完毕后再搭设上一步脚手架。⑶根据垫板(或垫块)上划出的位置安装底座并插入首层两榀门架,随即装上交叉撑,锁好锁征,以保证装好的门架稳定。⑷依次搭设以后的门架;每搭设一榀门架即安装好剪力撑并锁好锁片,并用钉子固定底座以防滑移。⑸当首步脚手架搭设完毕后,应用水准仪检测门架的标高,用可调底座调整高度,使门架上部标高一致。⑹在门架上端的锁座上依次装上锁臂,锁臂的方向应注意另一端一律向上,弯曲一致,不要错向,以免与上一步门架连接时无法就位安装。⑺在最初两榀门...
