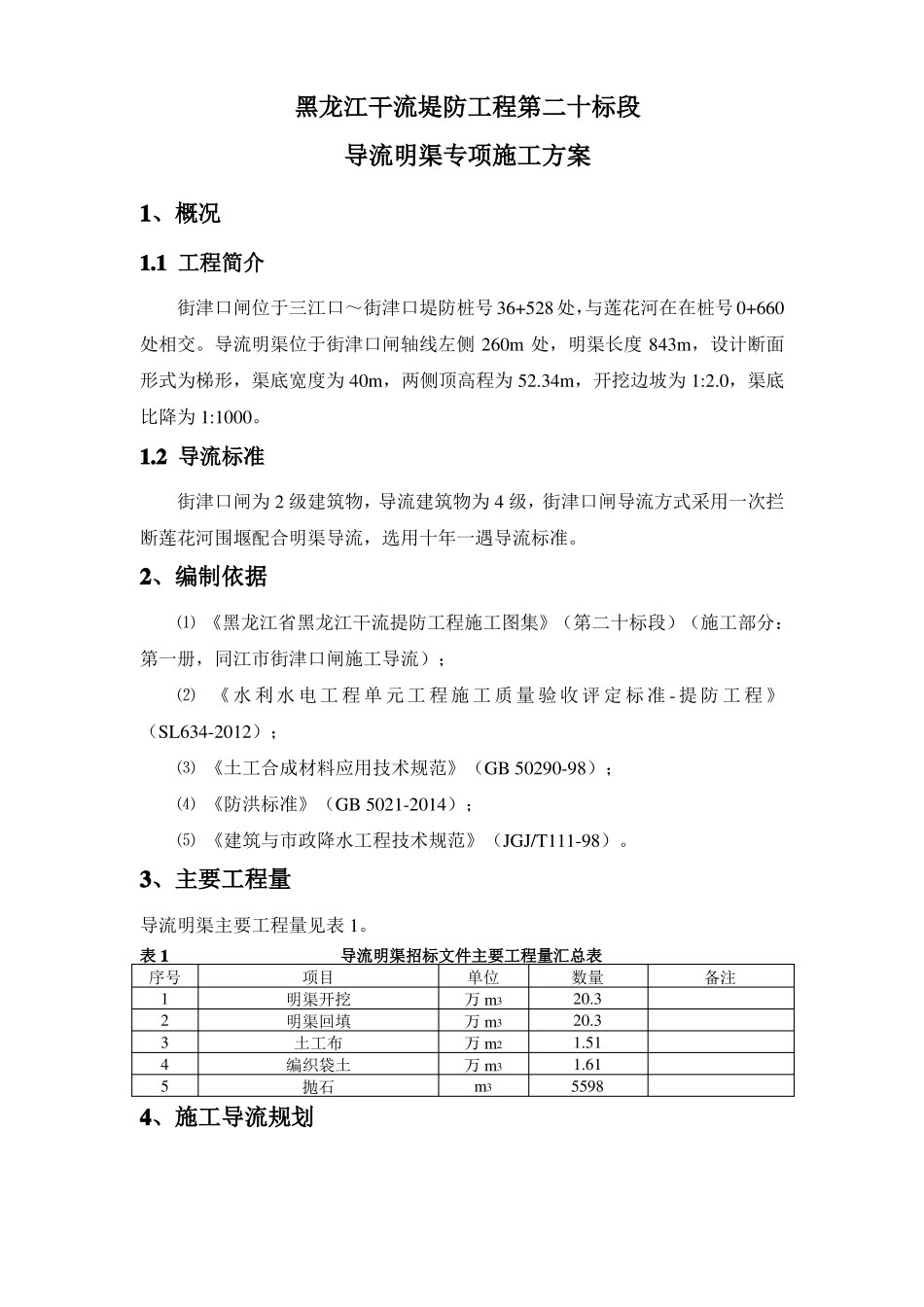

黑龙江干流堤防工程第二十标段导流明渠专项施工方案1、概况1.1 工程简介街津口闸位于三江口～街津口堤防桩号 36+528 处，与莲花河在在桩号 0+660处相交。导流明渠位于街津口闸轴线左侧 260m 处，明渠长度 843m，设计断面形式为梯形，渠底宽度为 40m，两侧顶高程为 52.34m，开挖边坡为 1:2.0，渠底比降为 1:1000。1.2 导流标准街津口闸为 2 级建筑物，导流建筑物为 4 级，街津口闸导流方式采用一次拦断莲花河围堰配合明渠导流，选用十年一遇导流标准。2、编制依据⑴ 《黑龙江省黑龙江干流提防工程施工图集》（第二十标段）（施工部分：第一册，同江市街津口闸施工导流）；⑵《 水 利 水 电 工 程 单 元 工 程 施 工 质 量 验 收 评 定 标 准 - 提 防 工 程 》（SL634-2012）；⑶ 《土工合成材料应用技术规范》（GB 50290-98）；⑷ 《防洪标准》（GB 5021-2014）；⑸ 《建筑与市政降水工程技术规范》（JGJ/T111-98）。3、主要工程量导流明渠主要工程量见表 1。表 1导流明渠招标文件主要工程量汇总表序号项目单位数量120.3明渠开挖万 m3220.3明渠回填万 m331.51土工布万 m241.61编织袋土万 m35m35598抛石备注4、施工导流规划⑴ 2015 年 06 月 01 日，开始导流明渠开挖，同时展开绕行道路、导流明渠钢便桥、街津口主营地场地平整及降排水施工；⑵ 2015 年 07 月 12 日，完成临时绕行道路修筑且具备车辆通行条件；⑶ 2015 年 08 月 10 日，完成导流明渠钢便桥施工；⑷ 2015 年 08 月 30 日，完成导流明渠开挖、防护施工，具备通水条件；⑸ 2015 年 09 月 10 日，完成截流及上、下游围堰施工；⑹ 2015 年 09 月 30 日，完成上、下游围堰及街津口闸两侧防渗墙施工；⑺ 2016 年 08 月 15 日，完成街津口闸主体结构施工；⑻ 2016 年 09 月 15 日，完成闸室金结机电安装；⑼ 2016 年 09 月 25 日，完成上、下游围堰及导流明渠拆除。5、导流明渠施工5.1 导流明渠施工流程施工准备→地表清理→明渠两侧施工道路平整→明排 +管井降水→ 明渠分段开挖→明渠边坡防护。5.2 地表土清理地表土清理深度按 30cm 控制进行挖除，为便于集土堆放，直接采用推土机开挖，自明渠轴线处向两侧推进。集土堆施在防洪堤外侧，采用反铲进行表面压实。临坡面一侧坡脚处采用编织装土防护，防护高度不小于 0.5m。5.3 施工道路平整为便于明渠开挖渣土运输及后...
