32位ARM7嵌入式硬件平台简介

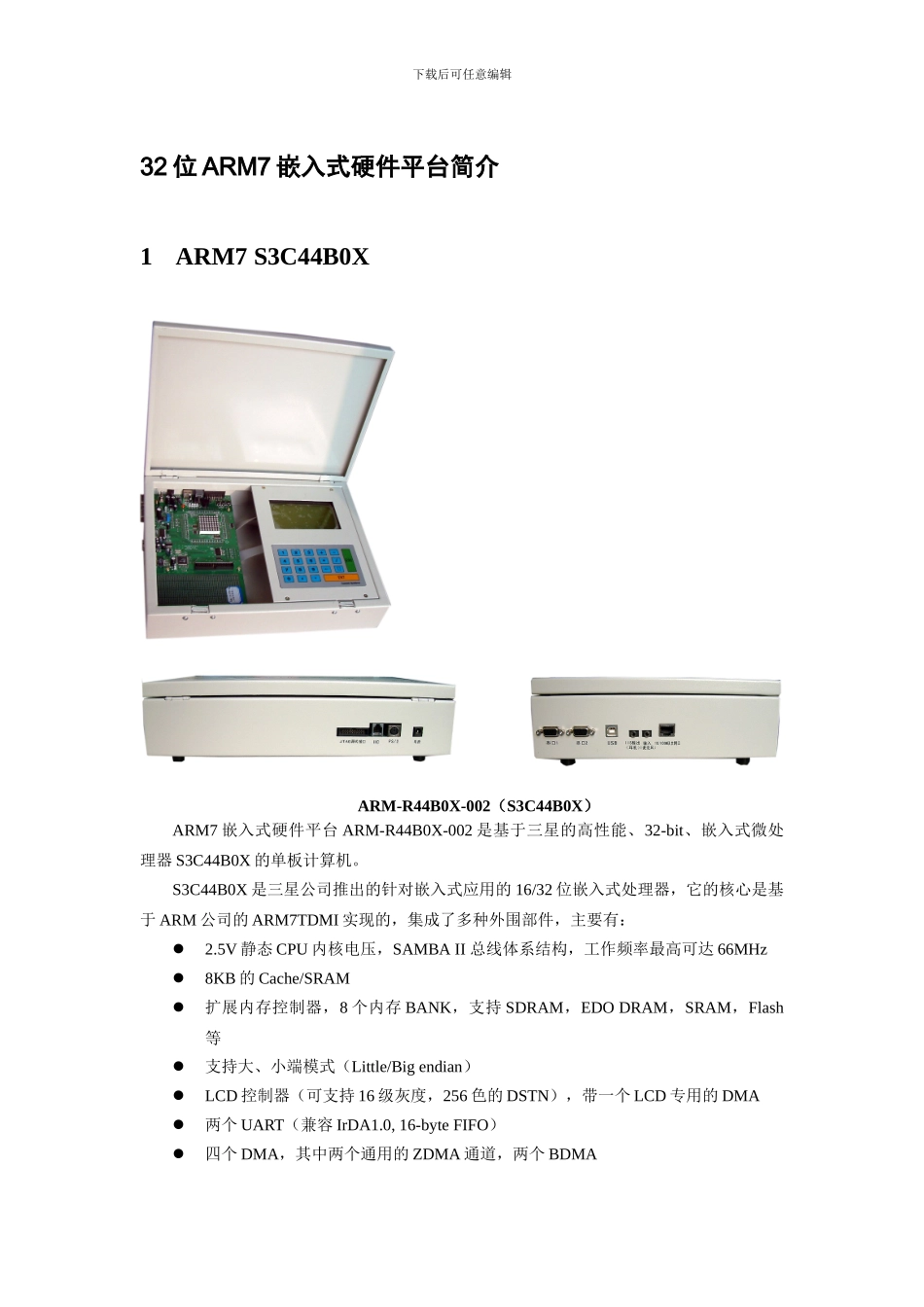

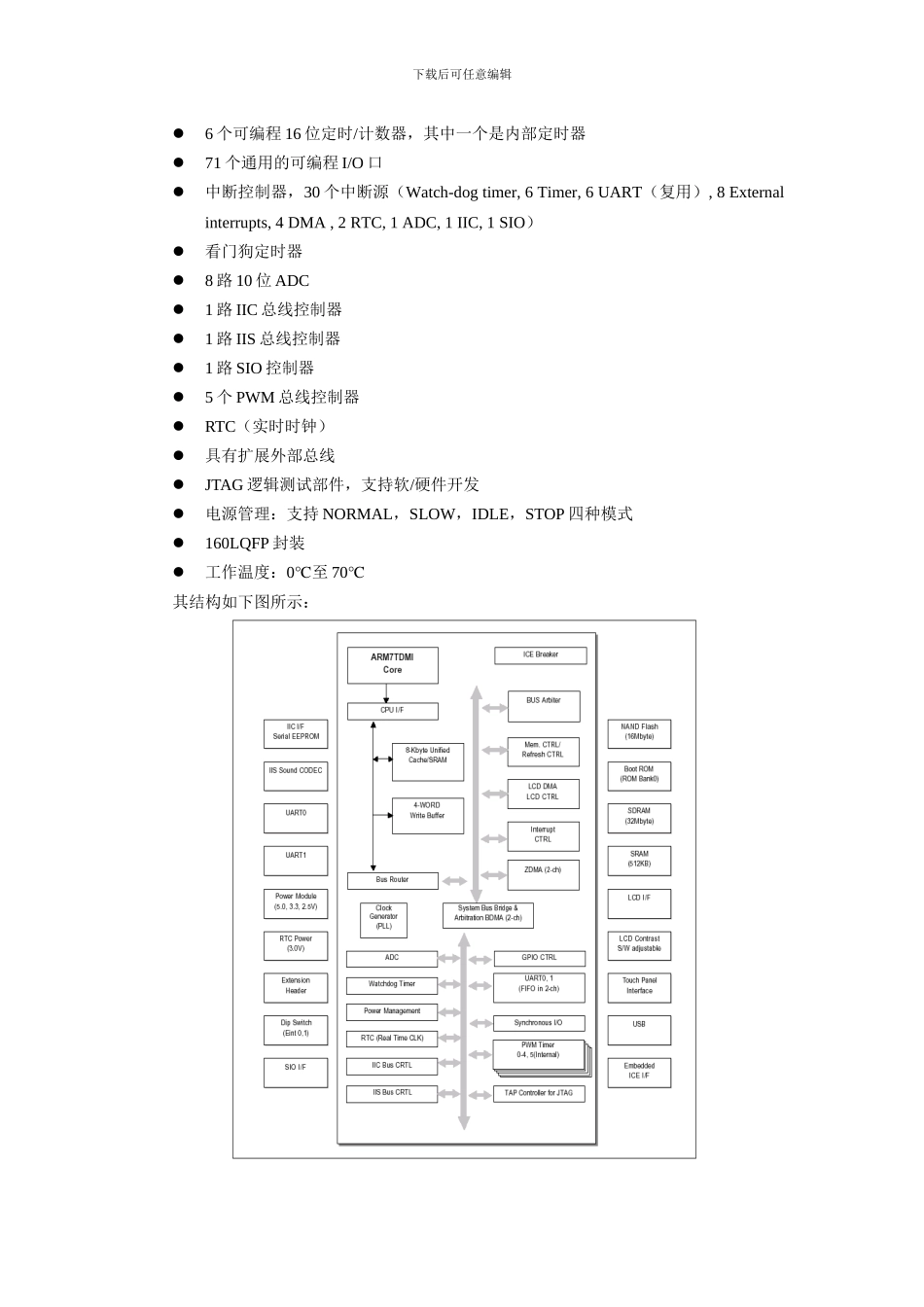

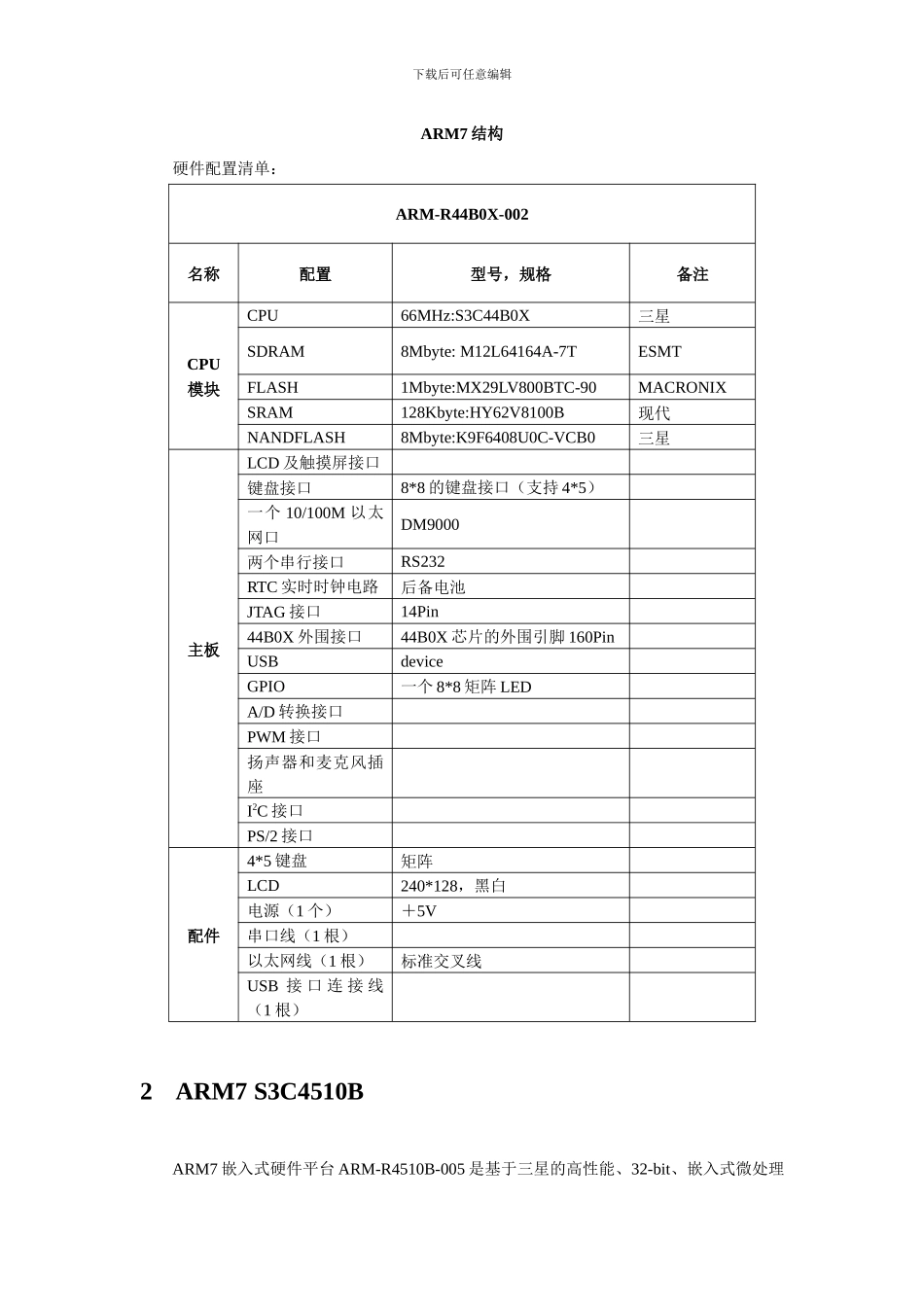

下载后可任意编辑32 位 ARM7 嵌入式硬件平台简介1 ARM7 S3C44B0XARM-R44B0X-002（S3C44B0X）ARM7 嵌入式硬件平台 ARM-R44B0X-002 是基于三星的高性能、32-bit、嵌入式微处理器 S3C44B0X 的单板计算机。S3C44B0X 是三星公司推出的针对嵌入式应用的 16/32 位嵌入式处理器，它的核心是基于 ARM 公司的 ARM7TDMI 实现的，集成了多种外围部件，主要有：2.5V 静态 CPU 内核电压，SAMBA II 总线体系结构，工作频率最高可达 66MHz8KB 的 Cache/SRAM扩展内存控制器，8 个内存 BANK，支持 SDRAM，EDO DRAM，SRAM，Flash等支持大、小端模式（Little/Big endian）LCD 控制器（可支持 16 级灰度，256 色的 DSTN），带一个 LCD 专用的 DMA两个 UART（兼容 IrDA1.0, 16-byte FIFO）四个 DMA，其中两个通用的 ZDMA 通道，两个 BDMA下载后可任意编辑6 个可编程 16 位定时/计数器，其中一个是内部定时器71 个通用的可编程 I/O 口中断控制器，30 个中断源（Watch-dog timer, 6 Timer, 6 UART（复用）, 8 External interrupts, 4 DMA , 2 RTC, 1 ADC, 1 IIC, 1 SIO）看门狗定时器8 路 10 位 ADC1 路 IIC 总线控制器1 路 IIS 总线控制器1 路 SIO 控制器5 个 PWM 总线控制器RTC（实时时钟）具有扩展外部总线JTAG 逻辑测试部件，支持软/硬件开发电源管理：支持 NORMAL，SLOW，IDLE，STOP 四种模式160LQFP 封装工作温度：0℃至 70℃其结构如下图所示：下载后可任意编辑ARM7 结构硬件配置清单：ARM-R44B0X-002名称配置型号，规格备注CPU模块CPU66MHz:S3C44B0X三星SDRAM8Mbyte: M12L64164A-7TESMTFLASH1Mbyte:MX29LV800BTC-90MACRONIXSRAM128Kbyte:HY62V8100B现代NANDFLASH8Mbyte:K9F6408U0C-VCB0三星主板LCD 及触摸屏接口键盘接口8*8 的键盘接口（支持 4*5）一个 10/100M 以太网口DM9000两个串行接口RS232RTC 实时时钟电路后备电池JTAG 接口14Pin44B0X 外围接口44B0X 芯片的外围引脚 160PinUSBdeviceGPIO一个 8*8 矩阵 LEDA/D 转换接口PWM 接口扬声器和麦克风插座I2C 接口PS/2 接口配件4*5 键盘矩阵LCD240*128，黑白电源（1 个）＋5V串口线（1 根）以太网线（1 根）标准交叉线USB 接 口 连 接 线（1 根）2 ARM7 S3C4510BARM7 嵌入式硬件平台 ARM-R4510B-005 是基于三星的高性能、32-bit、嵌...
