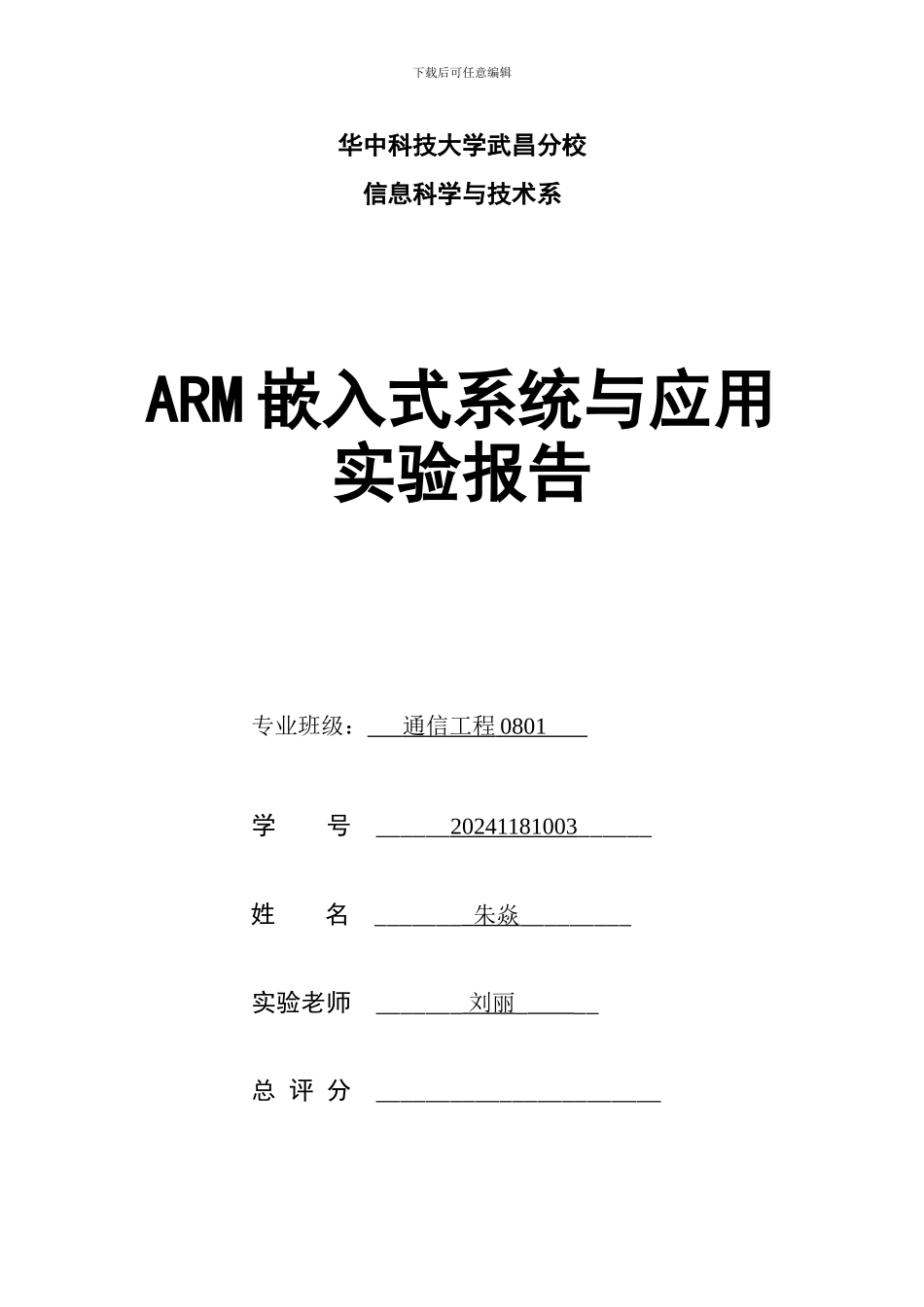

下载后可任意编辑华中科技大学武昌分校信息科学与技术系ARM 嵌入式系统与应用实验报告专业班级： 通信工程 0801 学 号 ______20241181003______姓 名 _______ 朱焱 _________实验老师 _______ 刘丽 _ __ 总 评 分 _______________________下载后可任意编辑 实验一 汇编指令试验一、实验目的􀀀 掌握ARM7TMDI 汇编指令的用法，并能编写简单的汇编程序；􀀀 学习ARM 微控制器的16 位Thumb 汇编指令的使用方法􀀀 掌握指令的条件执行二、实验设备􀀀 硬件：嵌入式实验平台一套、仿真器一个、PC 机一台。􀀀 软件：Windows 98/2000/NT/XP 操作系统、仿真器驱动程序、ADS 开发软件一套。三、实验内容分别使用ARM、Thumb 指令ADD,MOV,CMP,B 计算1＋2＋3＋…＋N 的值。四、实验原理ARM 处理器共有两种工作状态：􀀀 ARM 32 位，这种状态下执行字对准的ARM 指令。􀀀 Thumb 16 位，这种状态下执行半字对准的Thumb 指令。注意：ARM 和Thumb 之间状态的切换不影响处理器的模式或寄存器的内容。ARM 处理器在两种工作状态之间可以切换。(1) 进入Thumb 状态。当操作数寄存器的状态位0 为1 时，执行BX 指令进入Thumb 状态。假如处理器在Thumb 状态进入异常，则当从异常出来（IRQ、FIQ、Undef、Abort、SWI）返回时，自动切换到Thumb 状态。(2)进入ARM 状态。当操作数寄存器的状态位0 为0 时，执行BX 指令进入ARM 状态。处理器进行异常处理（IRQ、FIQ、Undef、Abort、SWI）。在此情况下，把PC 放入异常模式链接寄存器中。从异常向量地址开始执行也可以进入ARM 状态。Thumb 状态下的寄存器集是ARM 状态下寄存器集的子集。程序员可以直接访问8 个通用寄存器（R0－R7）、PC、SP、LR 和CPSP。每一种特权模式都有一组SP、LR 和SPSR。􀀀 Thumb 状态的R0-R7 与ARM 状态的R0-R7 一致。􀀀 Thumb 状态的CPSR 和SPSR 与ARM 状态下的CPSR 和SPSR 一致。􀀀 Thumb 状态的SP 映射到ARM 状态的R13。􀀀 Thumb 状态的LR 映射到ARM 状态的R14。􀀀 Thumb 状态的PC 映射到ARM 状态的PC(R15)。本程序使用R0 保存结果，所以一开始就要初始化为0；循环执行R0=R0+R1,R1 为循环计数器，从1 开始计数，每一次循环R1 加1；当循环计数器R1 的值到达N 时，运算结束。五、实验操作步骤1．启动ADS1.2,使用ARM Execuatable Image 工程模板建立一个工程ASM_Project。2．建立源文件test2.s,编写实验程...
