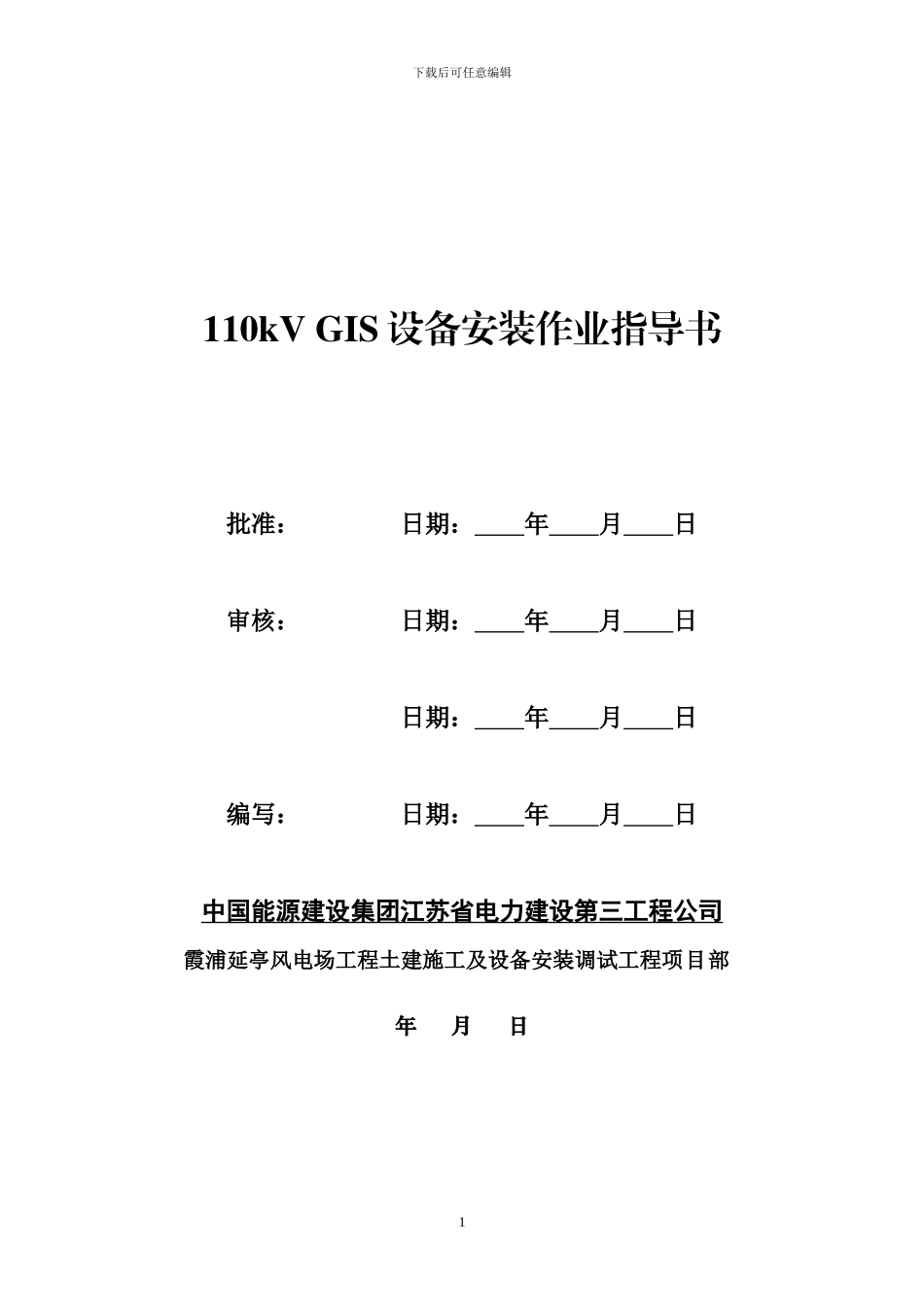

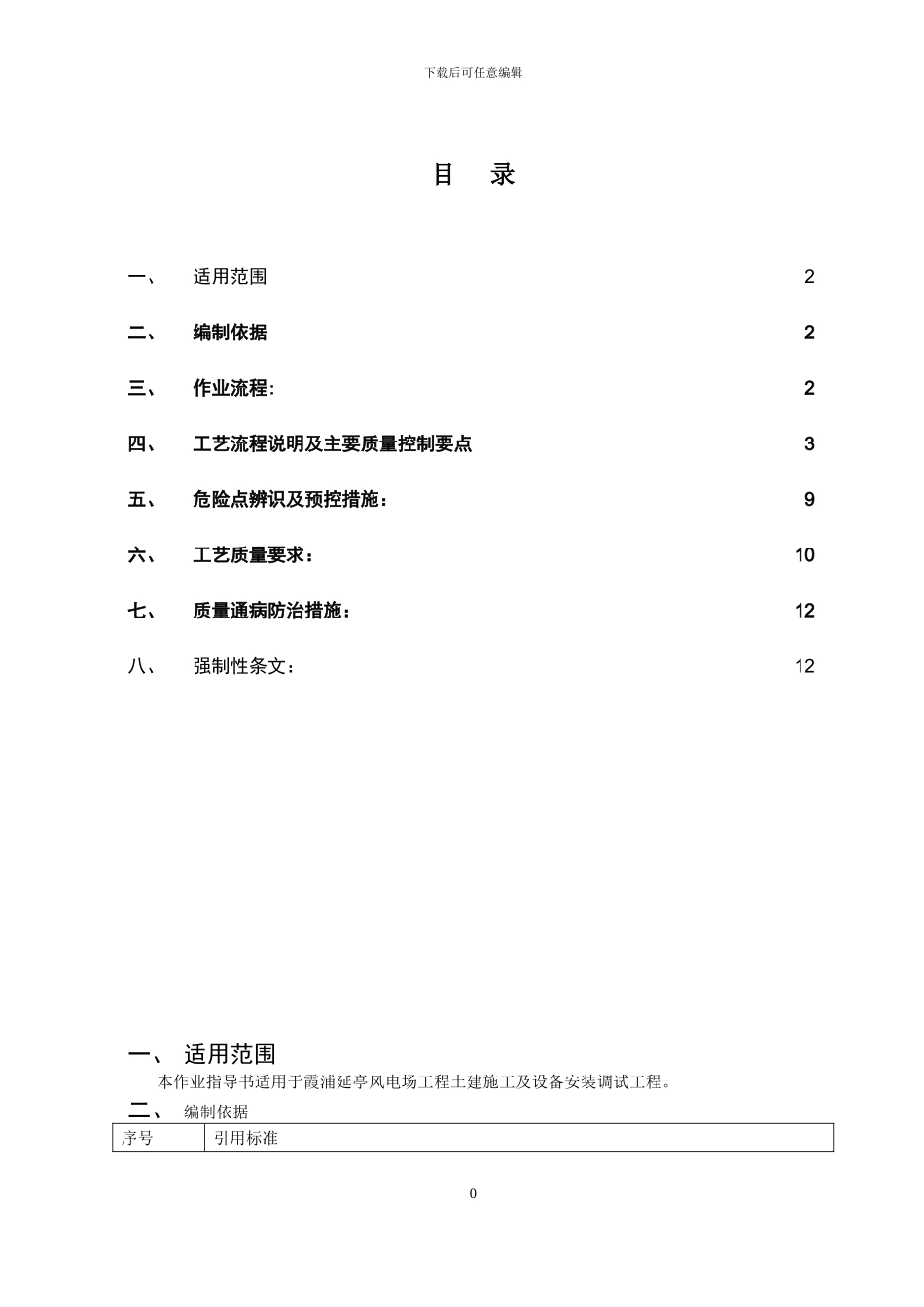

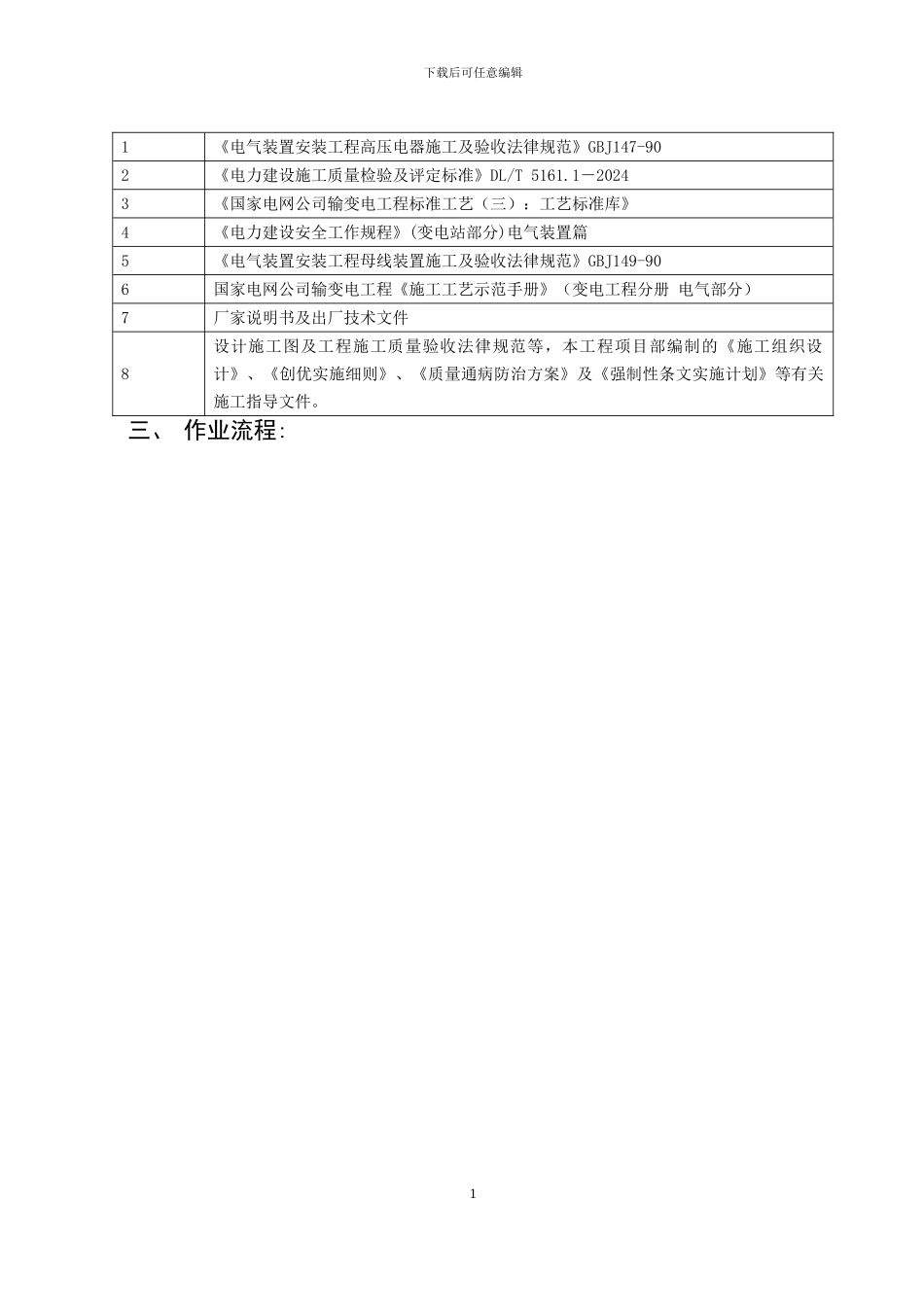

下载后可任意编辑110kV GIS 设备安装作业指导书批准： 日期： 年 月 日审核： 日期： 年 月 日 日期： 年 月 日编写： 日期： 年 月 日中国能源建设集团江苏省电力建设第三工程公司 霞浦延亭风电场工程土建施工及设备安装调试工程项目部年 月 日1下载后可任意编辑目 录一、适用范围2二、编制依据2三、作业流程:2四、工艺流程说明及主要质量控制要点3五、危险点辨识及预控措施：9六、工艺质量要求：10七、质量通病防治措施：12八、强制性条文：12一、 适用范围 本作业指导书适用于霞浦延亭风电场工程土建施工及设备安装调试工程。二、 编制依据序号引用标准0下载后可任意编辑1《电气装置安装工程高压电器施工及验收法律规范》GBJ147-902《电力建设施工质量检验及评定标准》DL/T 5161.1－20243《国家电网公司输变电工程标准工艺（三）：工艺标准库》4《电力建设安全工作规程》(变电站部分)电气装置篇5《电气装置安装工程母线装置施工及验收法律规范》GBJ149-906国家电网公司输变电工程《施工工艺示范手册》（变电工程分册 电气部分）7厂家说明书及出厂技术文件8设计施工图及工程施工质量验收法律规范等，本工程项目部编制的《施工组织设计》、《创优实施细则》、《质量通病防治方案》及《强制性条文实施计划》等有关施工指导文件。三、 作业流程:1下载后可任意编辑图 3-1 GIS 安装作业流程图四、 工艺流程说明及主要质量控制要点4.1 作业准备4.1.1、人员配备工序名称工作人数负责人监护人施工准备土建验收、基础复测设备组装设备固定电缆敷设及二次接线管道连接及其它附件安装真空处理、充 SF6 气体设备调整现场检查和试验质量验收2下载后可任意编辑设备吊装及对接5 人黄平华黄斌设备附件安装4 人黄平华黄斌抽真空、充 SF6 气体2 人黄平华黄斌4.1.2、材料准备序号材料及要求1各类密封胶、涂于导体接触面的电力复合脂、洗涤剂（乙醇、丙酮）、白棉布、擦拭纸、透明塑料薄膜4.1.3、主要工器具及仪器准备名称规格/型号单位数量备注汽车吊25T辆1水平仪把2柔性吊带条2撬棍把3扭力扳手套2开口、梅花扳手等各种形式紧固工具套2榔头大的把2SF6 气体回收充气装置台1钢卷尺5m个2抽真空泵台1干湿度计个1SF6 密度表个1微量水份仪台1气体检漏仪台1卸扣3T个4链条葫芦3T个44.2、作业质量要求4.2.1 GIS 设备在运输和装卸过程中不得倒置、倾翻、碰撞和受到剧烈的振动。4.2.2 充有六氟化硫等气体的运输单元，应按产品技术...
