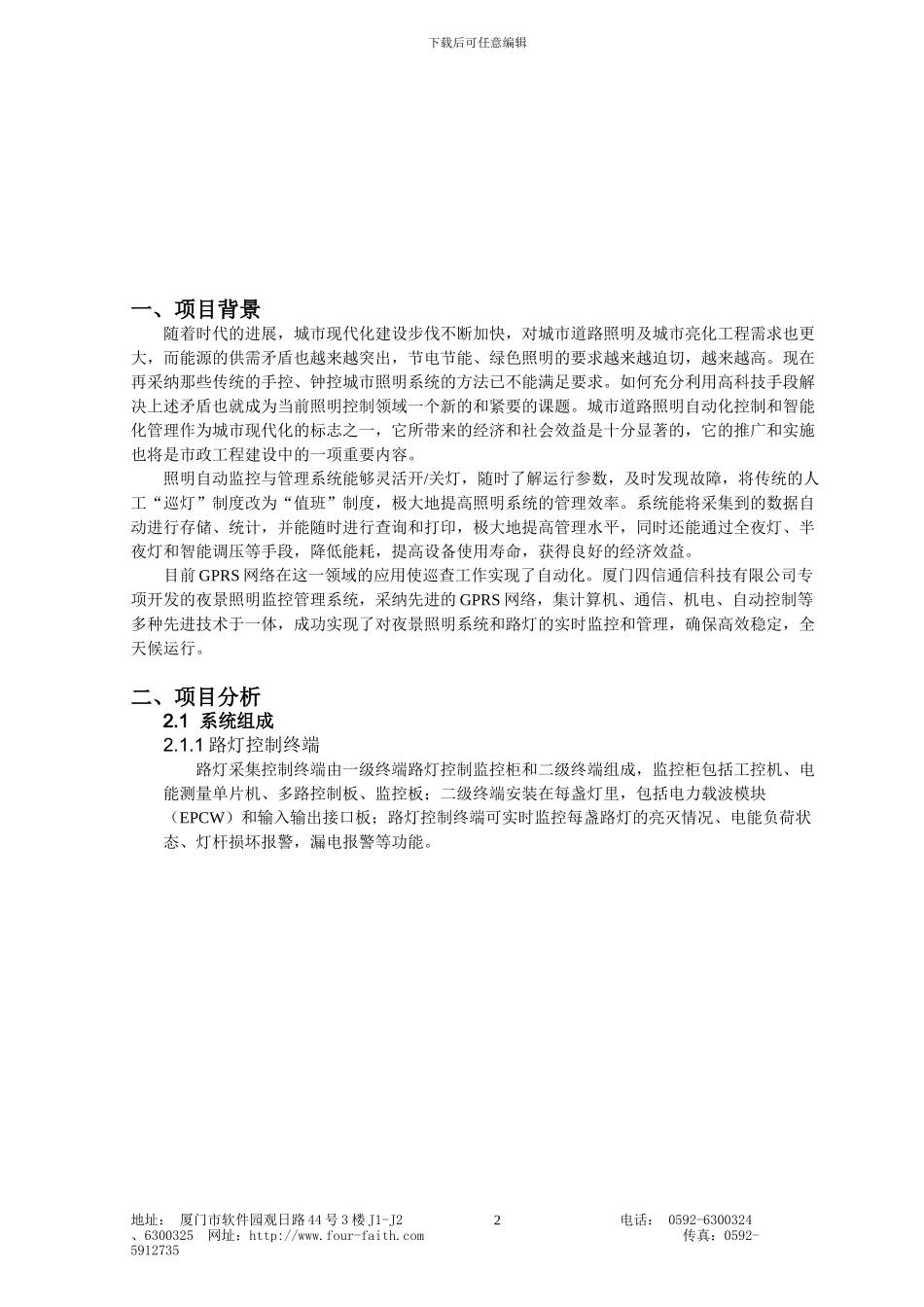

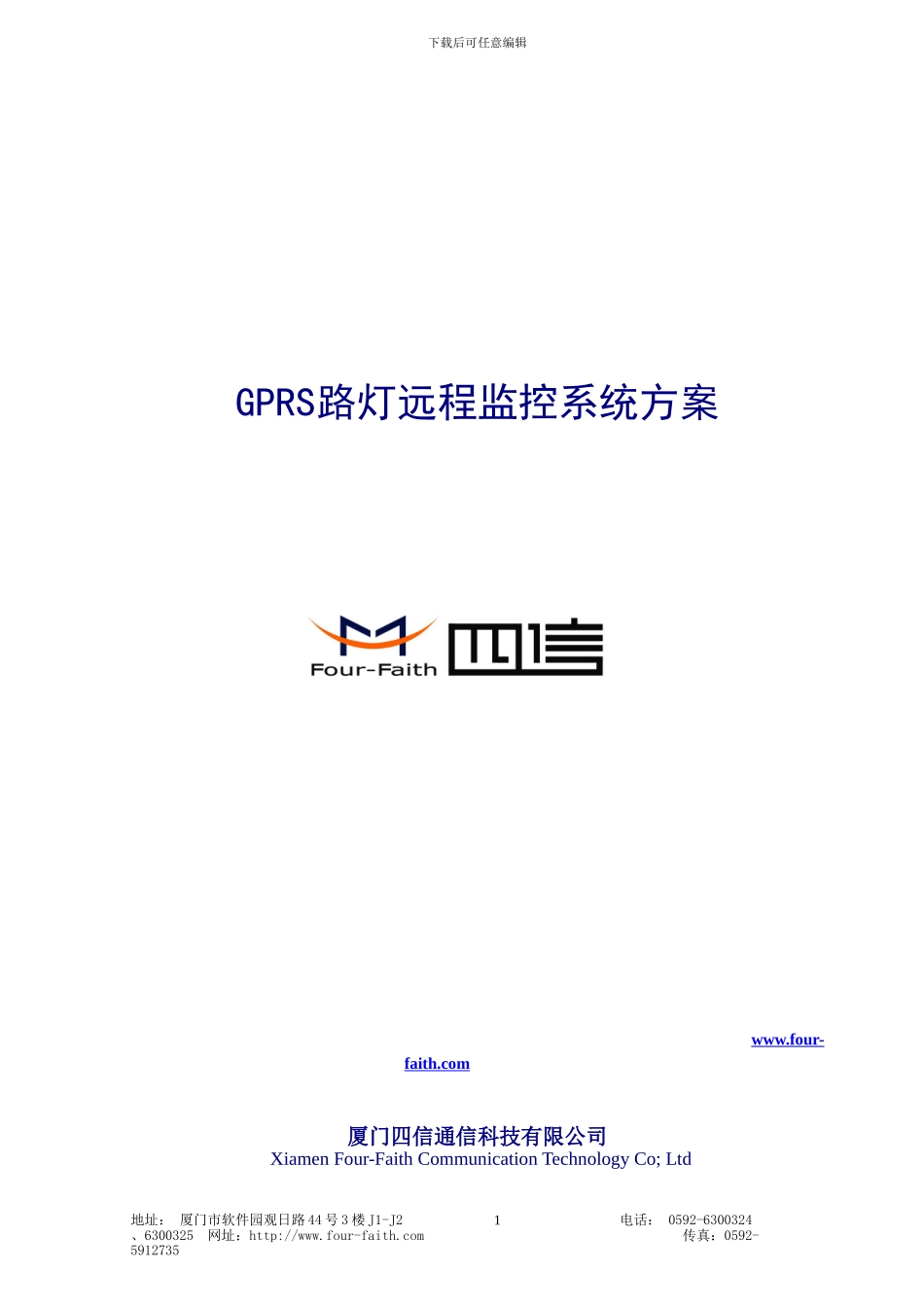

下载后可任意编辑GPRS路灯远程监控系统方案 www.four-faith.com 厦门四信通信科技有限公司Xiamen Four-Faith Communication Technology Co; Ltd 地址: 厦门市软件园观日路 44 号 3 楼 J1-J2 1 电话: 0592-6300324 、6300325 网址:http://www.four-faith.com 传真:0592-5912735 下载后可任意编辑一、项目背景随着时代的进展,城市现代化建设步伐不断加快,对城市道路照明及城市亮化工程需求也更大,而能源的供需矛盾也越来越突出,节电节能、绿色照明的要求越来越迫切,越来越高。现在再采纳那些传统的手控、钟控城市照明系统的方法已不能满足要求。如何充分利用高科技手段解决上述矛盾也就成为当前照明控制领域一个新的和紧要的课题。城市道路照明自动化控制和智能化管理作为城市现代化的标志之一,它所带来的经济和社会效益是十分显著的,它的推广和实施也将是市政工程建设中的一项重要内容。照明自动监控与管理系统能够灵活开/关灯,随时了解运行参数,及时发现故障,将传统的人工“巡灯”制度改为“值班”制度,极大地提高照明系统的管理效率。系统能将采集到的数据自动进行存储、统计,并能随时进行查询和打印,极大地提高管理水平,同时还能通过全夜灯、半夜灯和智能调压等手段,降低能耗,提高设备使用寿命,获得良好的经济效益。目前 GPRS 网络在这一领域的应用使巡查工作实现了自动化。厦门四信通信科技有限公司专项开发的夜景照明监控管理系统,采纳先进的 GPRS 网络,集计算机、通信、机电、自动控制等多种先进技术于一体,成功实现了对夜景照明系统和路灯的实时监控和管理,确保高效稳定,全天候运行。二、项目分析2.1 系统组成2.1.1 路灯控制终端路灯采集控制终端由一级终端路灯控制监控柜和二级终端组成,监控柜包括工控机、电能测量单片机、多路控制板、监控板;二级终端安装在每盏灯里,包括电力载波模块(EPCW)和输入输出接口板;路灯控制终端可实时监控每盏路灯的亮灭情况、电能负荷状态、灯杆损坏报警,漏电报警等功能。地址: 厦门市软件园观日路 44 号 3 楼 J1-J2 2 电话: 0592-6300324 、6300325 网址:http://www.four-faith.com 传真:0592-5912735 下载后可任意编辑2.1.2 无线传输设备四信 F2103 采纳工业 DB9 串口,通过 232/485 和路灯监控终端内的 PLC 相连,内插SIM 数据卡通过 GPRS 网使得路灯监控终端和数据管理中心形成网络通信,实现数据管理中心远程...
