labview虚拟仪器设计报告

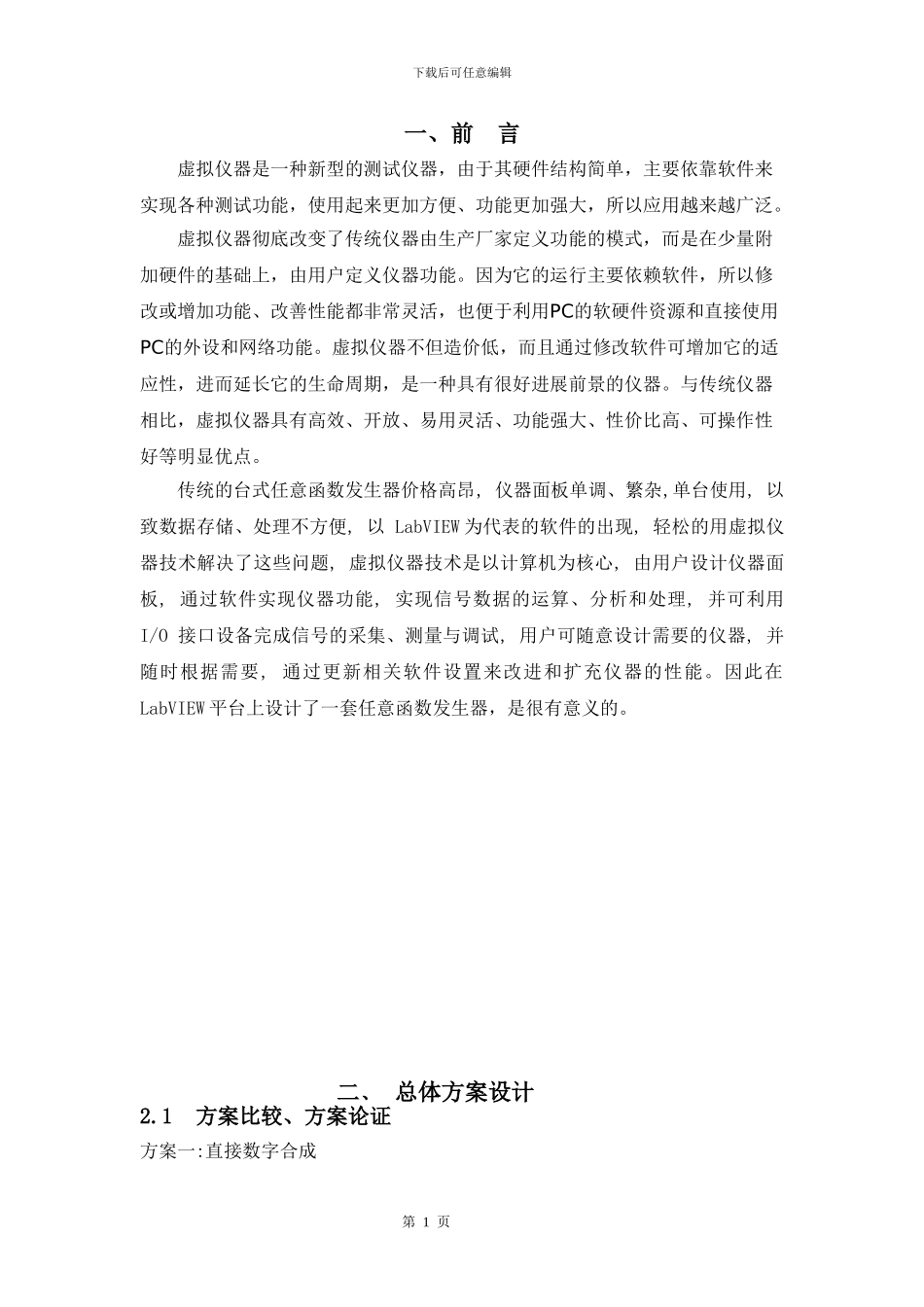

labview虚拟仪器设计报告_第1页
1/24

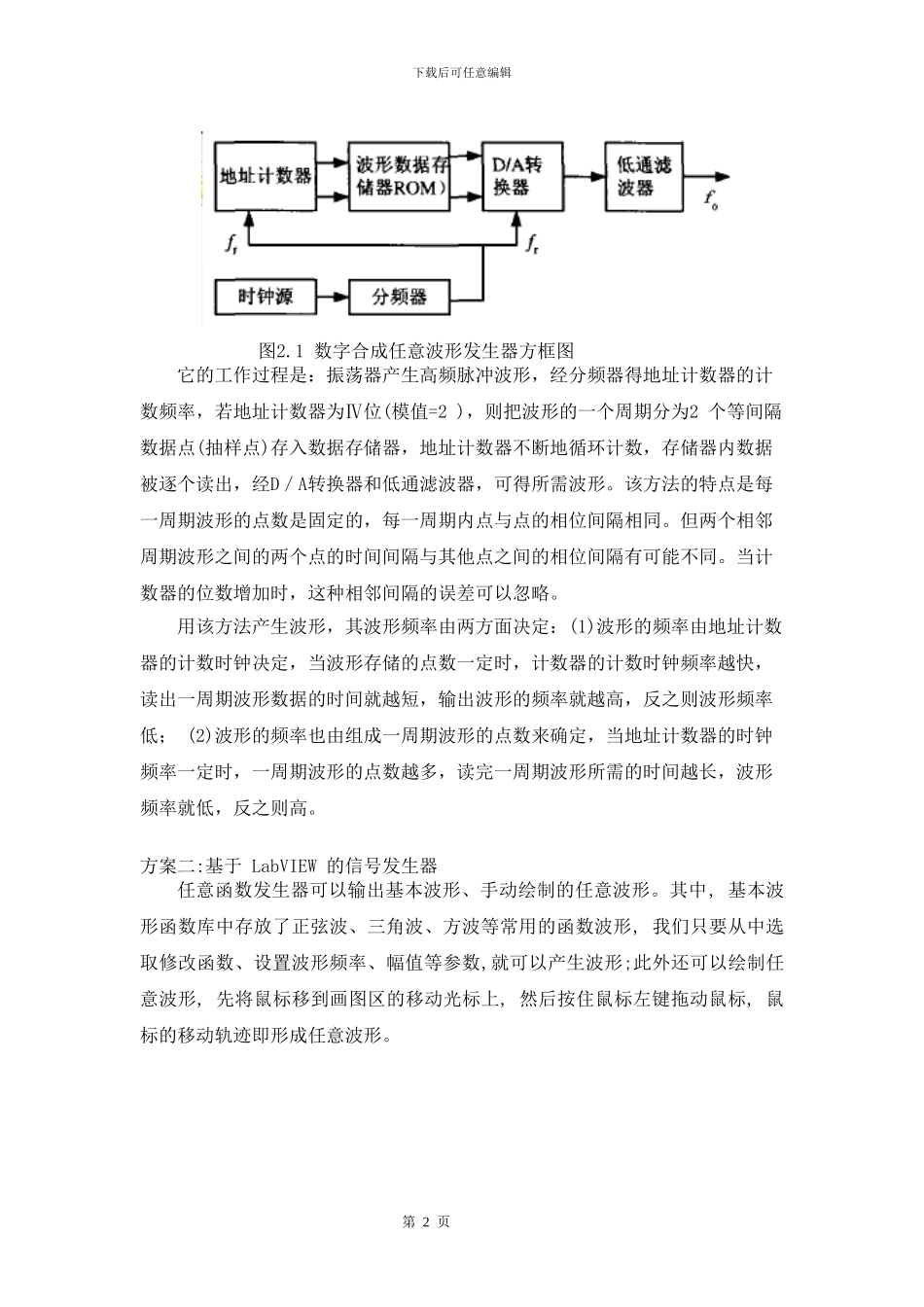

labview虚拟仪器设计报告_第2页
2/24

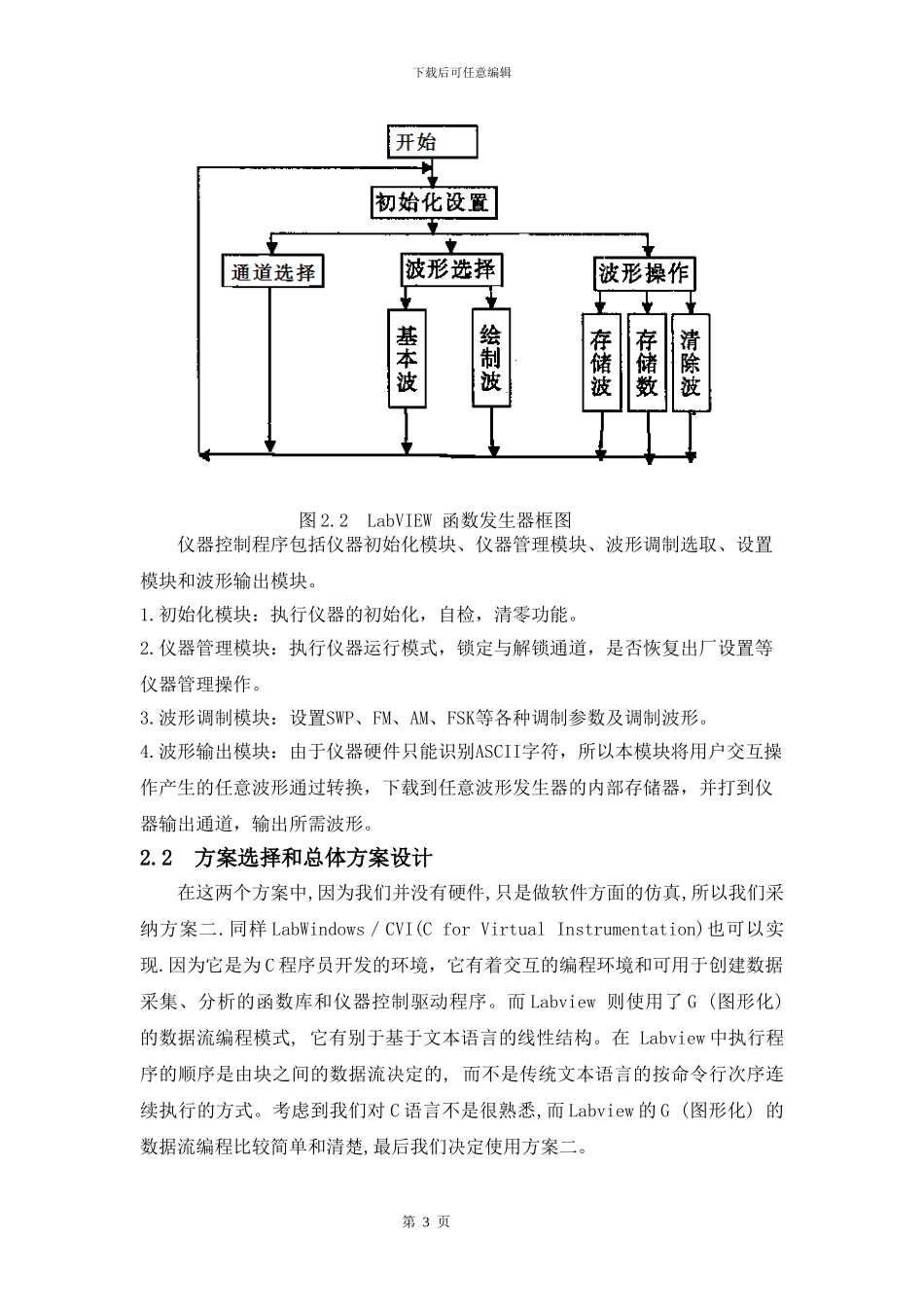

labview虚拟仪器设计报告_第3页
3/24
下载后可任意编辑一、前 言虚拟仪器是一种新型的测试仪器,由于其硬件结构简单,主要依靠软件来实现各种测试功能,使用起来更加方便、功能更加强大,所以应用越来越广泛。虚拟仪器彻底改变了传统仪器由生产厂家定义功能的模式,而是在少量附加硬件的基础上,由用户定义仪器功能。因为它的运行主要依赖软件,所以修改或增加功能、改善性能都非常灵活,也便于利用PC的软硬件资源和直接使用PC的外设和网络功能。虚拟仪器不但造价低,而且通过修改软件可增加它的适应性,进而延长它的生命周期,是一种具有很好进展前景的仪器。与传统仪器相比,虚拟仪器具有高效、开放、易用灵活、功能强大、性价比高、可操作性好等明显优点。 传统的台式任意函数发生器价格高昂, 仪器面板单调、繁杂,单台使用, 以致数据存储、处理不方便, 以 LabVIEW 为代表的软件的出现, 轻松的用虚拟仪器技术解决了这些问题, 虚拟仪器技术是以计算机为核心, 由用户设计仪器面板, 通过软件实现仪器功能, 实现信号数据的运算、分析和处理, 并可利用I/O 接口设备完成信号的采集、测量与调试, 用户可随意设计需要的仪器, 并随时根据需要, 通过更新相关软件设置来改进和扩充仪器的性能。因此在LabVIEW 平台上设计了一套任意函数发生器,是很有意义的。 二﹑ 总体方案设计2.1方案比较、方案论证方案一:直接数字合成 第 1 页下载后可任意编辑 图2.1 数字合成任意波形发生器方框图它的工作过程是:振荡器产生高频脉冲波形,经分频器得地址计数器的计数频率,若地址计数器为Ⅳ位(模值=2 ),则把波形的一个周期分为2 个等间隔数据点(抽样点)存入数据存储器,地址计数器不断地循环计数,存储器内数据被逐个读出,经D/A转换器和低通滤波器,可得所需波形。该方法的特点是每一周期波形的点数是固定的,每一周期内点与点的相位间隔相同。但两个相邻周期波形之间的两个点的时间间隔与其他点之间的相位间隔有可能不同。当计数器的位数增加时,这种相邻间隔的误差可以忽略。用该方法产生波形,其波形频率由两方面决定:(1)波形的频率由地址计数器的计数时钟决定,当波形存储的点数一定时,计数器的计数时钟频率越快,读出一周期波形数据的时间就越短,输出波形的频率就越高,反之则波形频率低; (2)波形的频率也由组成一周期波形的点数来确定,当地址计数器的时钟频率一定时,一周期波形的点数越多,读完一周期波形所需的时间越长,波形频率就低,反之则高。方案二:基于...
