Oracle的逻辑结构、物理结构与实例

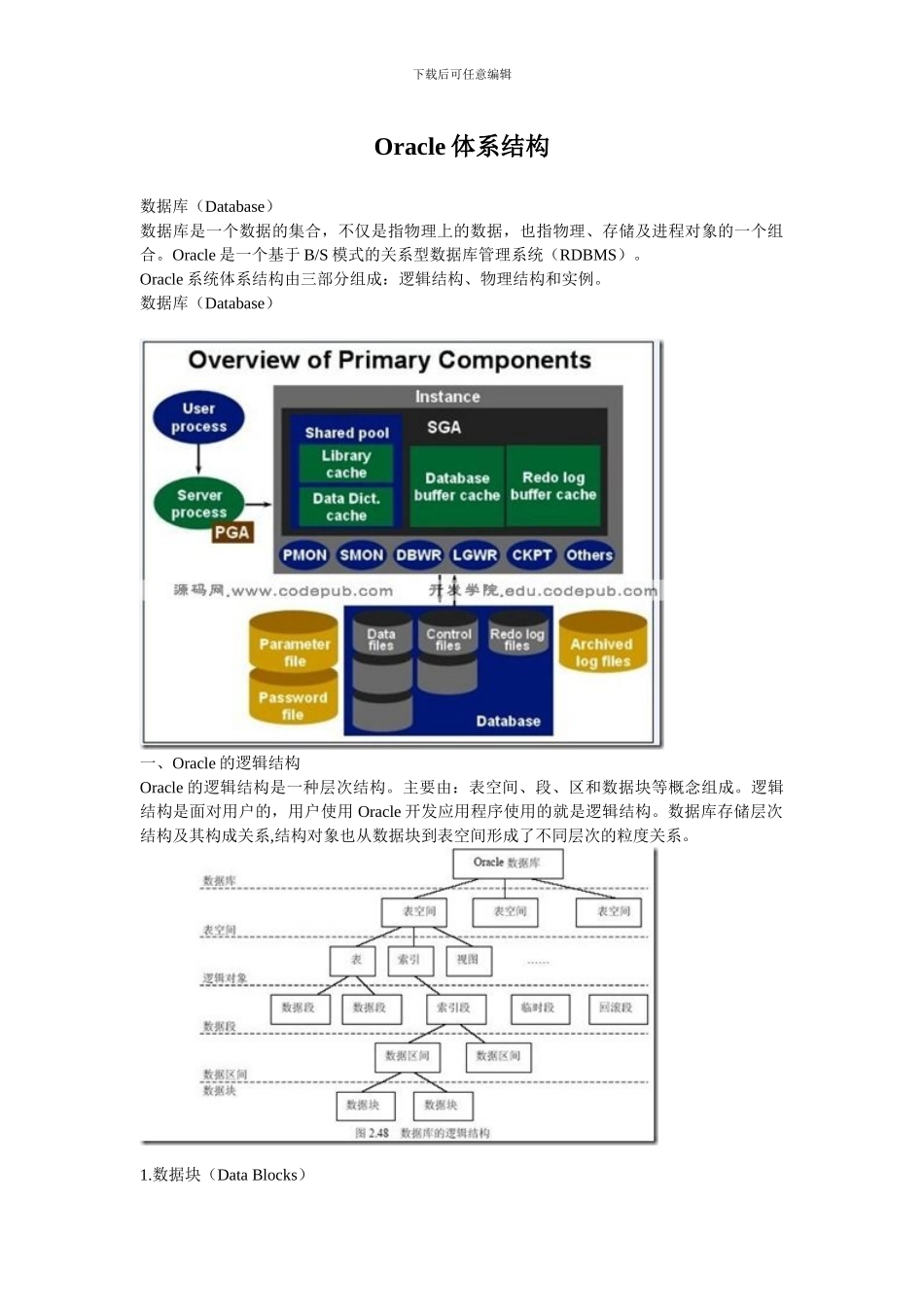

下载后可任意编辑Oracle 体系结构数据库（Database）数据库是一个数据的集合，不仅是指物理上的数据，也指物理、存储及进程对象的一个组合。Oracle 是一个基于 B/S 模式的关系型数据库管理系统（RDBMS）。Oracle 系统体系结构由三部分组成：逻辑结构、物理结构和实例。数据库（Database）一、Oracle 的逻辑结构Oracle 的逻辑结构是一种层次结构。主要由：表空间、段、区和数据块等概念组成。逻辑结构是面对用户的，用户使用 Oracle 开发应用程序使用的就是逻辑结构。数据库存储层次结构及其构成关系,结构对象也从数据块到表空间形成了不同层次的粒度关系。1.数据块（Data Blocks）下载后可任意编辑数据块是 Oracle 最小的存储单位，Oracle 数据存放在“块”中。一个块占用一定的磁盘空间。特别注意的是，这里的“块”是 Oracle 的“数据块”，不是操作系统的“块”。Oracle 每次请求数据的时候，都是以块为单位。也就是说，Oracle 每次请求的数据是块的整数倍。假如 Oracle 请求的数据量不到一块，Oracle 也会读取整个块。所以说，“块”是Oracle 读写数据的最小单位或者最基本的单位。块的标准大小由初始化参数 DB_BLOCK_SIZE 指定。具有标准大小的块称为标准块(Standard Block)。块的大小和标准块的大小不同的块叫非标准块(Nonstandard Block)。操作系统每次执行 I/O 的时候，是以操作系统的块为单位;Oracle 每次执行 I/O 的时候，都是以 Oracle 的块为单位。Oracle 数据块大小一般是操作系统块的整数倍。数据块的格式(Data Block Format)块中存放表的数据和索引的数据，无论存放哪种类型的数据，块的格式都是相同的，块由块头(header/Common and Variable),表目录(Table Directory),行目录(Row Directory),空余空间(Free Space)和行数据(Row Data)五部分组成，如下图 块头(header/Common and Variable)：存放块的基本信息，如：块的物理地址，块所属的段的类型(是数据段还是索引段)。表目录(Table Directory)：存放表的信息，即：假如一些表的数据被存放在这个块中，那么，这些表的相关信息将被存放在“表目录”中。行目录(Row Directory)：假如块中有行数据存在，则，这些行的信息将被记录在行目录中。这些信息包括行的地址等。行数据(Row Data)：是真正存放表数据和索引数据的地方。这部分空间是已被数据行占用的空间。下载后可任意编辑空余空间(Free Space)：空余空间是一个块中未使用的区...
