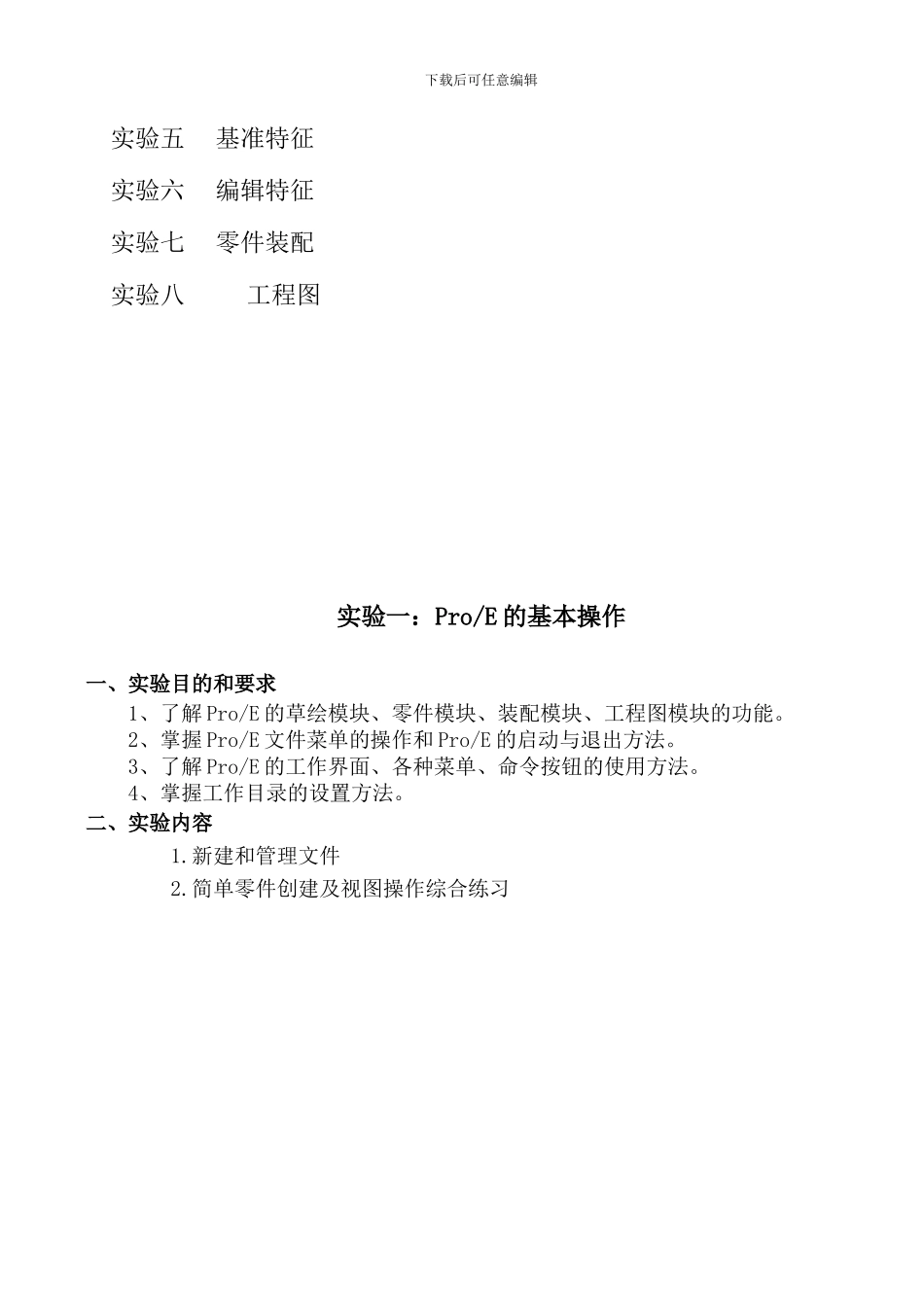

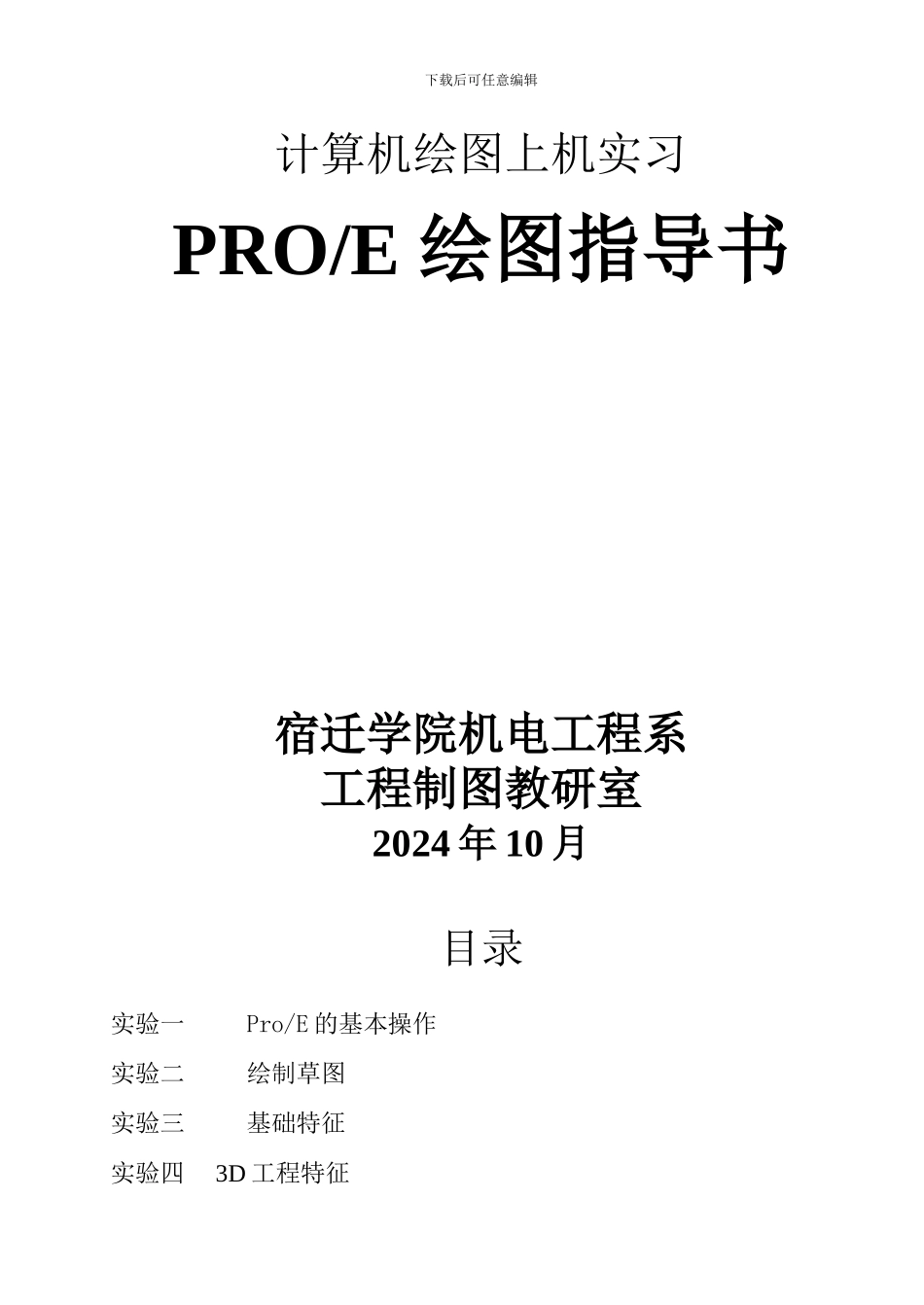

下载后可任意编辑计算机绘图上机实习PRO/E 绘图指导书宿迁学院机电工程系工程制图教研室2024 年 10 月目录实验一 Pro/E 的基本操作实验二 绘制草图实验三 基础特征实验四 3D 工程特征下载后可任意编辑实验五 基准特征实验六 编辑特征实验七 零件装配实验八 工程图实验一：Pro/E 的基本操作一、实验目的和要求1、了解 Pro/E 的草绘模块、零件模块、装配模块、工程图模块的功能。2、掌握 Pro/E 文件菜单的操作和 Pro/E 的启动与退出方法。3、了解 Pro/E 的工作界面、各种菜单、命令按钮的使用方法。4、掌握工作目录的设置方法。二、实验内容 1.新建和管理文件2.简单零件创建及视图操作综合练习下载后可任意编辑实验二：绘制草图一、实验目的和要求1、熟练掌握草绘环境的设置，草绘图形的绘制方法。2、掌握草图的编辑方法。3、掌握草图的尺寸标注和修改。4、熟练约束设置和删除方法。二、实验内容绘制如图 2-1~2-10 所示的截面。图 2-1 草绘练习 1下载后可任意编辑图 2-2 草绘练习 2 图 2-3 草绘练习 3 图 2-4 草绘练习 4图 2-5 草绘练习 5下载后可任意编辑图 2-6 草绘练习 6图 2-7 草绘练习 7图 2-8 草绘练习 8下载后可任意编辑图 2-9 草绘练习 9图 2-10 草绘练习 10下载后可任意编辑实验三 基础特征一、实验目的和要求1、掌握创建零件文件的方法。2、了解三维实体的实体特征、三维造型的一般原理。掌握草绘平面的设置，参考平面的设置，以及三维造型设计尺寸参照的设置。3、掌握基础特征的创建方法：拉伸、旋转、扫描、混合、螺旋扫描等。二、实验内容下载后可任意编辑图 3-1 建模练习图 3-2 建模练习图 3-3 建模练习下载后可任意编辑图 3-4 建模练习图 3-5 建模练习下载后可任意编辑图 3-6 建模练习图 3-7 建模练习 3下载后可任意编辑图 3-8 建模练习图 3-9 建模练习下载后可任意编辑图 3-10 建模练习 图 3-11 建模练习下载后可任意编辑图 3-12 建模练习图 3-13 建模练习下载后可任意编辑图 3-14 建模练习9．利用平行混合方式，绘制三个截面（两两相距 60）建立如图 3-118 所示的变形棱锥体。 图 3-15 变形棱锥体下载后可任意编辑图 3-16 烟斗零件图 3-17 管接头零件图 3-18 钻头零件下载后可任意编辑实验四：3D 工程特征一、实验目的和要求1、掌握孔特征创建的方法和技巧。2、熟练使用倒角和倒圆角命令。3、熟悉筋、壳、拔模特征的创建。...
