PLC基于可编程控制器的模拟量输入输出与电机监控装置

PLC基于可编程控制器的模拟量输入输出与电机监控装置_第1页
1/13
PLC基于可编程控制器的模拟量输入输出与电机监控装置_第2页
2/13
PLC基于可编程控制器的模拟量输入输出与电机监控装置_第3页
3/13

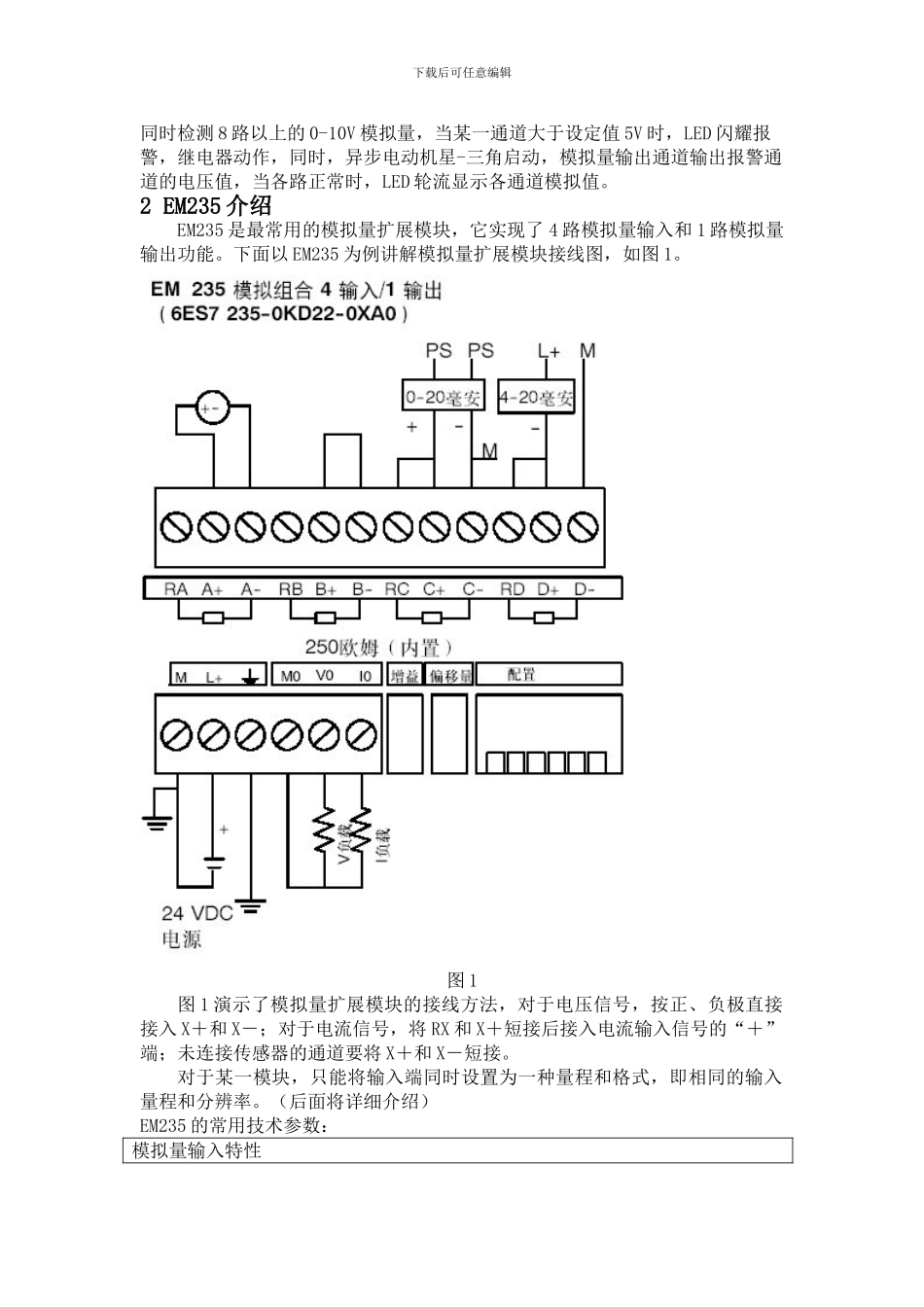

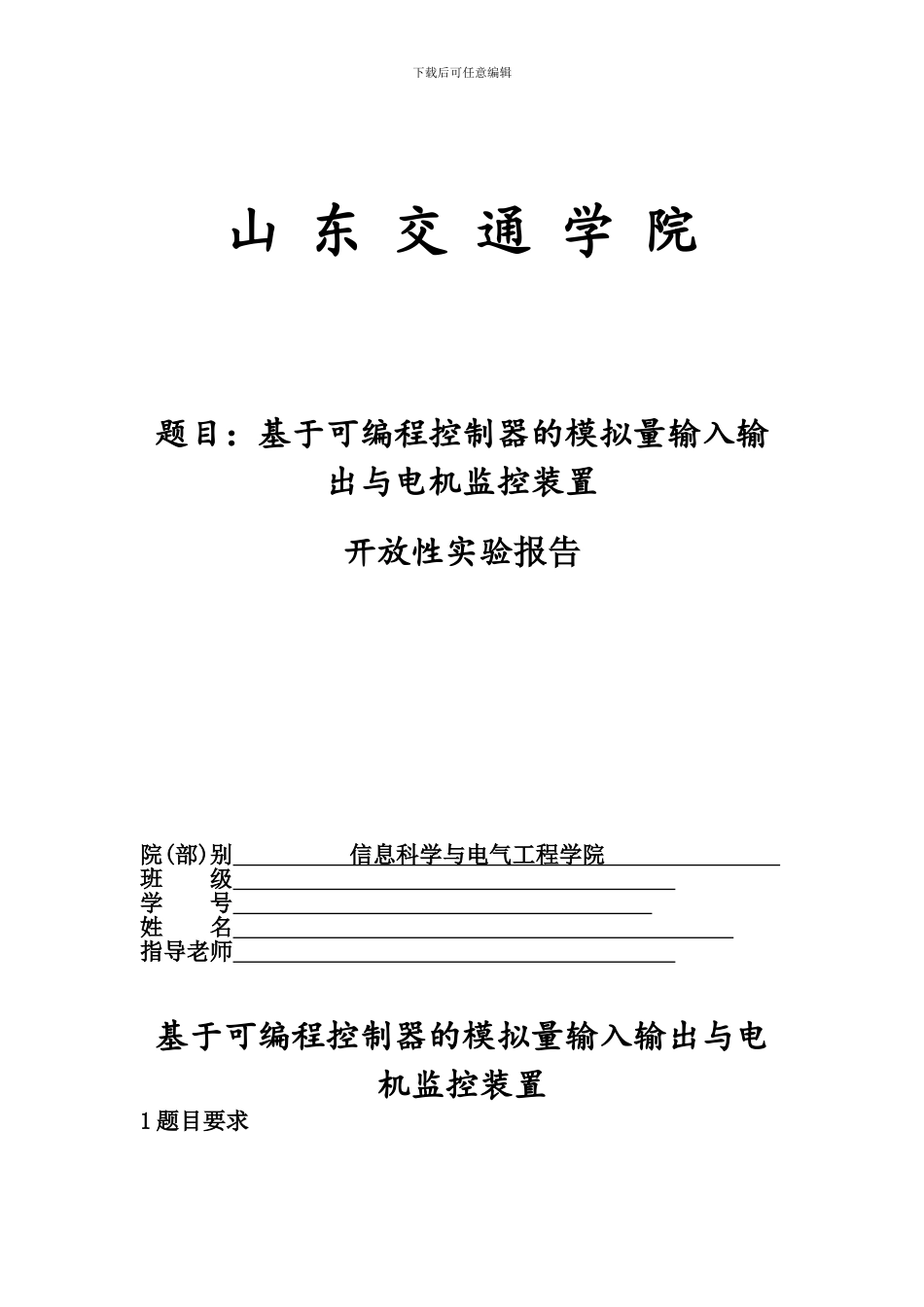

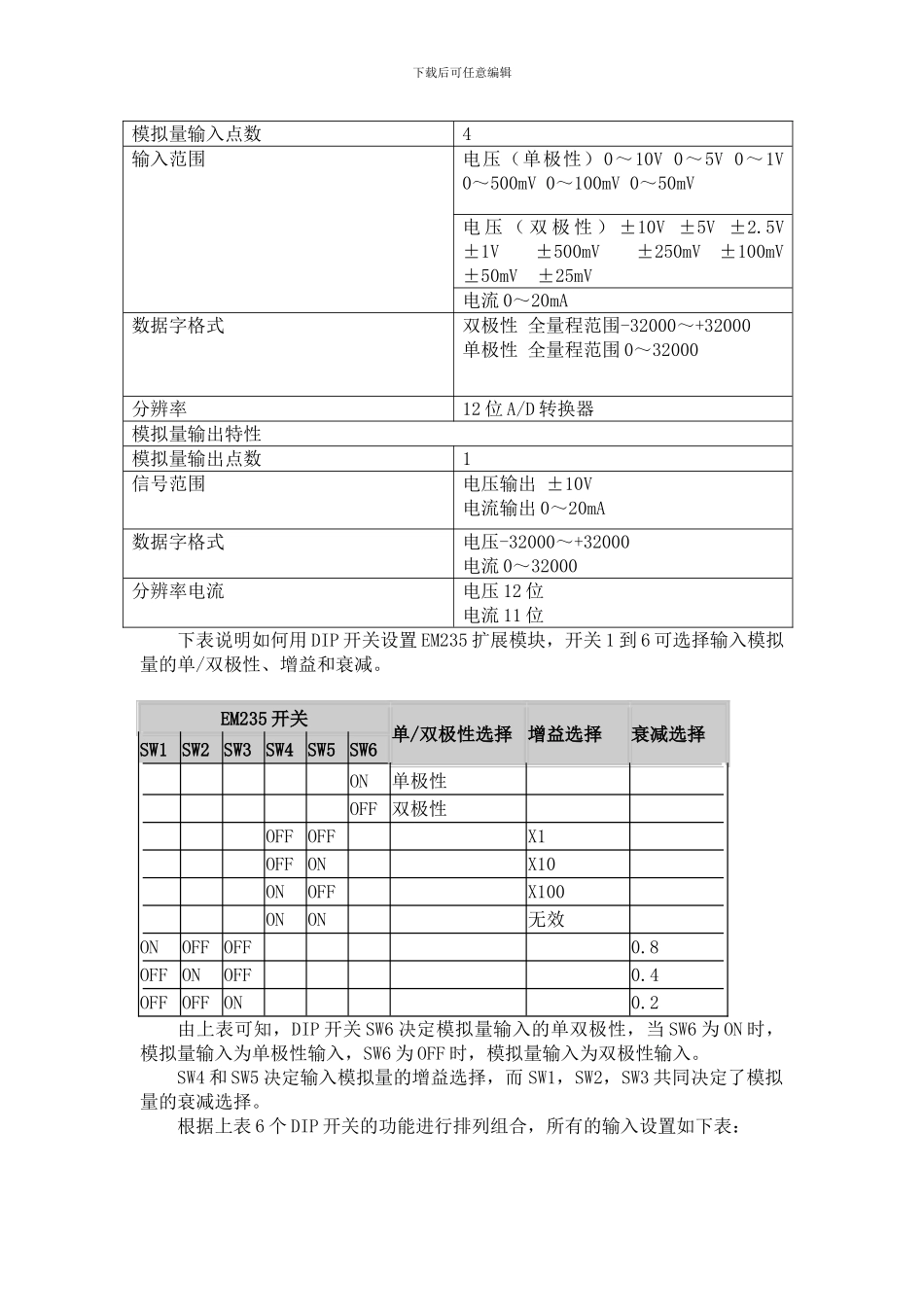

下载后可任意编辑山 东 交 通 学 院题目:基于可编程控制器的模拟量输入输出与电机监控装置开放性实验报告院(部)别 信息科学与电气工程学院 班 级 学 号 姓 名 指导老师 基于可编程控制器的模拟量输入输出与电机监控装置1 题目要求下载后可任意编辑同时检测 8 路以上的 0-10V 模拟量,当某一通道大于设定值 5V 时,LED 闪耀报警,继电器动作,同时,异步电动机星-三角启动,模拟量输出通道输出报警通道的电压值,当各路正常时,LED 轮流显示各通道模拟值。2 EM235 介绍EM235 是最常用的模拟量扩展模块,它实现了 4 路模拟量输入和 1 路模拟量输出功能。下面以 EM235 为例讲解模拟量扩展模块接线图,如图 1。图 1图 1 演示了模拟量扩展模块的接线方法,对于电压信号,按正、负极直接接入 X+和 X-;对于电流信号,将 RX 和 X+短接后接入电流输入信号的“+”端;未连接传感器的通道要将 X+和 X-短接。对于某一模块,只能将输入端同时设置为一种量程和格式,即相同的输入量程和分辨率。(后面将详细介绍)EM235 的常用技术参数:模拟量输入特性下载后可任意编辑模拟量输入点数4输入范围电压(单极性)0~10V 0~5V 0~1V 0~500mV 0~100mV 0~50mV 电 压 ( 双 极 性 ) ±10V ±5V ±2.5V ±1V ±500mV ±250mV ±100mV ±50mV ±25mV电流 0~20mA数据字格式双极性 全量程范围-32000~+32000单极性 全量程范围 0~32000分辨率12 位 A/D 转换器模拟量输出特性模拟量输出点数1信号范围电压输出 ±10V电流输出 0~20mA数据字格式电压-32000~+32000电流 0~32000分辨率电流电压 12 位电流 11 位下表说明如何用 DIP 开关设置 EM235 扩展模块,开关 1 到 6 可选择输入模拟量的单/双极性、增益和衰减。EM235 开关 单/双极性选择增益选择衰减选择SW1 SW2 SW3 SW4 SW5 SW6 ON单极性 OFF 双极性 OFF OFF X1 OFF ON X10 ONOFF X100 ONON 无效 ONOFF OFF 0.8OFF ONOFF 0.4OFF OFF ON 0.2由上表可知,DIP 开关 SW6 决定模拟量输入的单双极性,当 SW6 为 ON 时,模拟量输入为单极性输入,SW6 为 OFF 时,模拟量输入为双极性输入。SW4 和 SW5 决定输入模拟量的增益选择,而 SW1,SW2,SW3 共同决定了模拟量的衰减选择。根据上表 6 个 DIP 开关的功能进行排列组合,所有的输入设置如下表:下载后可任意编辑6 个 DI...
