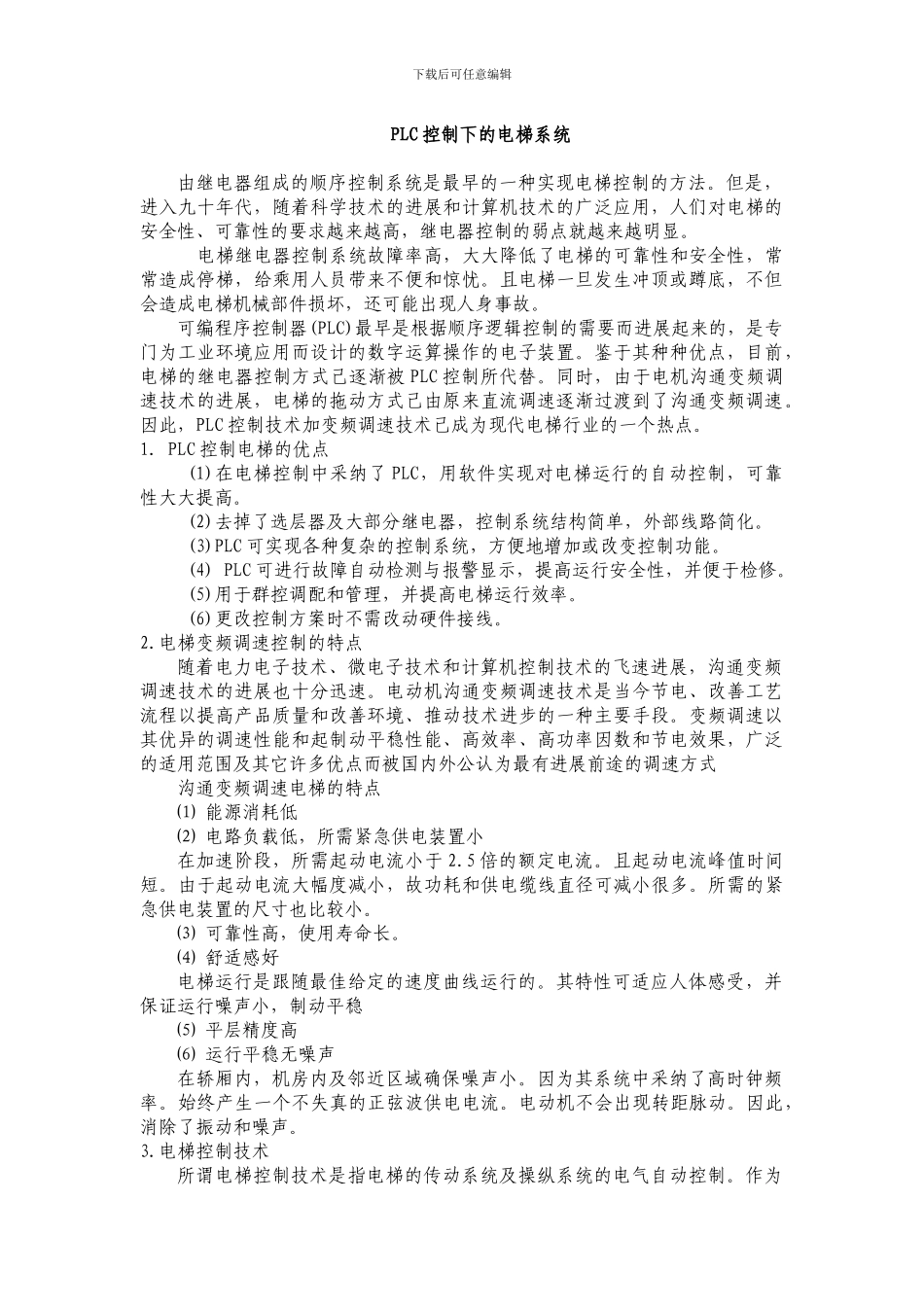

PLC控制下的电梯系统

下载后可任意编辑PLC 控制下的电梯系统由继电器组成的顺序控制系统是最早的一种实现电梯控制的方法。但是，进入九十年代，随着科学技术的进展和计算机技术的广泛应用，人们对电梯的安全性、可靠性的要求越来越高，继电器控制的弱点就越来越明显。 电梯继电器控制系统故障率高，大大降低了电梯的可靠性和安全性，常常造成停梯，给乘用人员带来不便和惊忧。且电梯一旦发生冲顶或蹲底，不但会造成电梯机械部件损坏，还可能出现人身事故。可编程序控制器(PLC)最早是根据顺序逻辑控制的需要而进展起来的，是专门为工业环境应用而设计的数字运算操作的电子装置。鉴于其种种优点，目前，电梯的继电器控制方式己逐渐被 PLC 控制所代替。同时，由于电机沟通变频调速技术的进展，电梯的拖动方式己由原来直流调速逐渐过渡到了沟通变频调速。因此，PLC 控制技术加变频调速技术己成为现代电梯行业的一个热点。1. PLC 控制电梯的优点(1)在电梯控制中采纳了 PLC，用软件实现对电梯运行的自动控制，可靠性大大提高。 (2)去掉了选层器及大部分继电器，控制系统结构简单，外部线路简化。 (3)PLC 可实现各种复杂的控制系统，方便地增加或改变控制功能。 (4) PLC 可进行故障自动检测与报警显示，提高运行安全性，并便于检修。 (5)用于群控调配和管理，并提高电梯运行效率。(6)更改控制方案时不需改动硬件接线。2.电梯变频调速控制的特点随着电力电子技术、微电子技术和计算机控制技术的飞速进展，沟通变频调速技术的进展也十分迅速。电动机沟通变频调速技术是当今节电、改善工艺流程以提高产品质量和改善环境、推动技术进步的一种主要手段。变频调速以其优异的调速性能和起制动平稳性能、高效率、高功率因数和节电效果，广泛的适用范围及其它许多优点而被国内外公认为最有进展前途的调速方式沟通变频调速电梯的特点⑴ 能源消耗低⑵ 电路负载低，所需紧急供电装置小在加速阶段，所需起动电流小于 2.5 倍的额定电流。且起动电流峰值时间短。由于起动电流大幅度减小，故功耗和供电缆线直径可减小很多。所需的紧急供电装置的尺寸也比较小。⑶ 可靠性高，使用寿命长。⑷ 舒适感好电梯运行是跟随最佳给定的速度曲线运行的。其特性可适应人体感受，并保证运行噪声小，制动平稳⑸ 平层精度高⑹ 运行平稳无噪声在轿厢内，机房内及邻近区域确保噪声小。因为其系统中采纳了高时钟频率。始终产生一个不失真的正弦波供电电流。电动机不会出现转距脉动。因此，...
