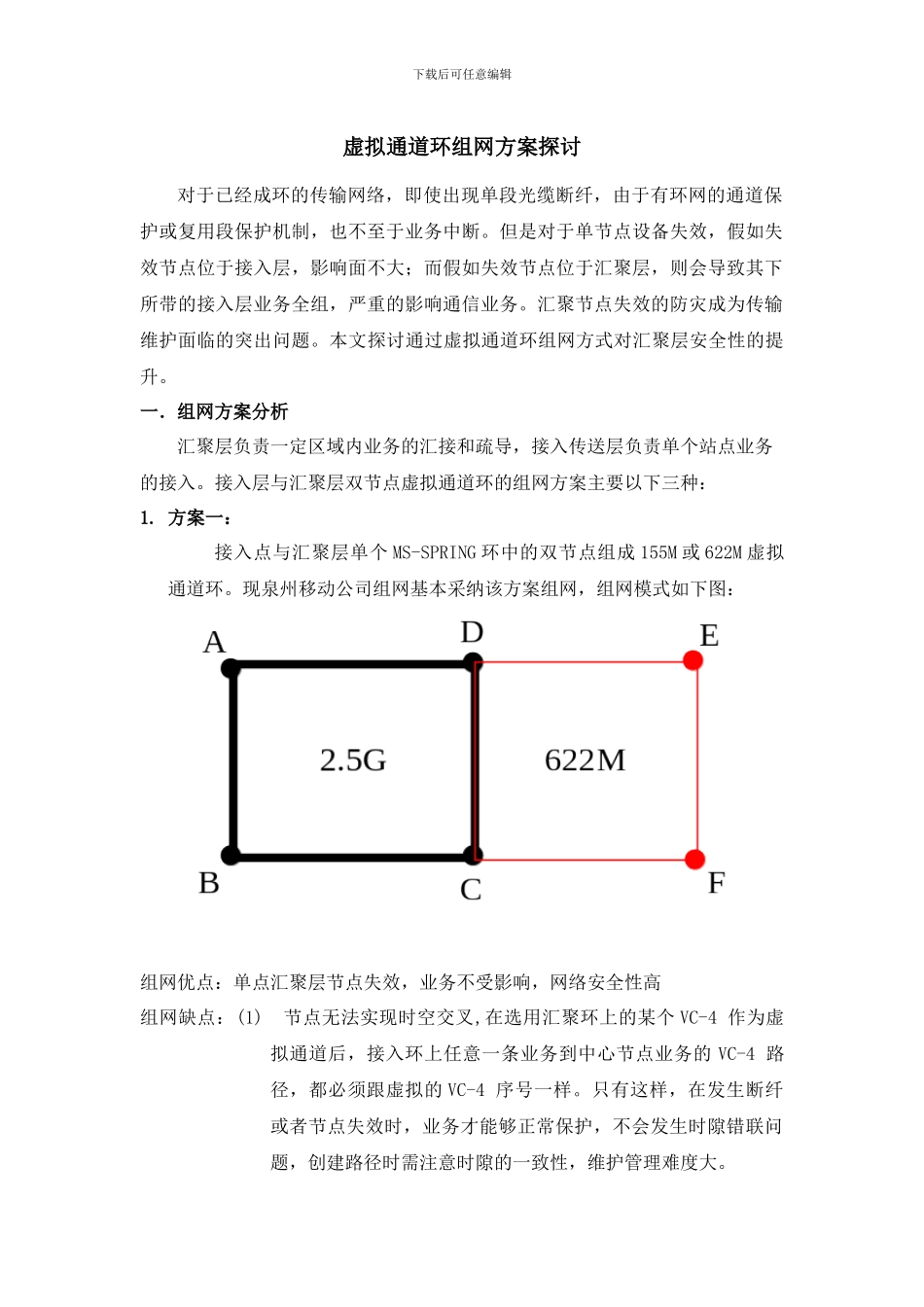

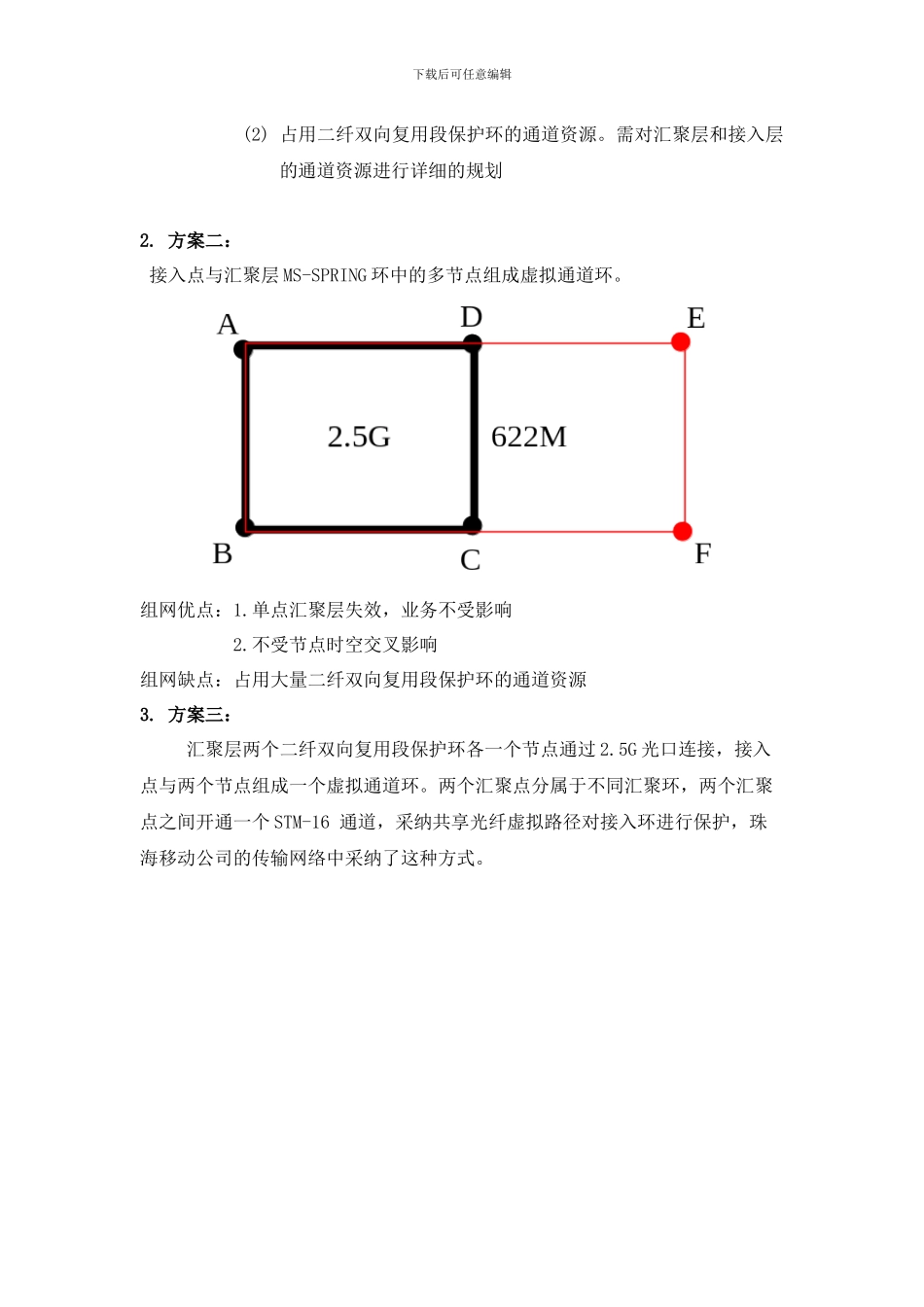

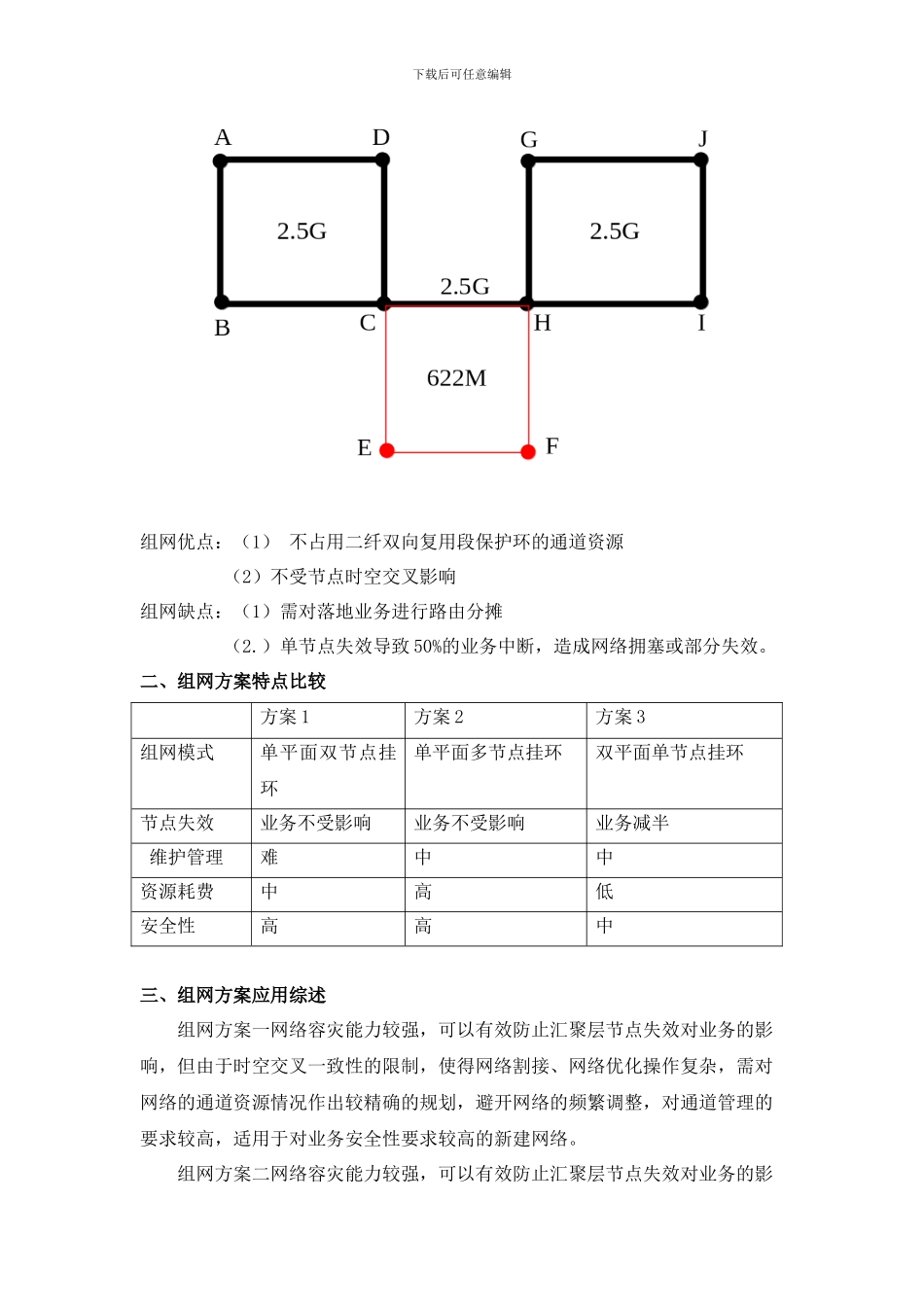

下载后可任意编辑虚拟通道环组网方案探讨对于已经成环的传输网络，即使出现单段光缆断纤，由于有环网的通道保护或复用段保护机制，也不至于业务中断。但是对于单节点设备失效，假如失效节点位于接入层，影响面不大；而假如失效节点位于汇聚层，则会导致其下所带的接入层业务全组，严重的影响通信业务。汇聚节点失效的防灾成为传输维护面临的突出问题。本文探讨通过虚拟通道环组网方式对汇聚层安全性的提升。一．组网方案分析汇聚层负责一定区域内业务的汇接和疏导，接入传送层负责单个站点业务的接入。接入层与汇聚层双节点虚拟通道环的组网方案主要以下三种：1. 方案一：接入点与汇聚层单个 MS-SPRING 环中的双节点组成 155M 或 622M 虚拟通道环。现泉州移动公司组网基本采纳该方案组网，组网模式如下图：组网优点：单点汇聚层节点失效，业务不受影响，网络安全性高组网缺点：(1) 节点无法实现时空交叉,在选用汇聚环上的某个 VC-4 作为虚拟通道后，接入环上任意一条业务到中心节点业务的 VC-4 路径，都必须跟虚拟的 VC-4 序号一样。只有这样，在发生断纤或者节点失效时，业务才能够正常保护，不会发生时隙错联问题，创建路径时需注意时隙的一致性，维护管理难度大。下载后可任意编辑(2) 占用二纤双向复用段保护环的通道资源。需对汇聚层和接入层的通道资源进行详细的规划2. 方案二： 接入点与汇聚层 MS-SPRING 环中的多节点组成虚拟通道环。组网优点：1.单点汇聚层失效，业务不受影响 2.不受节点时空交叉影响组网缺点：占用大量二纤双向复用段保护环的通道资源3. 方案三：汇聚层两个二纤双向复用段保护环各一个节点通过 2.5G 光口连接，接入点与两个节点组成一个虚拟通道环。两个汇聚点分属于不同汇聚环，两个汇聚点之间开通一个 STM-16 通道，采纳共享光纤虚拟路径对接入环进行保护，珠海移动公司的传输网络中采纳了这种方式。下载后可任意编辑组网优点：（1） 不占用二纤双向复用段保护环的通道资源 （2）不受节点时空交叉影响组网缺点：（1）需对落地业务进行路由分摊（2.）单节点失效导致 50%的业务中断，造成网络拥塞或部分失效。二、组网方案特点比较方案 1方案 2方案 3组网模式单平面双节点挂环单平面多节点挂环双平面单节点挂环节点失效业务不受影响业务不受影响业务减半维护管理难中中资源耗费中高低安全性高高中三、组网方案应用综述组网方案一网络容灾能力较强，可以有效防止汇聚层节点失效对业务的影...
