雨污水管改迁方案

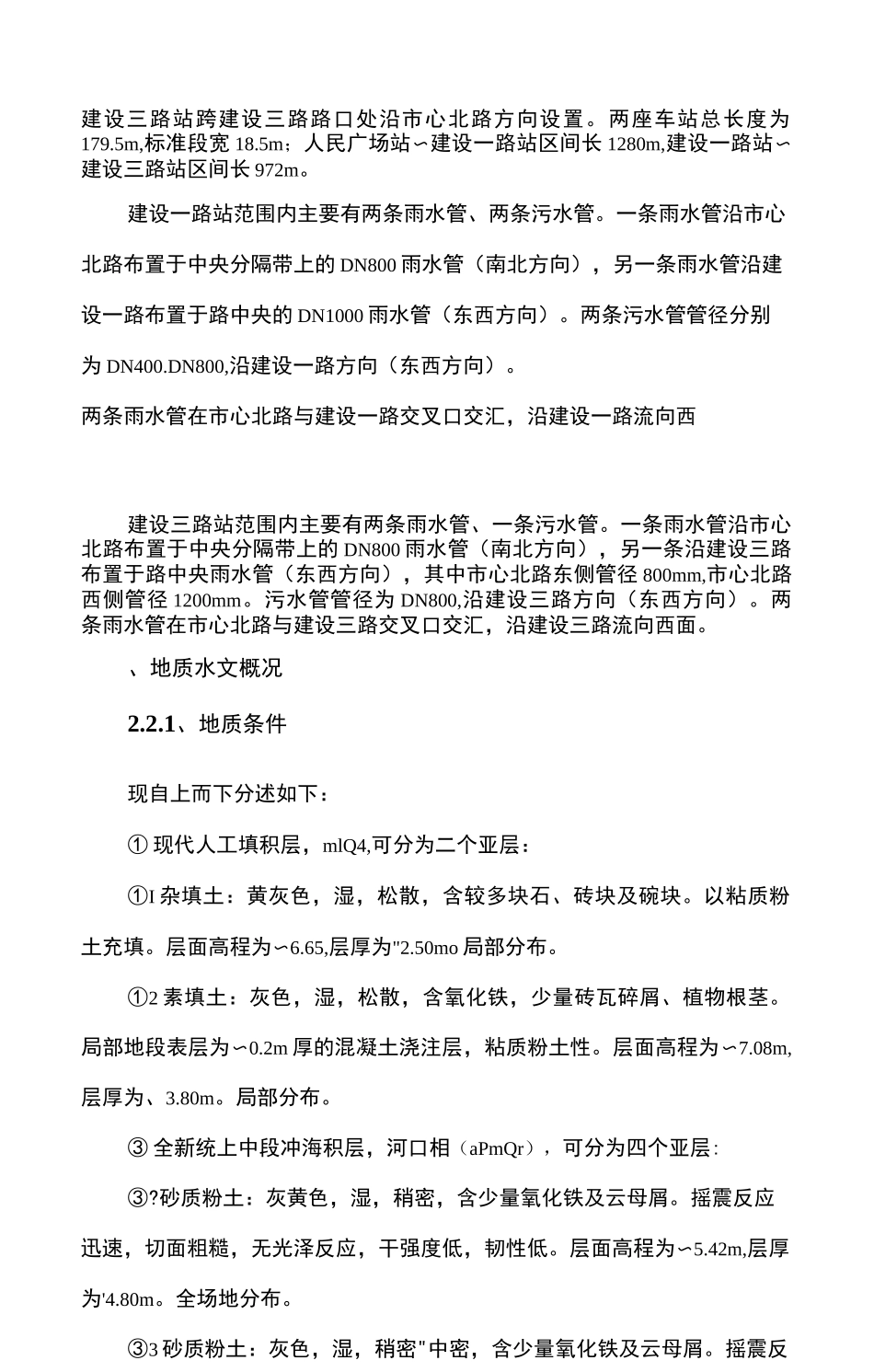

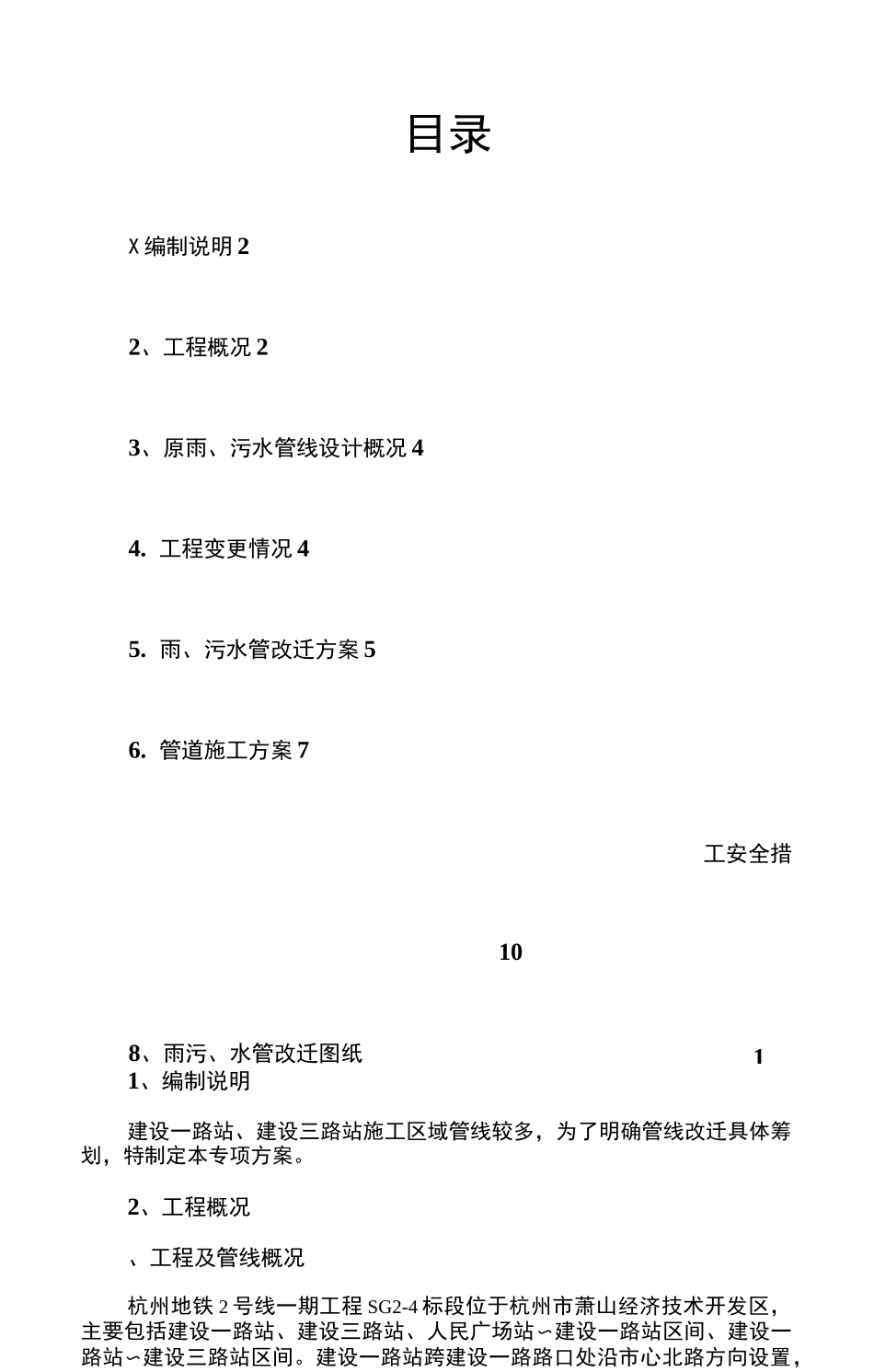

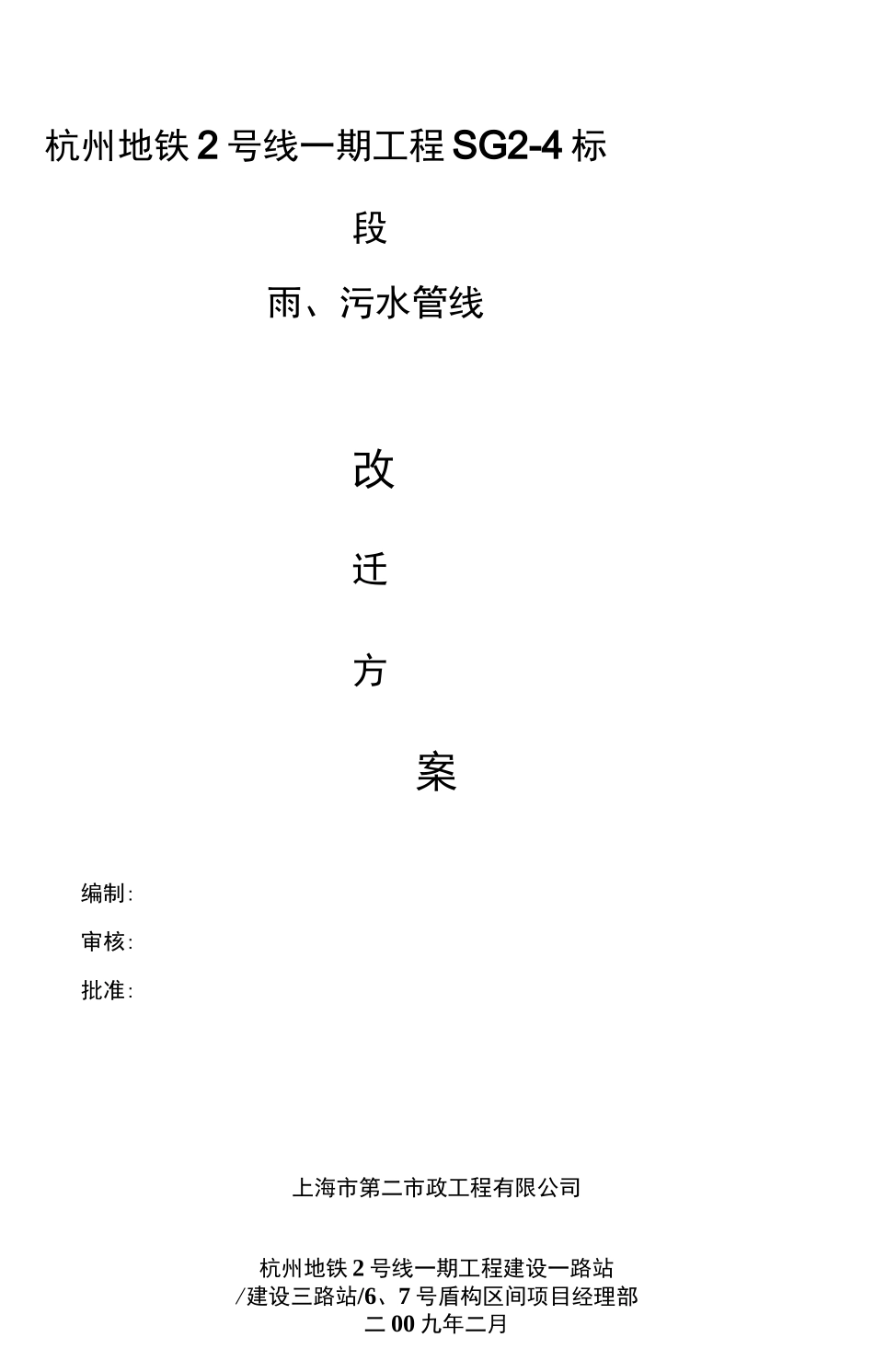

杭州地铁 2 号线一期工程 SG2-4 标段雨、污水管线改迁方案编制:审核:批准:上海市第二市政工程有限公司杭州地铁 2 号线一期工程建设一路站/建设三路站/6、7 号盾构区间项目经理部二 00 九年二月1目录X 编制说明 22、工程概况 23、原雨、污水管线设计概况 44. 工程变更情况 45. 雨、污水管改迁方案 56. 管道施工方案 7工安全措108、雨污、水管改迁图纸1、编制说明建设一路站、建设三路站施工区域管线较多，为了明确管线改迁具体筹划，特制定本专项方案。2、工程概况、工程及管线概况杭州地铁 2 号线一期工程 SG2-4 标段位于杭州市萧山经济技术开发区，主要包括建设一路站、建设三路站、人民广场站〜建设一路站区间、建设一路站〜建设三路站区间。建设一路站跨建设一路路口处沿市心北路方向设置，建设三路站跨建设三路路口处沿市心北路方向设置。两座车站总长度为179.5m,标准段宽 18.5m；人民广场站〜建设一路站区间长 1280m,建设一路站〜建设三路站区间长 972m。建设一路站范围内主要有两条雨水管、两条污水管。一条雨水管沿市心北路布置于中央分隔带上的 DN800 雨水管（南北方向），另一条雨水管沿建设一路布置于路中央的 DN1000 雨水管（东西方向）。两条污水管管径分别为 DN400.DN800,沿建设一路方向（东西方向）。两条雨水管在市心北路与建设一路交叉口交汇，沿建设一路流向西建设三路站范围内主要有两条雨水管、一条污水管。一条雨水管沿市心北路布置于中央分隔带上的 DN800 雨水管（南北方向），另一条沿建设三路布置于路中央雨水管（东西方向），其中市心北路东侧管径 800mm,市心北路西侧管径 1200mm。污水管管径为 DN800,沿建设三路方向（东西方向）。两条雨水管在市心北路与建设三路交叉口交汇，沿建设三路流向西面。、地质水文概况2.2.1、地质条件现自上而下分述如下：① 现代人工填积层，mlQ4,可分为二个亚层：①I 杂填土：黄灰色，湿，松散，含较多块石、砖块及碗块。以粘质粉土充填。层面高程为〜6.65,层厚为"2.50mo 局部分布。①2 素填土：灰色，湿，松散，含氧化铁，少量砖瓦碎屑、植物根茎。局部地段表层为〜0.2m 厚的混凝土浇注层，粘质粉土性。层面高程为〜7.08m,层厚为、3.80m。局部分布。③ 全新统上中段冲海积层，河口相（aPmQr），可分为四个亚层:③?砂质粉土：灰黄色，湿，稍密，含少量氧化铁及云母屑。摇震反应迅速，切面粗糙，无光泽反应，干强度低，韧性低。层面高程为〜5.42m,...
