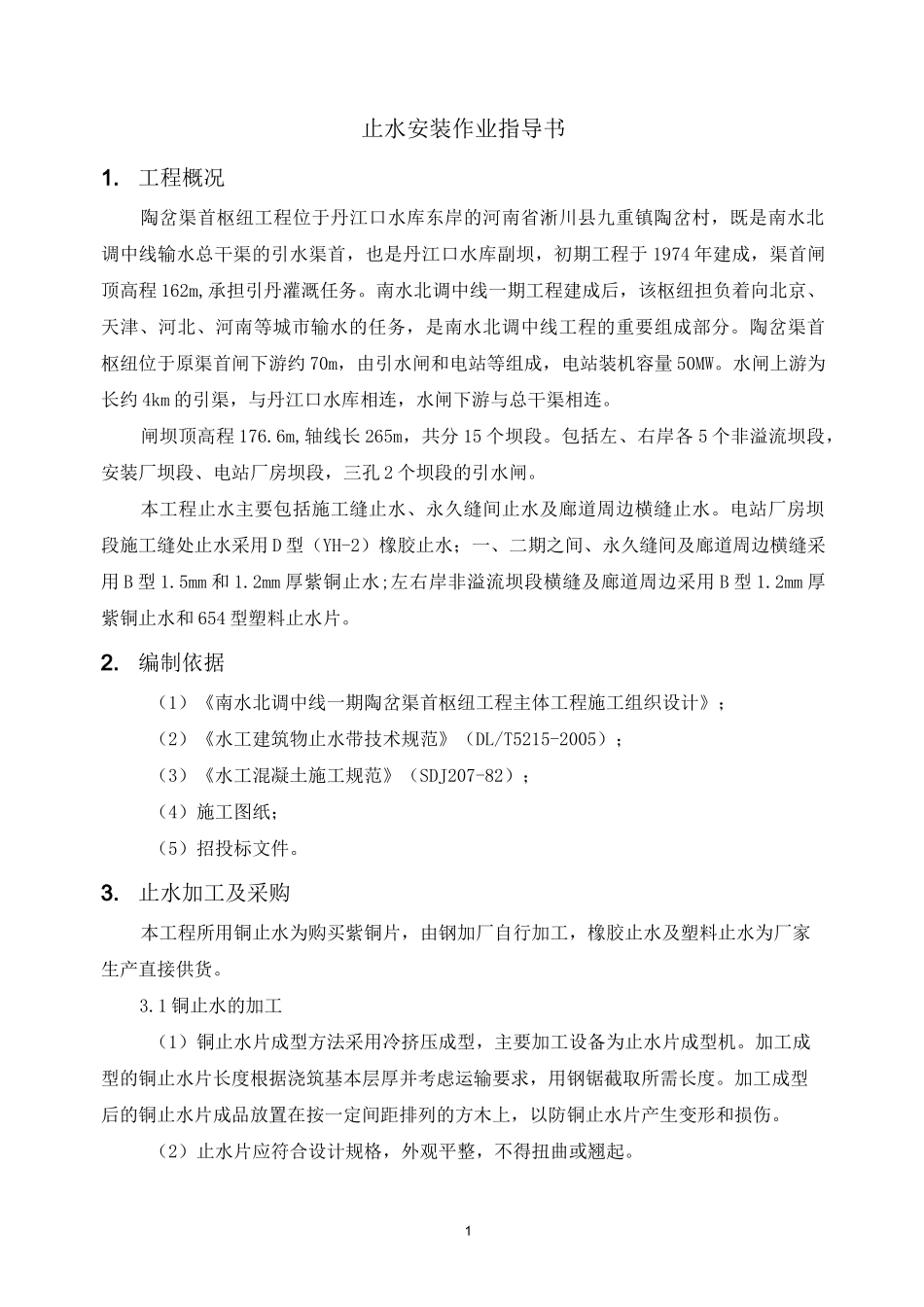

编号14-2版本号01页数5南水北调中线一期陶岔渠首枢纽工程主体工程止水安装作业指导书批准审核编制中国水利水电第十一工程局有限公司陶岔渠首枢纽工程项目经理部2011 年 04 月1止水安装作业指导书1.工程概况陶岔渠首枢纽工程位于丹江口水库东岸的河南省淅川县九重镇陶岔村，既是南水北调中线输水总干渠的引水渠首，也是丹江口水库副坝，初期工程于 1974 年建成，渠首闸顶高程 162m,承担引丹灌溉任务。南水北调中线一期工程建成后，该枢纽担负着向北京、天津、河北、河南等城市输水的任务，是南水北调中线工程的重要组成部分。陶岔渠首枢纽位于原渠首闸下游约 70m，由引水闸和电站等组成，电站装机容量 50MW。水闸上游为长约 4km 的引渠，与丹江口水库相连，水闸下游与总干渠相连。闸坝顶高程 176.6m,轴线长 265m，共分 15 个坝段。包括左、右岸各 5 个非溢流坝段，安装厂坝段、电站厂房坝段，三孔 2 个坝段的引水闸。本工程止水主要包括施工缝止水、永久缝间止水及廊道周边横缝止水。电站厂房坝段施工缝处止水采用 D 型（YH-2）橡胶止水；一、二期之间、永久缝间及廊道周边横缝采用 B 型 1.5mm 和 1.2mm 厚紫铜止水;左右岸非溢流坝段横缝及廊道周边采用 B 型 1.2mm 厚紫铜止水和 654 型塑料止水片。2.编制依据（1）《南水北调中线一期陶岔渠首枢纽工程主体工程施工组织设计》；（2）《水工建筑物止水带技术规范》（DL/T5215-2005）；（3）《水工混凝土施工规范》（SDJ207-82）；（4）施工图纸；（5）招投标文件。3.止水加工及采购本工程所用铜止水为购买紫铜片，由钢加厂自行加工，橡胶止水及塑料止水为厂家生产直接供货。3.1 铜止水的加工（1）铜止水片成型方法采用冷挤压成型，主要加工设备为止水片成型机。加工成型的铜止水片长度根据浇筑基本层厚并考虑运输要求，用钢锯截取所需长度。加工成型后的铜止水片成品放置在按一定间距排列的方木上，以防铜止水片产生变形和损伤。（2）止水片应符合设计规格，外观平整，不得扭曲或翘起。23.2 塑料止水片、橡胶止水采购本工程采用河北衡水伟建工程橡胶有限公司生产的塑料止水片和橡胶止水，止水采购进场由厂家提供质量保证书及出厂检测报告，进场使用前由我方委托河北省工程橡胶制品质量监督检验站进行抽样检测，并出具检验报告，提交监理工程师审批后使用。4.止水焊接（粘结）工艺4.1 铜止水焊接铜止水采用双面搭接焊，搭接长度不少于 20mm,焊接采用黄铜焊条。焊...
