全回转施工方案

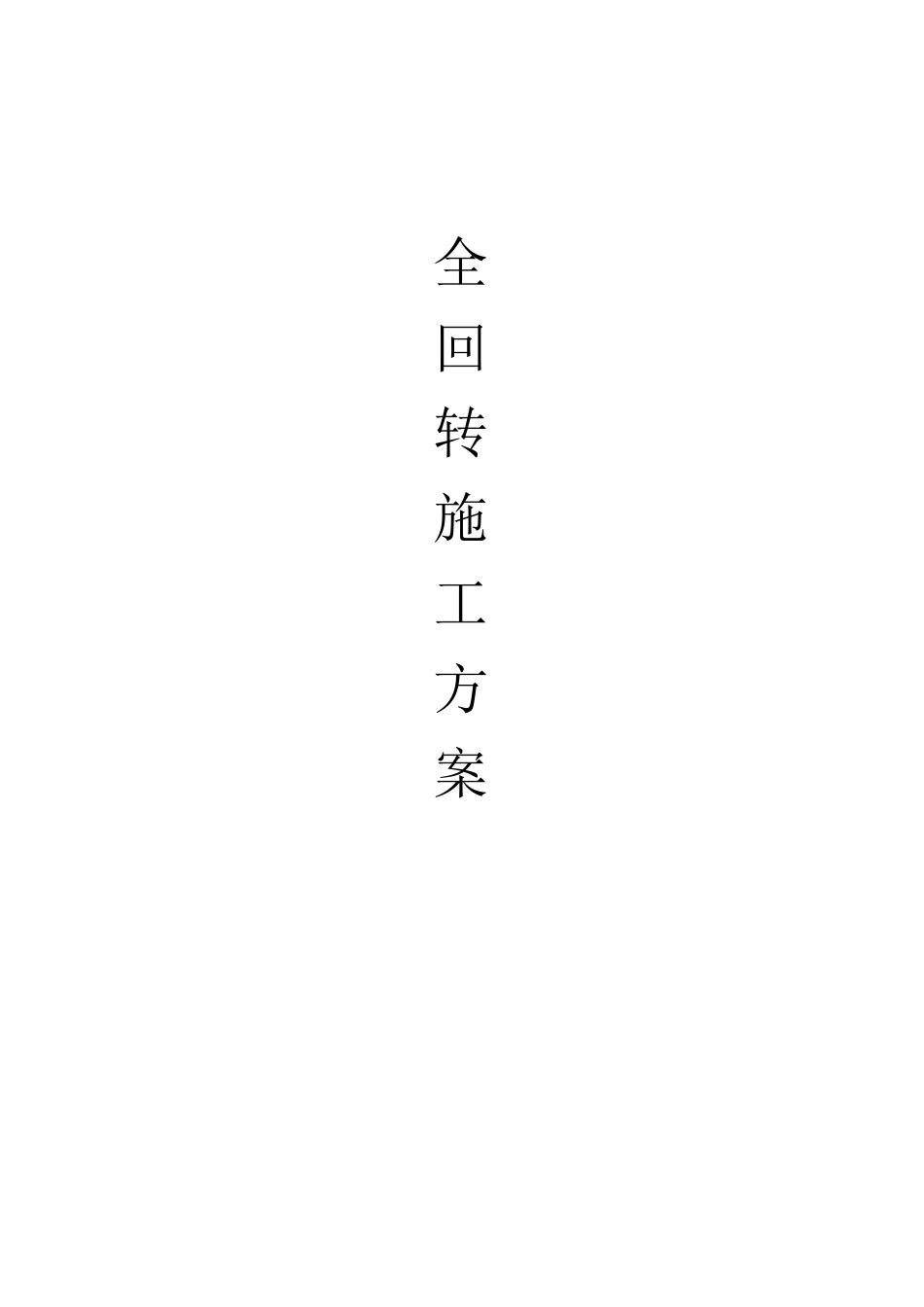

全回转施工方案_第1页
1/28

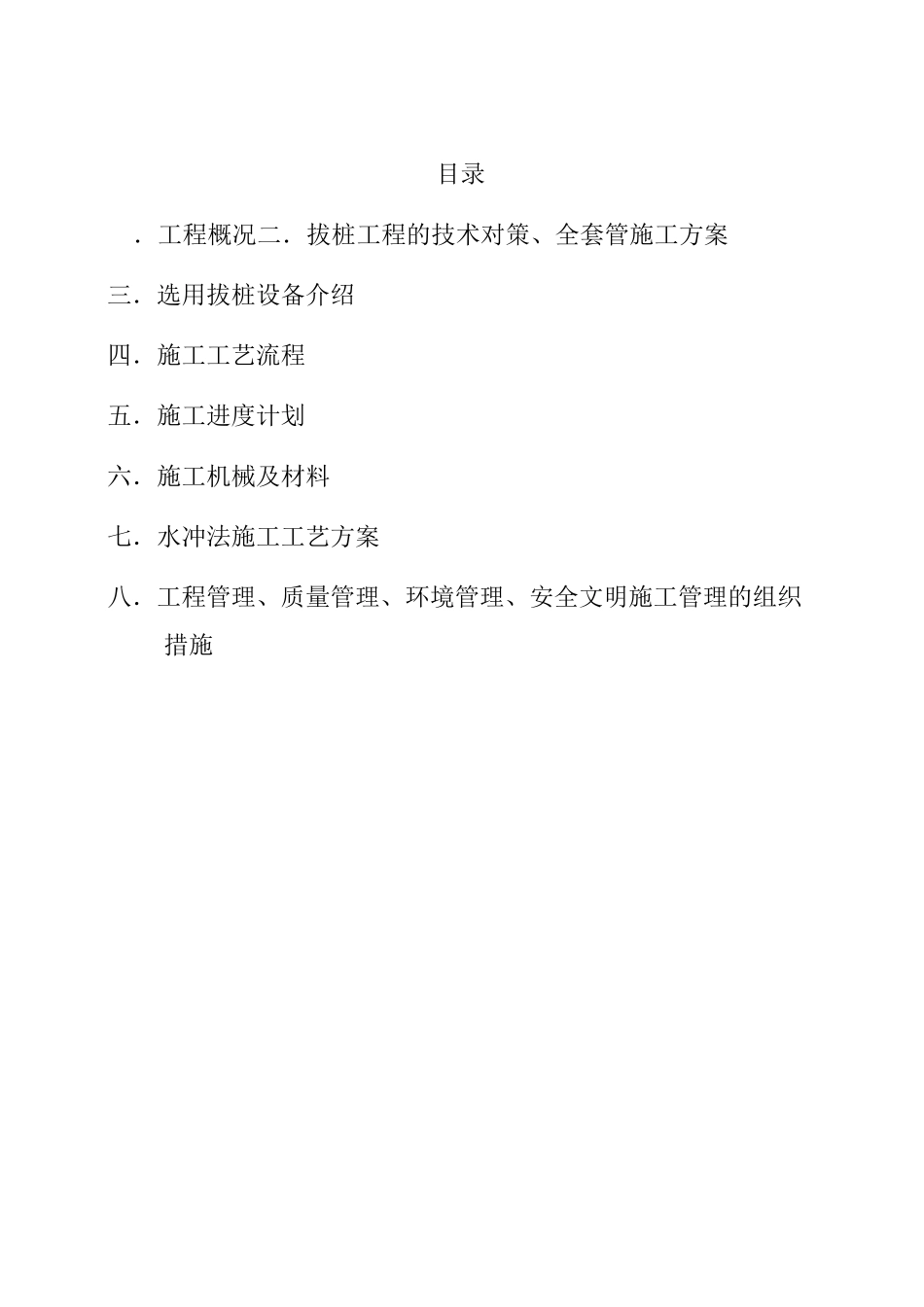

全回转施工方案_第2页
2/28

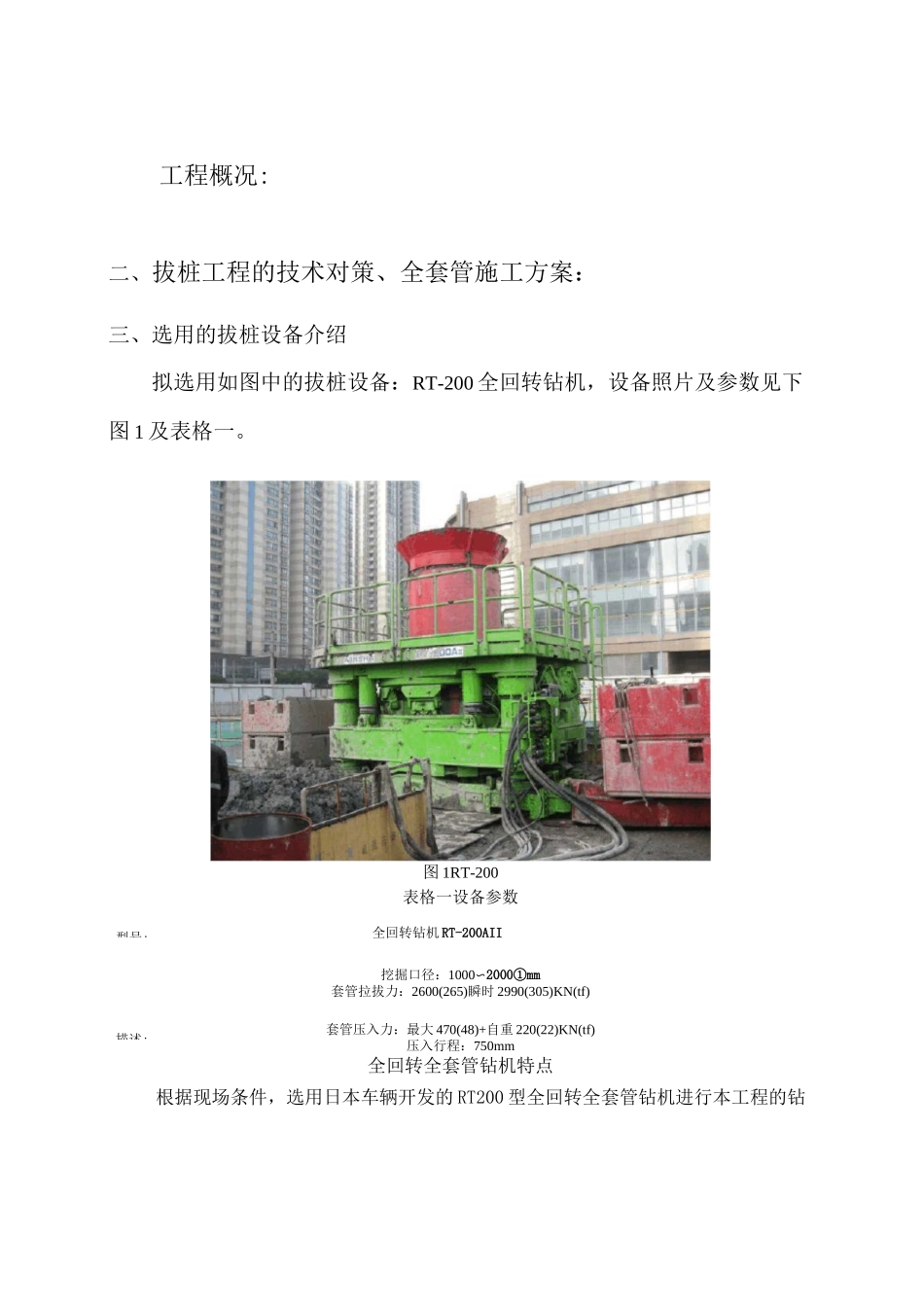

全回转施工方案_第3页
3/28
全回转施工方案目录.工程概况二.拔桩工程的技术对策、全套管施工方案三.选用拔桩设备介绍四.施工工艺流程五.施工进度计划六.施工机械及材料七.水冲法施工工艺方案八.工程管理、质量管理、环境管理、安全文明施工管理的组织措施型号:描述:工程概况:二、拔桩工程的技术对策、全套管施工方案:三、选用的拔桩设备介绍拟选用如图中的拔桩设备:RT-200 全回转钻机,设备照片及参数见下图 1 及表格一。图 1RT-200表格一设备参数全回转钻机 RT-200AII挖掘口径:1000〜2000①mm套管拉拔力:2600(265)瞬时 2990(305)KN(tf)套管压入力:最大 470(48)+自重 220(22)KN(tf)压入行程:750mm全回转全套管钻机特点根据现场条件,选用日本车辆开发的 RT200 型全回转全套管钻机进行本工程的钻进施工,该钻机具有以下特点:1、无噪音,无振动;2、对周围土体扰动最小;3、为牢靠的将强大马力传递给套管而设置的性能良好的楔型夹紧机构4、为有效利用强大马力而设计的钻头负荷自动控制等机构5、为保证垂直精度所不可或缺的自动水平调整机构6、为去除钢筋混凝土基础、钢管等地下障碍物而设计的套管内部挖掘装置、多头钻机等。7、RT200 型具有相当强的扭矩及拔桩力,由于配备了大马力发动机,从而能充裕的运行。2、套管回转RT200 型采用楔型夹紧机构将回转钻机的回转支承环与套筒固定,楔型夹紧机构与套筒的咬合与松开由夹紧油缸控制,当夹紧油缸向上提升时,楔型块跟着上升,夹紧机构松开;当夹紧油缸向下收缩,楔型块也随之下降,从而牢靠地将套管和回转支承装置咬合,楔型夹紧机构的原理图见图 2、图 3。套筒回转由液压马达驱动,回转时,液压马达的动力由主动小齿轮经惰轮传递至回转支承外圈的环形齿轮带动回转支承在套管周围回转,回转支承旋转产生的扭矩通过楔型夹紧装置传递到套筒上,带动套筒进行回转。夹紧油缸位于钻机的固定部分,由于不与套管一起回转,从而液压管可以始终处于接续状态,回转时无需将夹紧装置液压管分离,可以大为提高钻进的效率。图 2 楔型夹紧机构及回转装置原理图 1图 3 楔型夹紧机构及回转装置原理图 23、套管压入套管插入初期施工管理的好坏可以说是对以后套管压入有很大影响,因此,插入初期、后期的压入施工方法和注意事项是不一样的。1、套管插入初期(自重压入)在套管插入初期会对以后套管的垂直精度有很大影响,所以必须慎重压入。夹紧套管时,应用在起重机将套管吊起悬空的状态下抓紧。套管前端插入辅...
