杆塔工程检验批质量验收记录【范本模板】

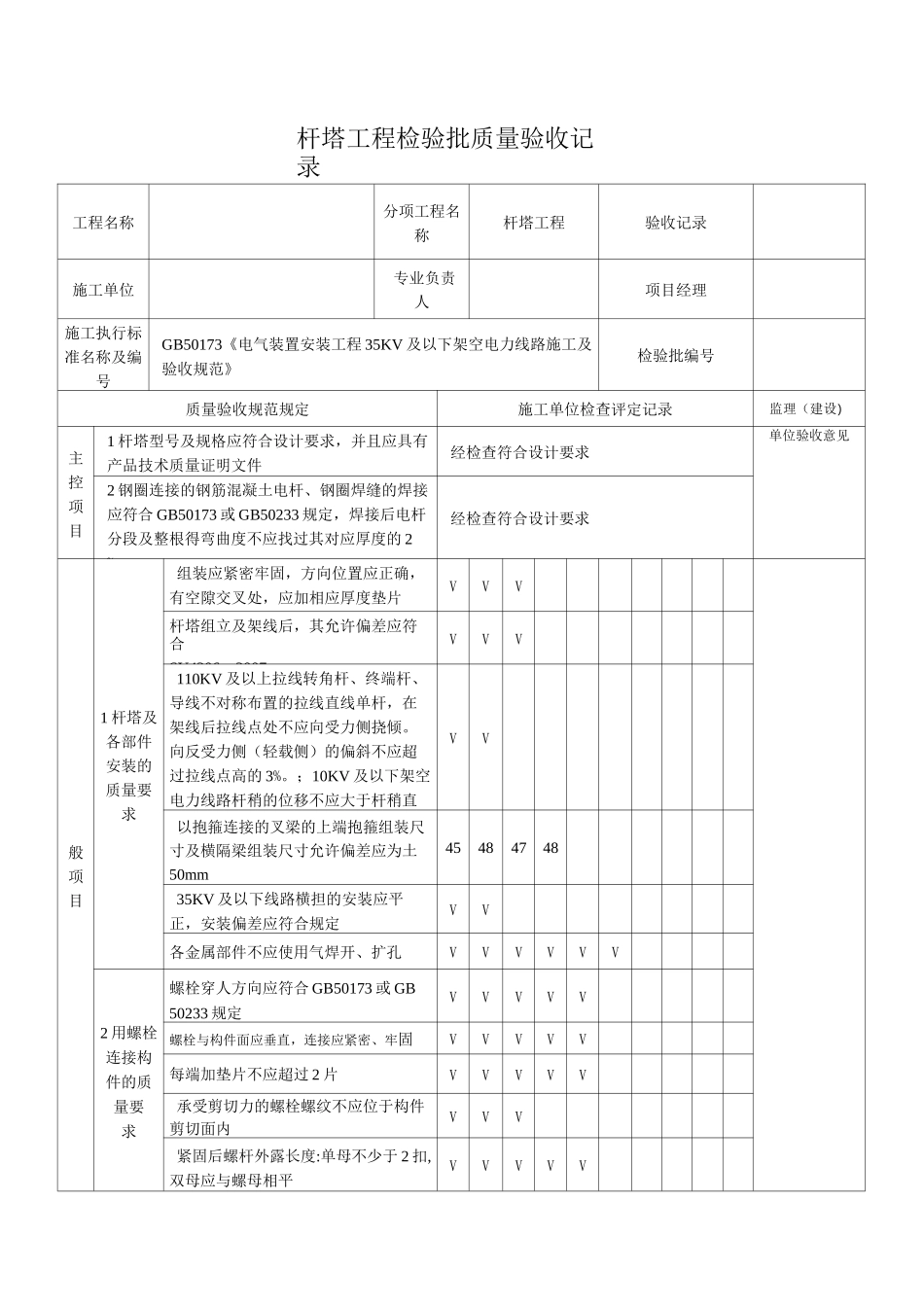

杆塔工程检验批质量验收记录【范本模板】_第1页
1/40

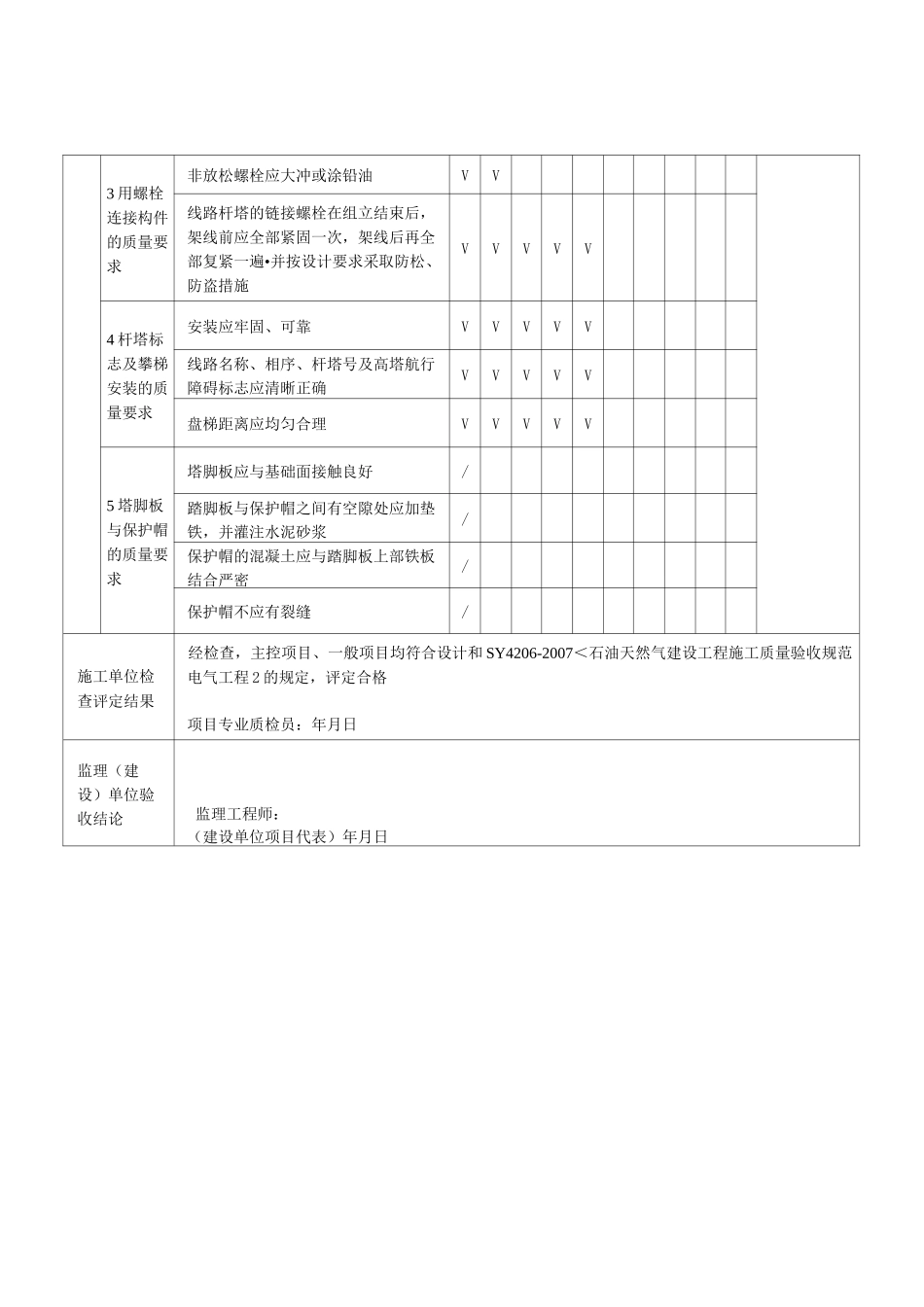

杆塔工程检验批质量验收记录【范本模板】_第2页
2/40
杆塔工程检验批质量验收记录【范本模板】_第3页
3/40
杆塔工程检验批质量验收记录工程名称分项工程名称杆塔工程验收记录施工单位专业负责人项目经理施工执行标准名称及编号GB50173《电气装置安装工程 35KV 及以下架空电力线路施工及验收规范》检验批编号质量验收规范规定施工单位检查评定记录监理(建设)主控项目1 杆塔型号及规格应符合设计要求,并且应具有产品技术质量证明文件经检查符合设计要求单位验收意见2 钢圈连接的钢筋混凝土电杆、钢圈焊缝的焊接应符合 GB50173 或 GB50233 规定,焊接后电杆分段及整根得弯曲度不应找过其对应厚度的 2%。经检查符合设计要求般项目1 杆塔及各部件安装的质量要求组装应紧密牢固,方向位置应正确,有空隙交叉处,应加相应厚度垫片VVV杆塔组立及架线后,其允许偏差应符合SY4206—2007VVV110KV 及以上拉线转角杆、终端杆、导线不对称布置的拉线直线单杆,在架线后拉线点处不应向受力侧挠倾。向反受力侧(轻载侧)的偏斜不应超过拉线点高的 3%。;10KV 及以下架空电力线路杆稍的位移不应大于杆稍直VV以抱箍连接的叉梁的上端抱箍组装尺寸及横隔梁组装尺寸允许偏差应为土50mm4548474835KV 及以下线路横担的安装应平正,安装偏差应符合规定VV各金属部件不应使用气焊开、扩孔VVVVVV2 用螺栓连接构件的质量要求螺栓穿人方向应符合 GB50173 或 GB50233 规定VVVVV螺栓与构件面应垂直,连接应紧密、牢固VVVVV每端加垫片不应超过 2 片VVVVV承受剪切力的螺栓螺纹不应位于构件剪切面内VVV紧固后螺杆外露长度:单母不少于 2 扣,双母应与螺母相平VVVVV3 用螺栓连接构件的质量要求非放松螺栓应大冲或涂铅油VV线路杆塔的链接螺栓在组立结束后,架线前应全部紧固一次,架线后再全部复紧一遍•并按设计要求采取防松、防盗措施VVVVV4 杆塔标志及攀梯安装的质量要求安装应牢固、可靠VVVVV线路名称、相序、杆塔号及高塔航行障碍标志应清晰正确VVVVV盘梯距离应均匀合理VVVVV5 塔脚板与保护帽的质量要求塔脚板应与基础面接触良好/踏脚板与保护帽之间有空隙处应加垫铁,并灌注水泥砂浆/保护帽的混凝土应与踏脚板上部铁板结合严密/保护帽不应有裂缝/施工单位检查评定结果经检查,主控项目、一般项目均符合设计和 SY4206-2007<石油天然气建设工程施工质量验收规范电气工程 2 的规定,评定合格项目专业质检员:年月日监理(建设)单位验收结论监理工程师:(建设单位项目代表)年月日杆塔接地工程检验批质量验收记录架空电力线路拉线安装施工记录 DQ—28拉线...
