110kV线路光纤差动保护测控屏专用技术规范

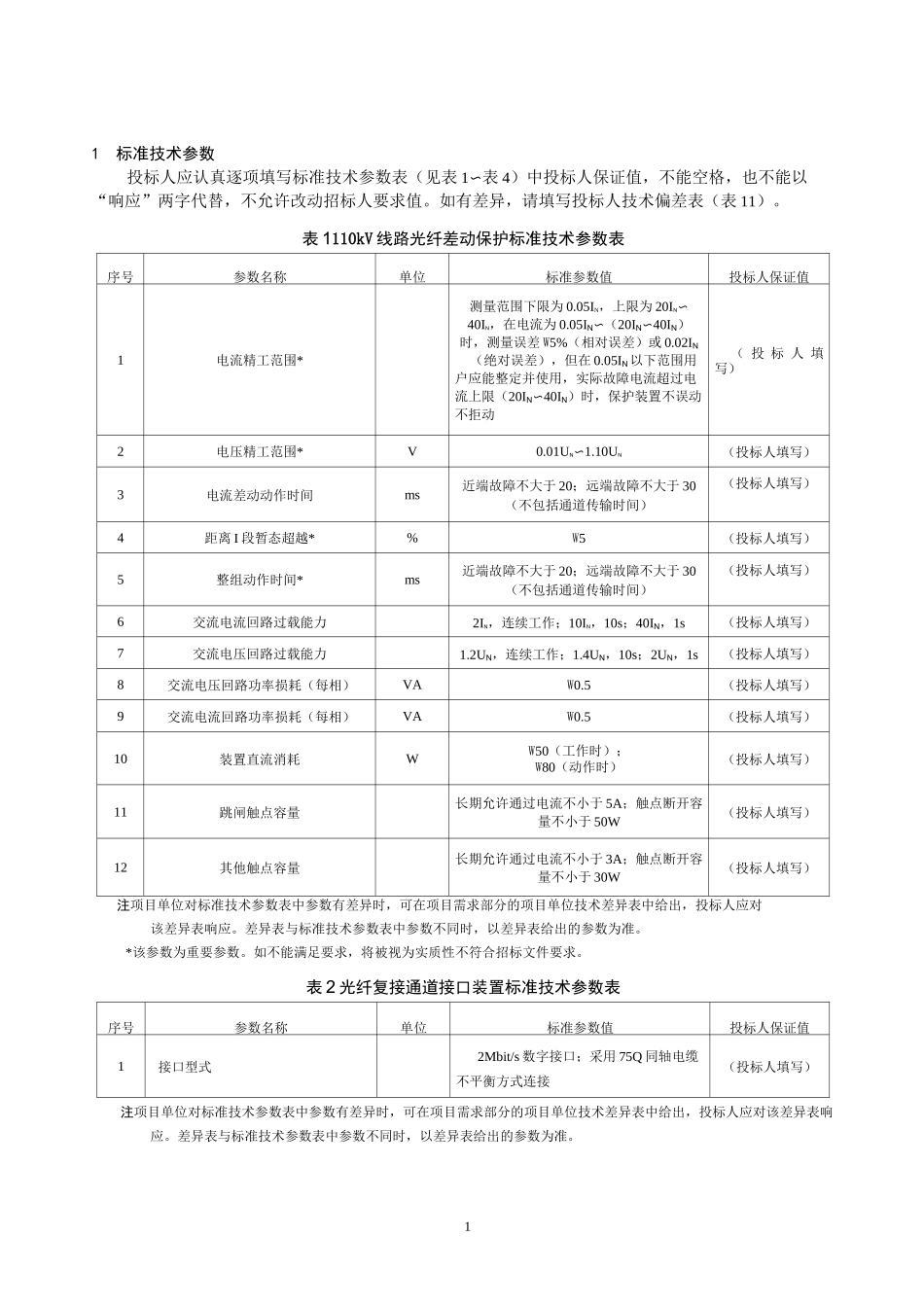

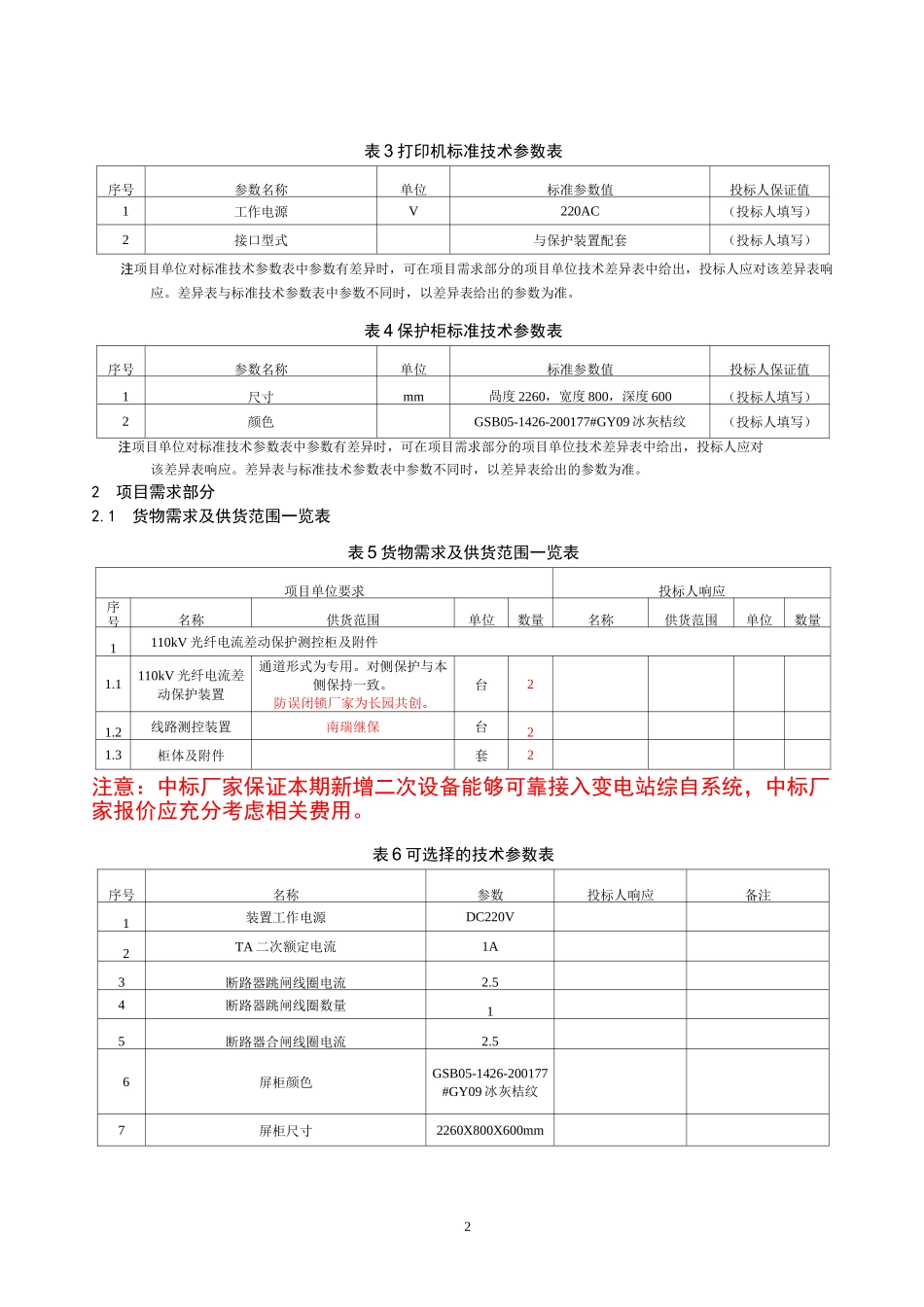

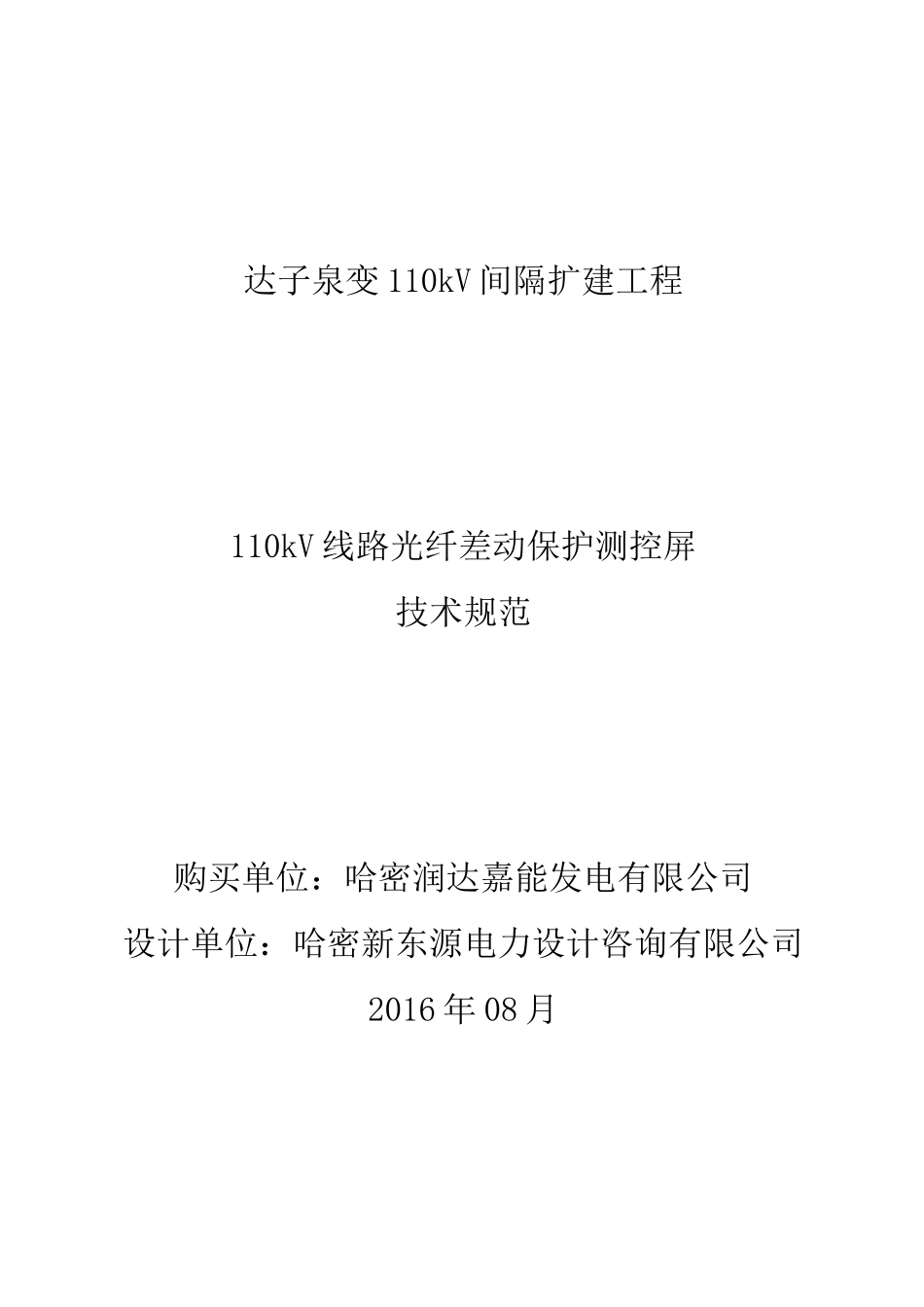

达子泉变 110kV 间隔扩建工程110kV 线路光纤差动保护测控屏技术规范购买单位：哈密润达嘉能发电有限公司设计单位：哈密新东源电力设计咨询有限公司2016 年 08 月11标准技术参数投标人应认真逐项填写标准技术参数表（见表 1〜表 4）中投标人保证值，不能空格，也不能以“响应”两字代替，不允许改动招标人要求值。如有差异，请填写投标人技术偏差表（表 11）。表 1110kV 线路光纤差动保护标准技术参数表序号参数名称单位标准参数值投标人保证值1电流精工范围*测量范围下限为 0.05IN，上限为 20IN〜40IN，在电流为 0.05IN〜（20IN〜40IN）时，测量误差 W5%（相对误差）或 0.02IN（绝对误差），但在 0.05IN 以下范围用户应能整定并使用，实际故障电流超过电流上限（20IN〜40IN）时，保护装置不误动不拒动（ 投 标 人 填写）2电压精工范围*V0.01UN〜1.10UN（投标人填写）3电流差动动作时间ms近端故障不大于 20；远端故障不大于 30（不包括通道传输时间）（投标人填写）4距离 I 段暂态超越*%W5（投标人填写）5整组动作时间*ms近端故障不大于 20；远端故障不大于 30（不包括通道传输时间）（投标人填写）6交流电流回路过载能力2IN，连续工作；10IN，10s；40IN，1s（投标人填写）7交流电压回路过载能力1.2UN，连续工作；1.4UN，10s；2UN，1s（投标人填写）8交流电压回路功率损耗（每相）VAW0.5（投标人填写）9交流电流回路功率损耗（每相）VAW0.5（投标人填写）10装置直流消耗WW50（工作时）；W80（动作时）（投标人填写）11跳闸触点容量长期允许通过电流不小于 5A；触点断开容量不小于 50W（投标人填写）12其他触点容量长期允许通过电流不小于 3A；触点断开容量不小于 30W（投标人填写）注项目单位对标准技术参数表中参数有差异时，可在项目需求部分的项目单位技术差异表中给出，投标人应对该差异表响应。差异表与标准技术参数表中参数不同时，以差异表给出的参数为准。*该参数为重要参数。如不能满足要求，将被视为实质性不符合招标文件要求。表 2 光纤复接通道接口装置标准技术参数表序号参数名称单位标准参数值投标人保证值1接口型式2Mbit/s 数字接口；采用 75Q 同轴电缆不平衡方式连接（投标人填写）注项目单位对标准技术参数表中参数有差异时，可在项目需求部分的项目单位技术差异表中给出，投标人应对该差异表响应。差异表与标准技术参数表中参数不同时，以差异表给出的参数为准。2表 3 打印机标准技术参数...
