屋面压型钢板施工方案52244

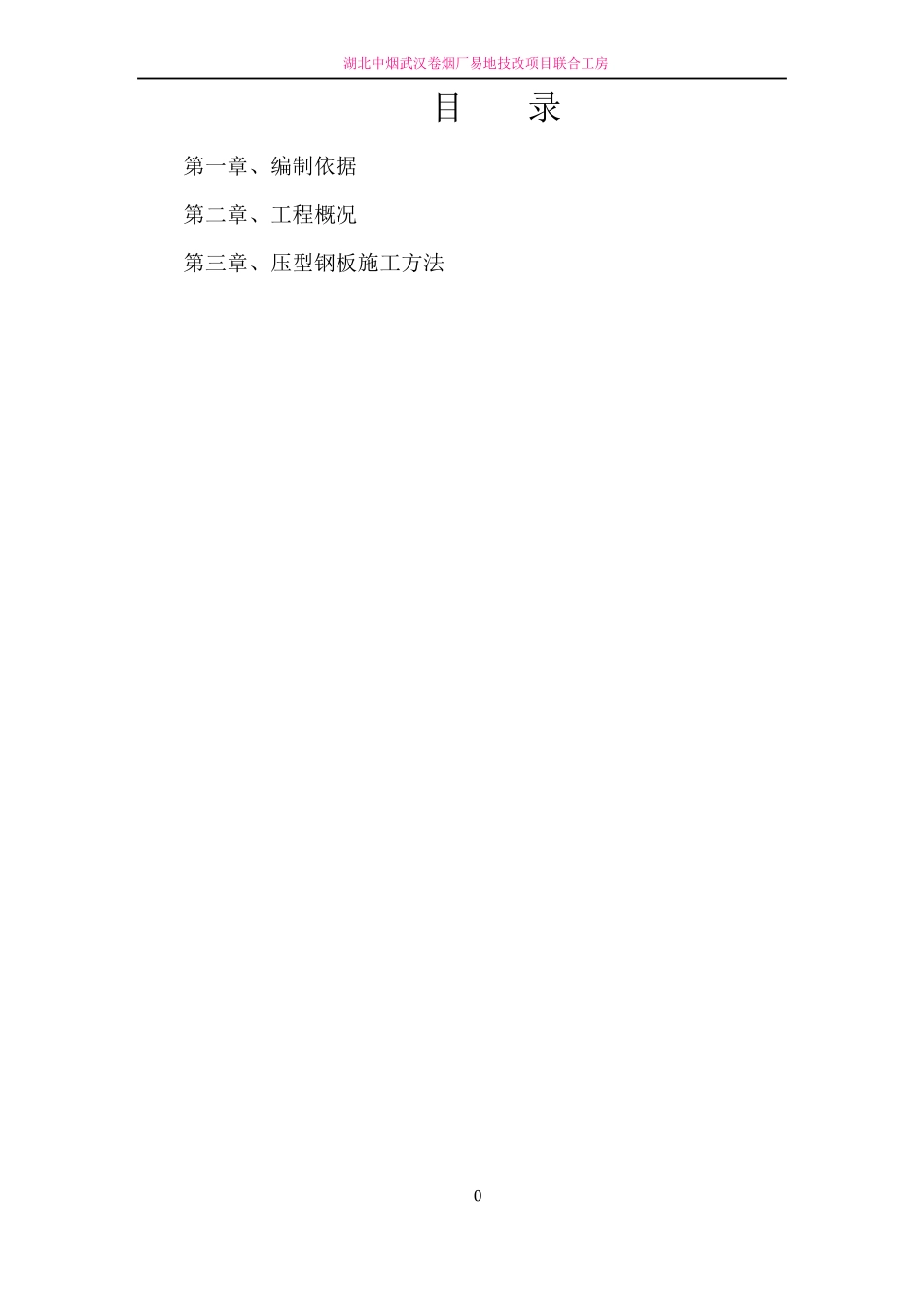

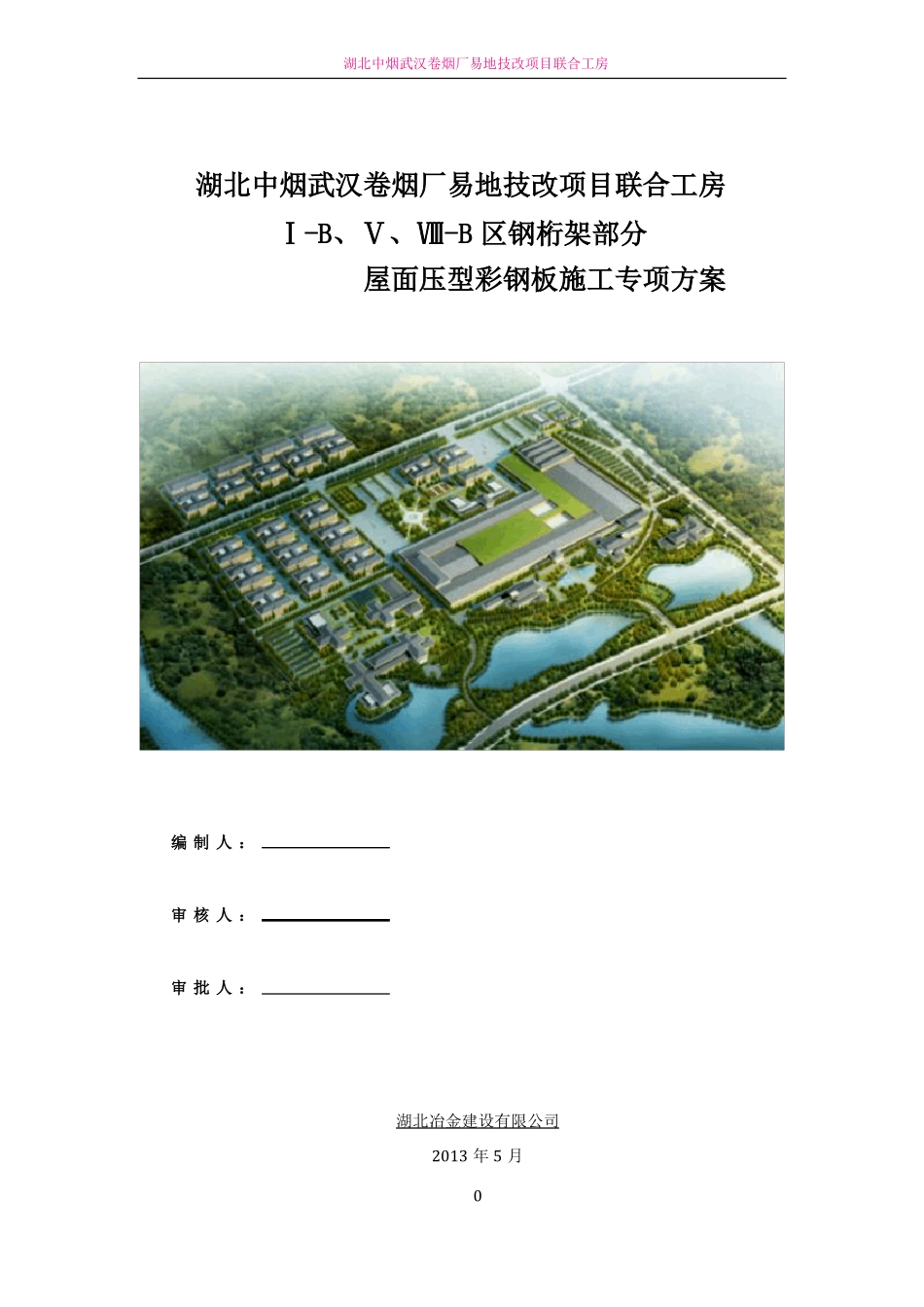

湖北中烟武汉卷烟厂易地技改项目联合工房湖北中烟武汉卷烟厂易地技改项目联合工房Ⅰ-B、Ⅴ、Ⅷ-B 区钢桁架部分屋面压型彩钢板施工专项方案编 制 人 ：审 核 人 ：审 批 人 ：湖北冶金建设有限公司2013 年 5 月0湖北中烟武汉卷烟厂易地技改项目联合工房1湖北中烟武汉卷烟厂易地技改项目联合工房目录第一章、编制依据第二章、工程概况第三章、压型钢板施工方法0湖北中烟武汉卷烟厂易地技改项目联合工房第一章编制依据一、编制依据1、湖北中烟武汉卷烟厂易地技改联合工房钢桁架工程机械工业第六设计研究院设计一次图（图号：0001-301B-12）及 鄂州市建筑设计院深化设计图纸。2、湖北中烟武汉卷烟厂易地技改联合工房钢桁架工程二次招标文件（项目编号：HBCZ-0903472-120228)及工程施工合同（鄂冶建经合施字（2013）第021号）。3、国家规范及标准《钢结构工程施工质量验收规范》GB50205-2001《 建 筑 工 程 施 工 质 量 验 收 统 一 标 准 》GB50300-2001《压型钢板、夹芯板屋面及墙体建筑构造》01J925-1《建筑设计防火规范》GB50016-2006二、工程概况我公司承建湖北中烟武汉卷烟厂易地技改联合工房钢桁架工程结构类型为钢桁架及钢彩板屋面，共有3个区，分别为Ⅰ-B 区（该区共 有 4563m2) 、 Ⅴ区 （ 该 区 共 有 5832m2) 及 Ⅷ -B 区 ( 该 区 共 有10260m2)，跨度为18m、21m 及27m，柱间距离为9m。钢结构材质0湖北中烟武汉卷烟厂易地技改项目联合工房为 Q345B，结构连接方式为扭剪型高强螺栓连接及焊接连接，高强螺栓的主要规格有 M24及 M22两种。钢柱及屋面梁为 H 型板拼结构，天沟为不锈钢材质，檩条为高频焊 H 型钢，屋面板为 YX75-200-600型镀锌彩钢板。根据图纸设计钢柱要求抛丸除锈不刷油漆，除锈等级达到 Sa2.5，钢梁要求防火涂料涂层保护。三、屋面压型钢板施工方法1、压型钢板进场检验标准。1.1压型金属板成型后，表面干净、无明显凹凸和褶皱。1.2板面涂、镀层不应有肉眼可见的裂纹、剥落和擦痕等缺陷。1.3压型金属板的尺寸允许偏差应符合下表要求。压型钢板的尺寸允许偏差（mm）项目≤10M板长≥10M波距截面高±1.5压型波高钢板度≤70截面高±2.0度>70在测量长度/1 的范围20内注：/1 为测量长度，指板长扣除两端各 0.5m 后的实际长度（小1允许偏差＋5.0＋10＋2.0湖北中烟武汉卷烟厂易地技改项目联合工房于 10m）或扣除后任选的 10m 长度1.4、压型金属板施工制作的允许偏差...
