工业锅炉鼓风机变频器调速系统

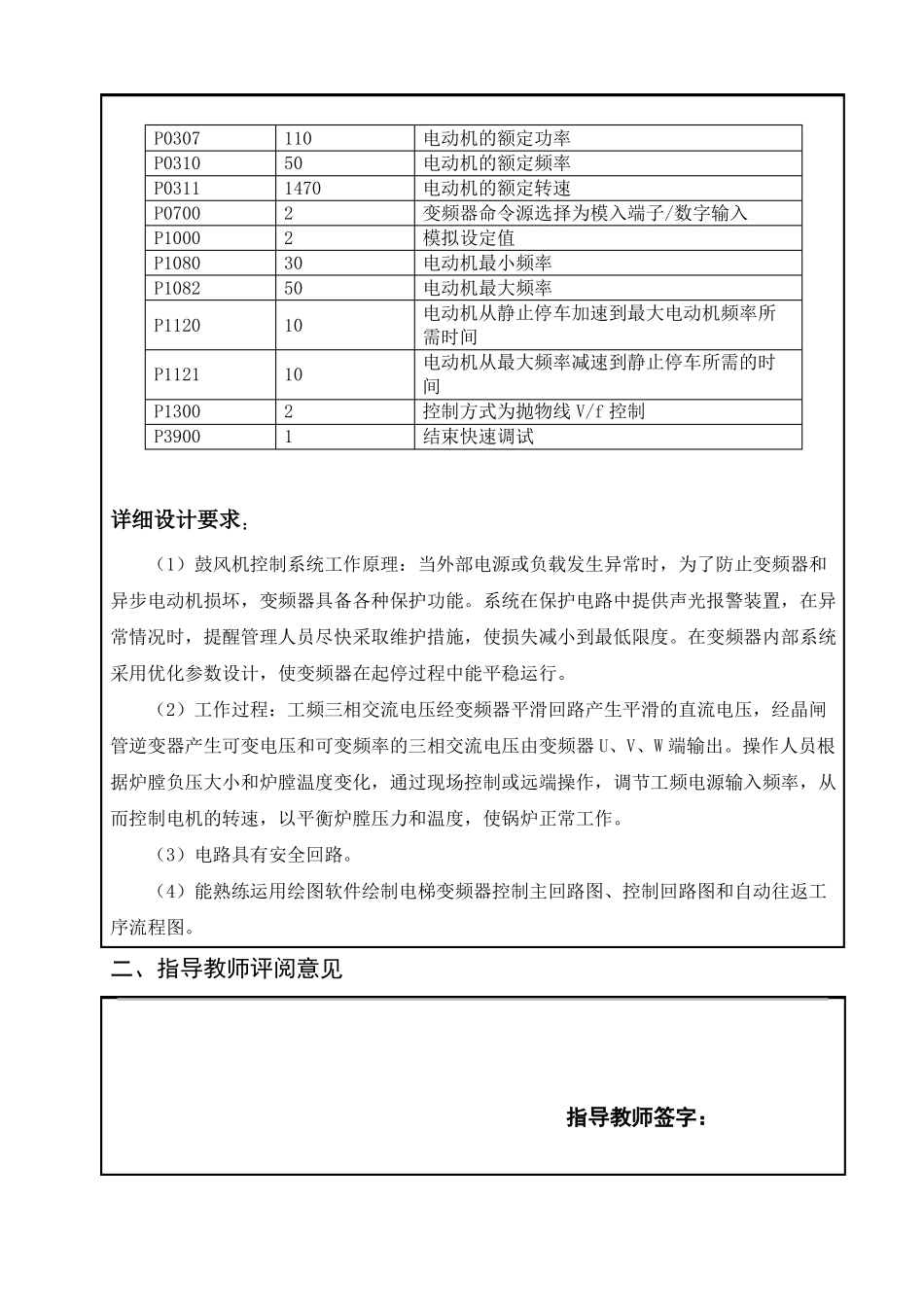

辽宁工程技术大学《机电传动与控制》课程综合训练项目报告综合训练项目工业锅炉鼓风机变频器调速系统指 导 教 师李建刚院（系、部）机械学院专 业 班 级机电组别 6学号姓名日期 2016.12一、综合训练项目任务书综合训练项目工业锅炉鼓风机变频器调速系统的设计目的和要求：加强对变频器的理解；应用电气控制的基本理论和方法，解决鼓风机工作问题；提高分析和解决实际工程问题的能力。促成“富于探索精神，具有较强的自学能力、开拓创新意识和敏锐的观察事物以及分析处理事物的能力”的目标实现。成果形式：工业锅炉鼓风机变频器调速系统设计说明书，主回路图和控制回路图。相关参数：电动机参数设置实例 P0010=1 (快速调试) P0100=0(功率单位为 KW；f 的缺省值为 50Hz) P0304=380(电动机的额定电压 V) P0305=200(电动机的额定电流 A) P0307=110（电动机的额定功率 KW） P0310=50(电动机的额定频率 Hz) P0311=1470（电动机的额定转速） P0700=2(变频器命令源选择为模入端子/数字输入) P1000=2(模拟设定值) P1080=30(电动机最小频率) P1082=50(电动机最大频率) P1120=10（电动机从静止停车加速到最大电动机频率所需时间） P1121=10（电动机从最大频率减速到静止停车所需的时间） P1300=2（控制方式为抛物线 V/f 控制）P3900=1(结束快速调试)变频器的参数设置参数号P0010P0100P0304P0305设置值10380200说明快速调试功率单位为 KW；f 的缺省值为 50Hz电动机的额定电压电动机的额定电流P0307P0310P0311P0700P1000P1080P1082P1120P1121P1300P3900110501470223050101021电动机的额定功率电动机的额定频率电动机的额定转速变频器命令源选择为模入端子/数字输入模拟设定值电动机最小频率电动机最大频率电动机从静止停车加速到最大电动机频率所需时间电动机从最大频率减速到静止停车所需的时间控制方式为抛物线 V/f 控制结束快速调试详细设计要求：（1）鼓风机控制系统工作原理：当外部电源或负载发生异常时，为了防止变频器和异步电动机损坏，变频器具备各种保护功能。系统在保护电路中提供声光报警装置，在异常情况时，提醒管理人员尽快采取维护措施，使损失减小到最低限度。在变频器内部系统采用优化参数设计，使变频器在起停过程中能平稳运行。（2）工作过程：工频三相交流电压经变频器平滑回路产生平滑的直流电压，经晶闸管逆变器产生可变电压和可变频率的三相交流电压由变频器 U、V、W 端输出。操作人员根据炉...
