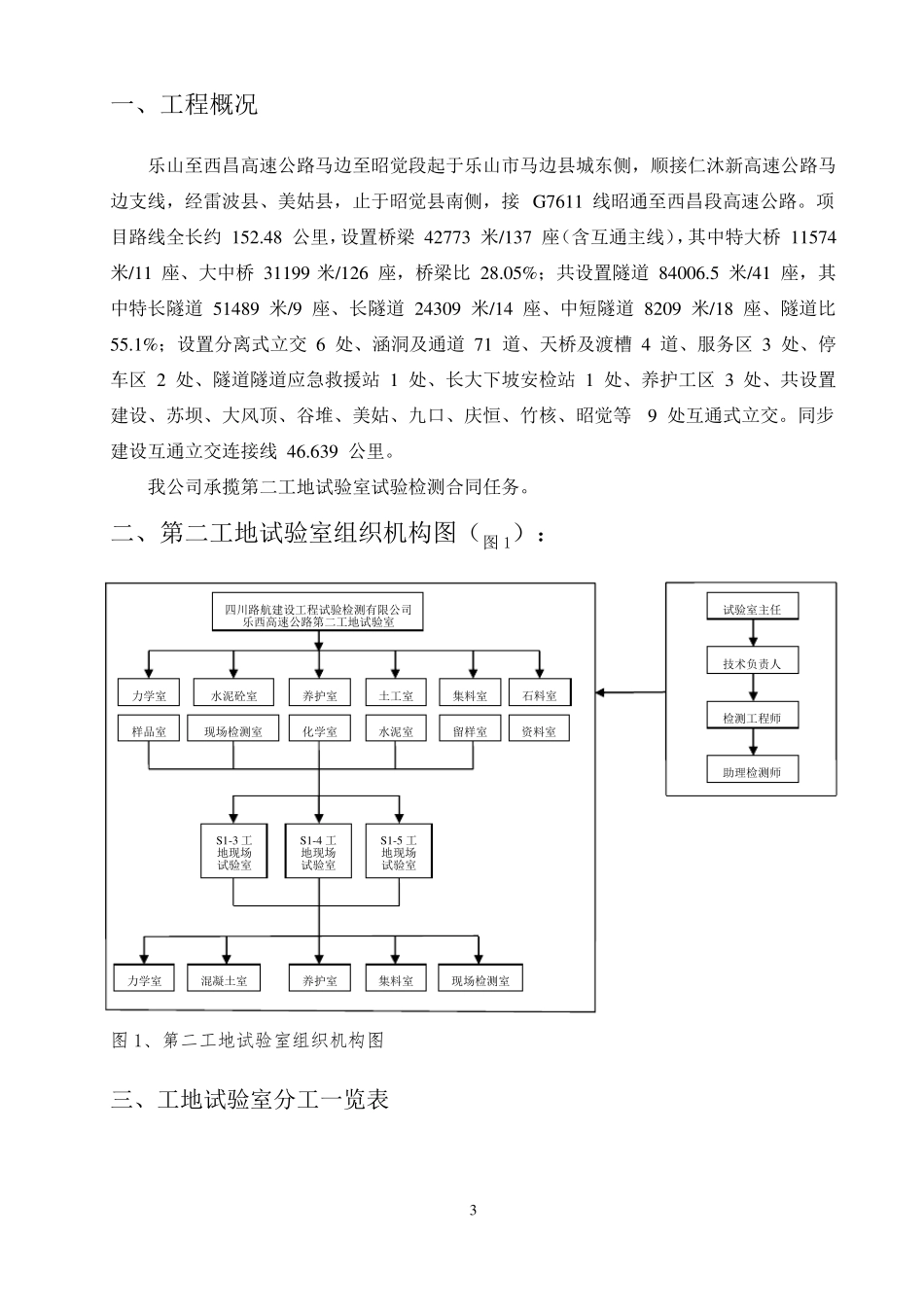

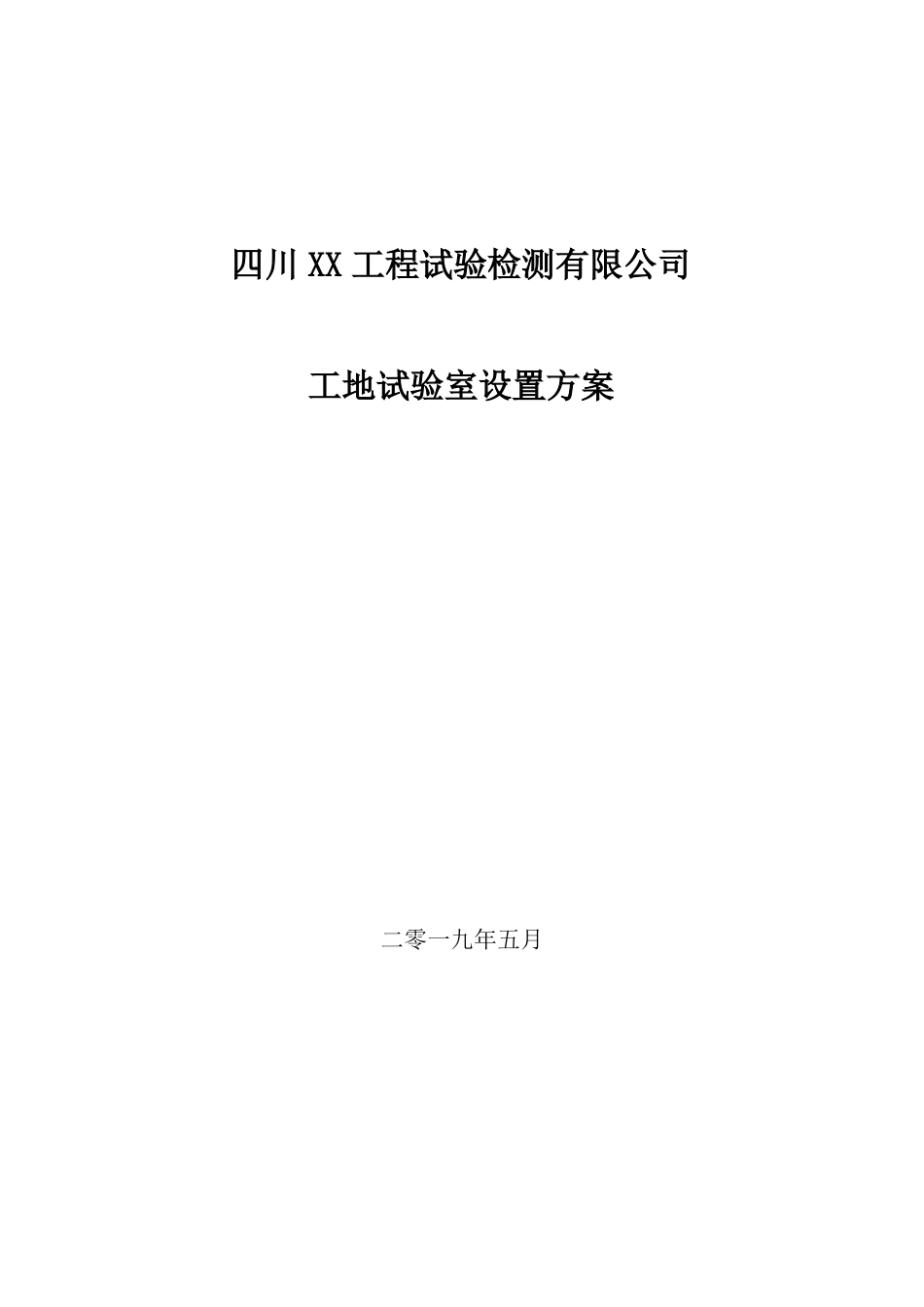

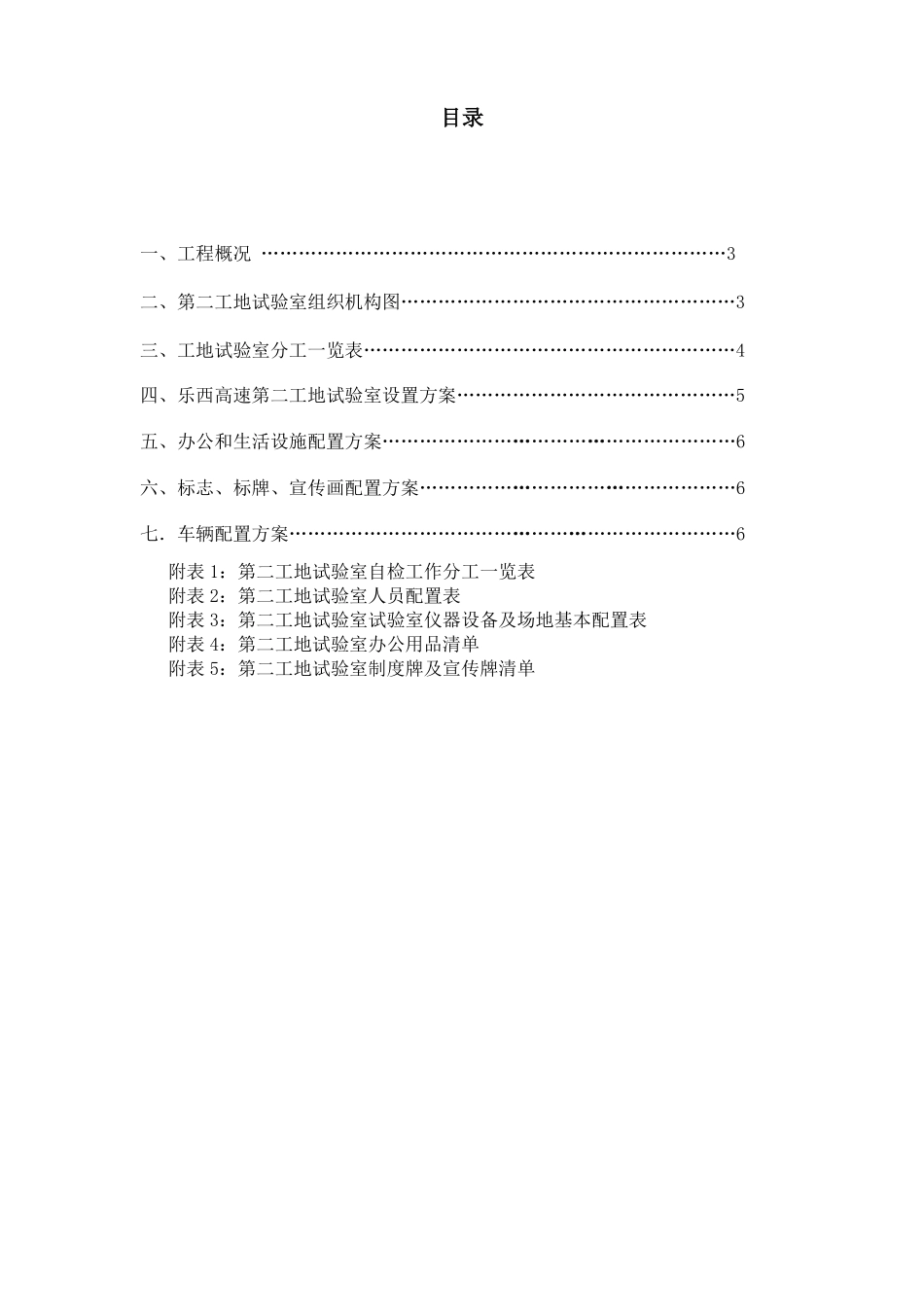

四川 XX 工程试验检测有限公司工地试验室设置方案二零一九年五月目录一、工程概况 …………………………………………………………………3二、第二工地试验室组织机构图………………………………………………3三、工地试验室分工一览表……………………………………………………4四、乐西高速第二工地试验室设置方案………………………………………5五、办公和生活设施配置方案…………………………………………………6六、标志、标牌、宣传画配置方案……………………………………………6七.车辆配置方案………………………………………………………………6附表 1:第二工地试验室自检工作分工一览表附表 2:第二工地试验室人员配置表附表 3:第二工地试验室试验室仪器设备及场地基本配置表附表 4:第二工地试验室办公用品清单附表 5:第二工地试验室制度牌及宣传牌清单一、工程概况乐山至西昌高速公路马边至昭觉段起于乐山市马边县城东侧,顺接仁沐新高速公路马边支线,经雷波县、美姑县,止于昭觉县南侧,接 G7611 线昭通至西昌段高速公路。项目路线全长约 152.48 公里,设置桥梁 42773 米/137 座(含互通主线),其中特大桥 11574米/11 座、大中桥 31199 米/126 座,桥梁比 28.05%;共设置隧道 84006.5 米/41 座,其中特长隧道 51489 米/9 座、长隧道 24309 米/14 座、中短隧道 8209 米/18 座、隧道比55.1%;设置分离式立交 6 处、涵洞及通道 71 道、天桥及渡槽 4 道、服务区 3 处、停车区 2 处、隧道隧道应急救援站 1 处、长大下坡安检站 1 处、养护工区 3 处、共设置建设、苏坝、大风顶、谷堆、美姑、九口、庆恒、竹核、昭觉等9 处互通式立交。同步建设互通立交连接线 46.639 公里。我公司承揽第二工地试验室试验检测合同任务。二、第二工地试验室组织机构图(图 1):四川路航建设工程试验检测有限公司乐西高速公路第二工地试验室力学室水泥砼室养护室土工室样品室现场检测室化学室水泥室S1-3 工S1-4 工S1-5 工地现场地现场地现场试验室试验室试验室力学室混凝土室养护室集料室图 1、第二工地试验室组织机构图试验室主任技术负责人集料室留样室石料室检测工程师资料室助理检测师现场检测室三、工地试验室分工一览表3乐西高速新建工程施工自检工作分工一览表表 1路桥集团乐西路第二工地试验室序号工作内容S1-X 工地现场试验室1工地试验室准备设备安装标定按标准化布局环境条件满...
