工程图学期末教程考试

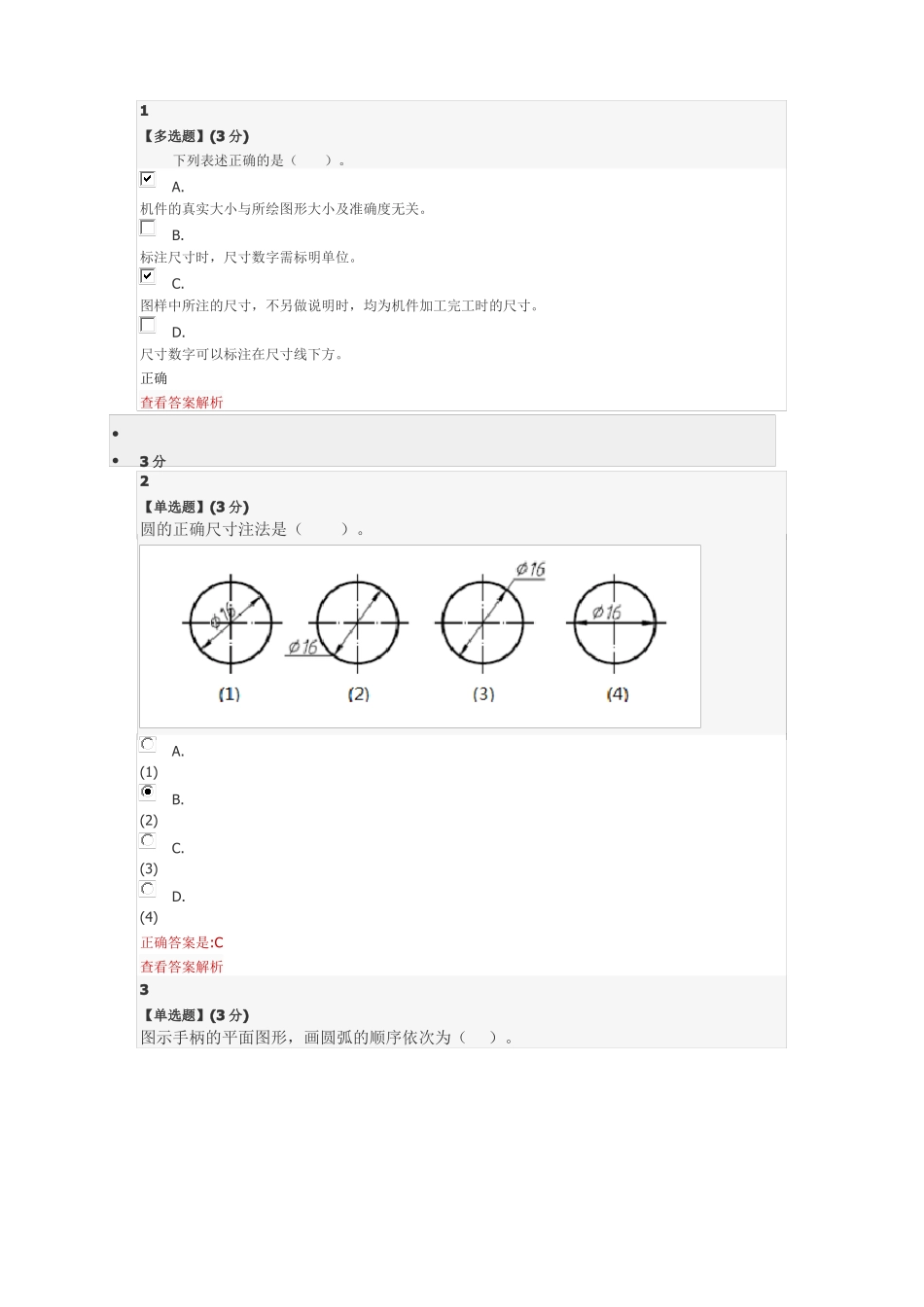

工程图学期末教程考试_第1页
1/28

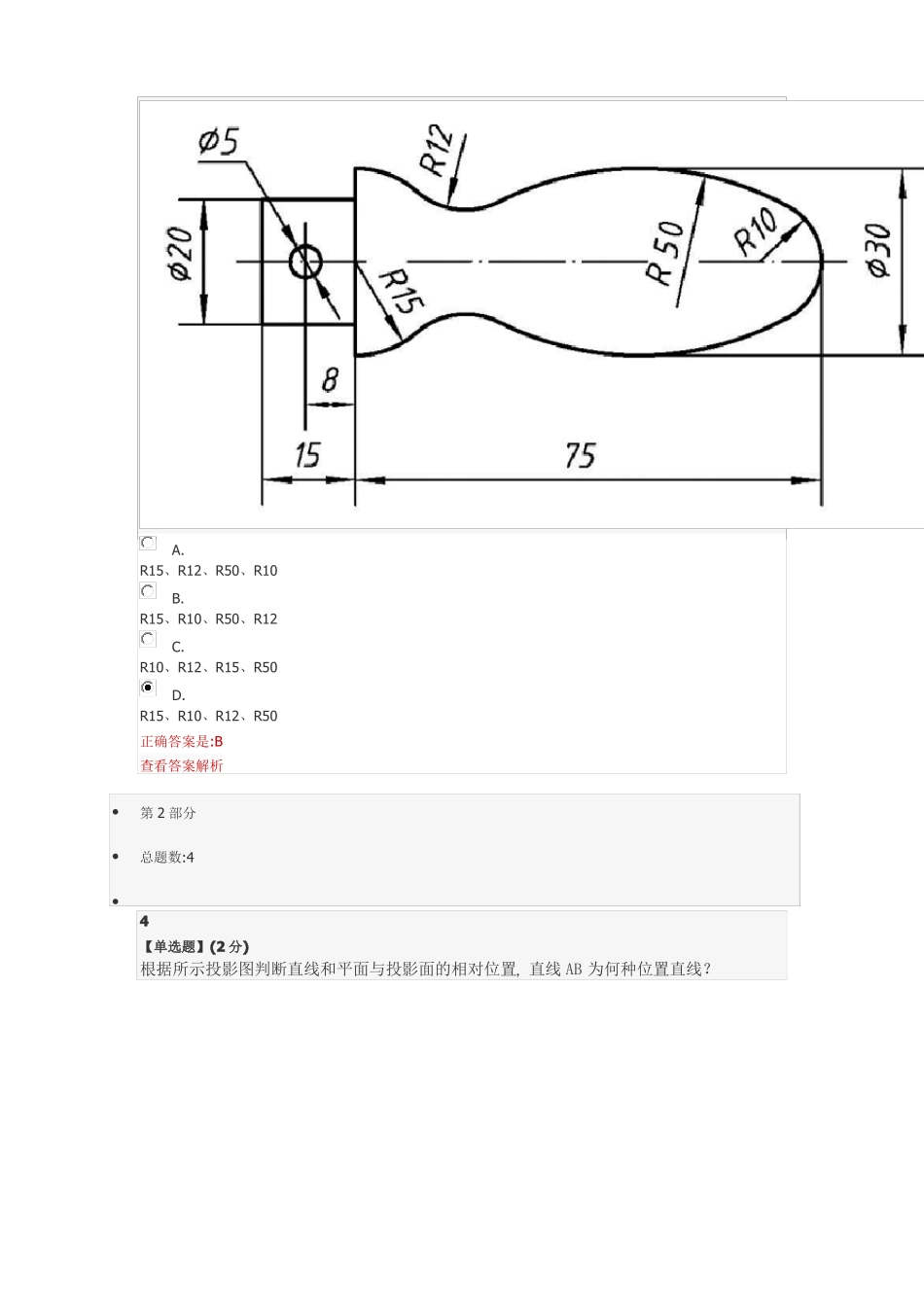

工程图学期末教程考试_第2页
2/28

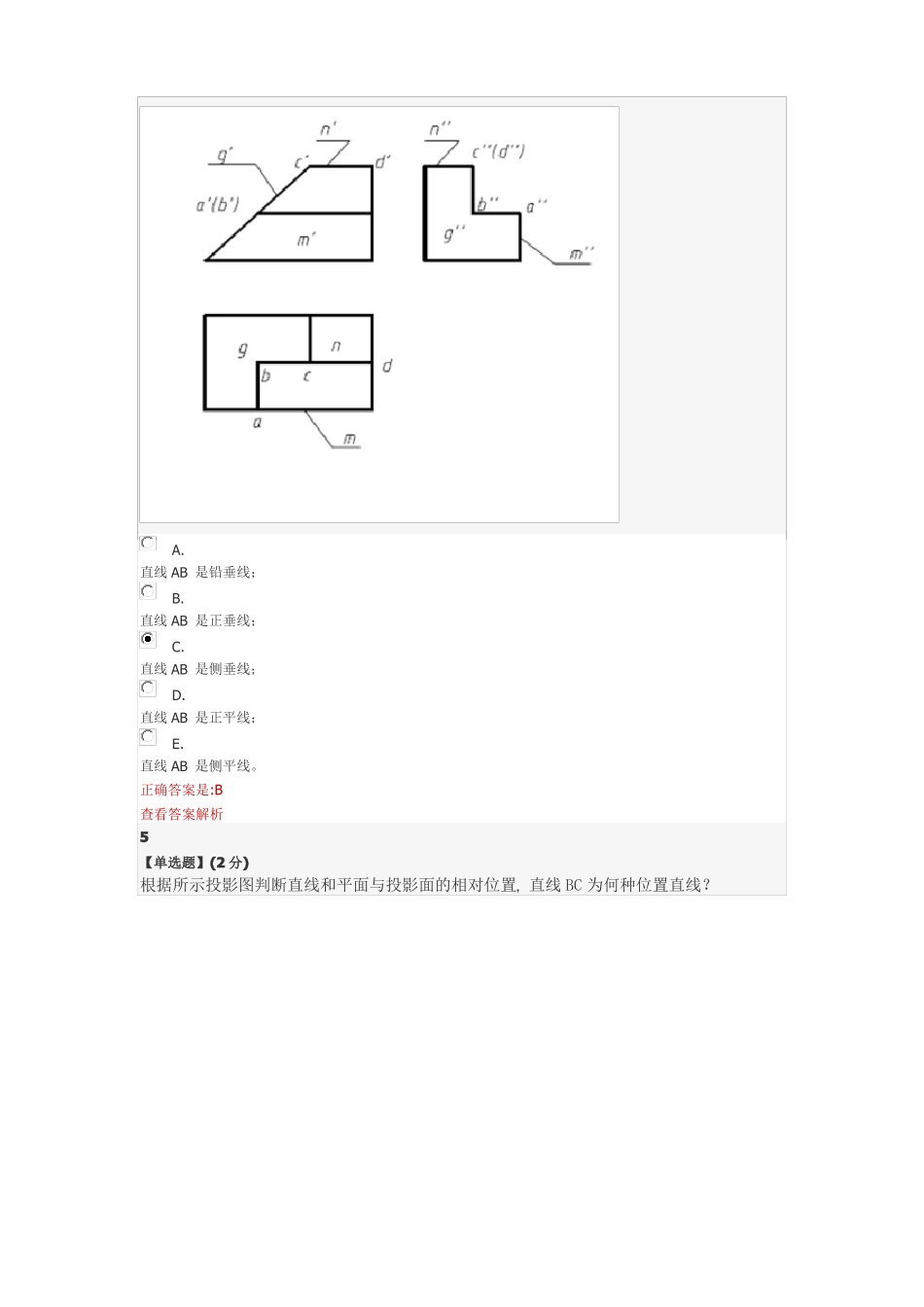

工程图学期末教程考试_第3页
3/28
1【多选题】(3 分)下列表述正确的是()。 A.机件的真实大小与所绘图形大小及准确度无关。 B.标注尺寸时,尺寸数字需标明单位。 C.图样中所注的尺寸,不另做说明时,均为机件加工完工时的尺寸。 D.尺寸数字可以标注在尺寸线下方。正确查看答案解析••3 分2【单选题】(3 分)圆的正确尺寸注法是()。 A.(1) B.(2) C.(3) D.(4)正确答案是:C查看答案解析3【单选题】(3 分)图示手柄的平面图形,画圆弧的顺序依次为()。 A.R15、R12、R50、R10 B.R15、R10、R50、R12 C.R10、R12、R15、R50 D.R15、R10、R12、R50正确答案是:B查看答案解析•••第 2 部分总题数:44【单选题】(2 分)根据所示投影图判断直线和平面与投影面的相对位置,直线 AB 为何种位置直线? A.直线 AB 是铅垂线; B.直线 AB 是正垂线; C.直线 AB 是侧垂线; D.直线 AB 是正平线; E.直线 AB 是侧平线。正确答案是:B查看答案解析5【单选题】(2 分)根据所示投影图判断直线和平面与投影面的相对位置,直线 BC 为何种位置直线? A.直线 BC 是水平线; B.直线 BC 是正平线; C.直线 BC 是侧平线。正确答案是:B查看答案解析6【单选题】(2 分)根据所示投影图判断直线和平面与投影面的相对位置,平面 G 为何种位置平面? A.平面 G 是铅垂面; B.平面 G 是正垂面; C.平面 G 是侧垂面。正确答案是:B查看答案解析7【单选题】(2 分)根据所示投影图判断直线和平面与投影面的相对位置,平面 M 为何种位置平面? A.平面 M 是水平面; B.平面 M 是正平面; C.平面 M 是侧平面; D.平面 M 是铅垂面; E.平面 M 是侧垂面。正确答案是:B查看答案解析•••第 3 部分总题数:48【单选题】(4 分)下列截切立体正确的侧面投影是()。 A.(1) B.(2) C.(3) D.(4)正确答案是:C查看答案解析9【单选题】(4 分)下列截切立体投影正确的是()。 A.(1) B.(2) C.(3) D.(4)正确答案是:C查看答案解析10【单选题】(4 分)下列相贯立体正确的正面投影是()。 A.(1) B.(2) C.(3) D.(4)正确查看答案解析••4 分11【单选题】(4 分)下列相贯立体正确的侧面投影是()。 A.(a) B.(b) C.(c)正确答案是:A查看答案解析•••第 4 部分总题数:312【单选题】(4 分)下列组合体正确的正面投影是( )。 A.(a) B.(b) C.(c) D.(d)正确答案是:D查看答案解析13【单选题】(4 分)请指出下图中...
