干式变压器出厂试验项目与标准

干式变压器出厂试验项目与标准_第1页
1/12
干式变压器出厂试验项目与标准_第2页
2/12
干式变压器出厂试验项目与标准_第3页
3/12

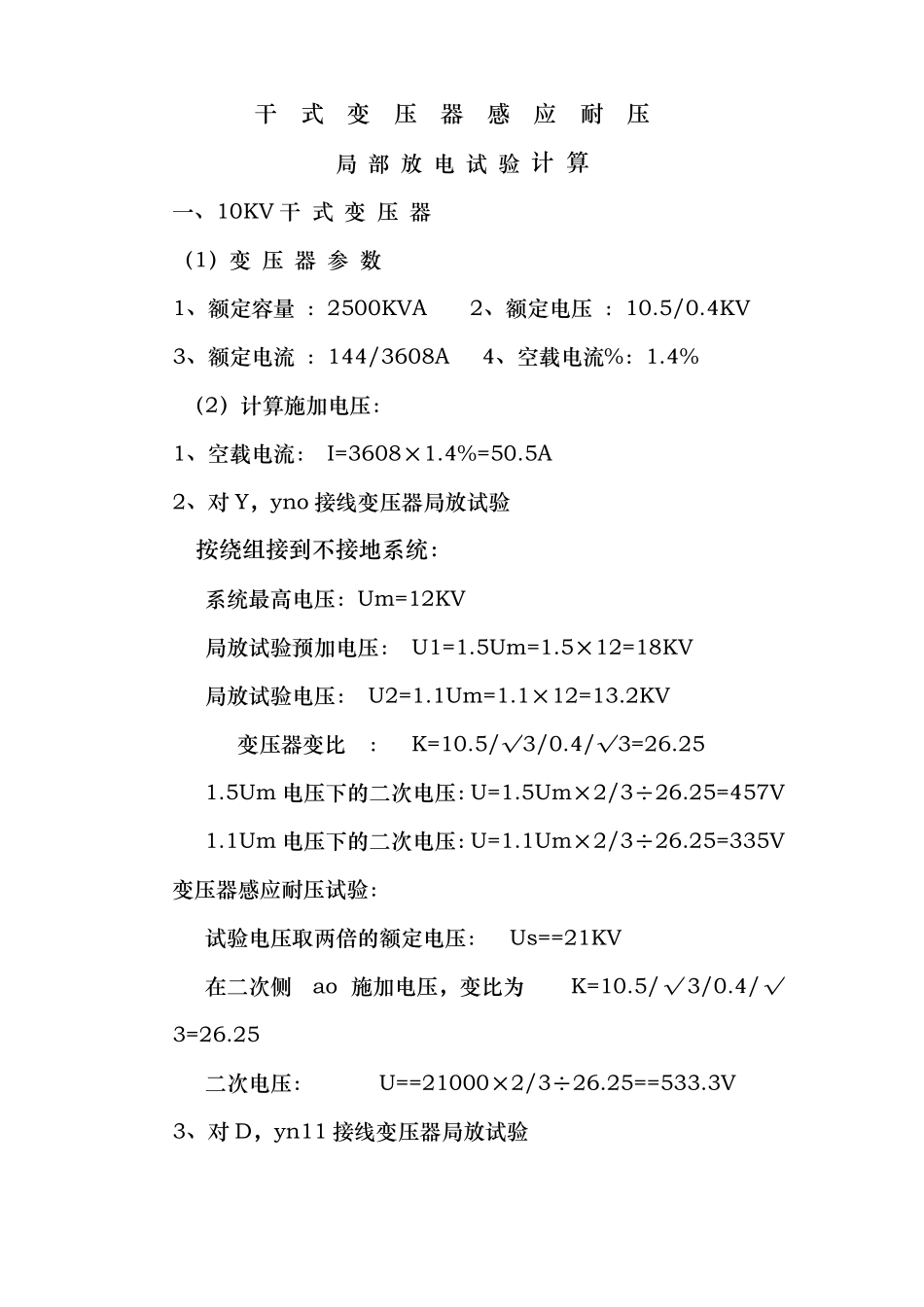

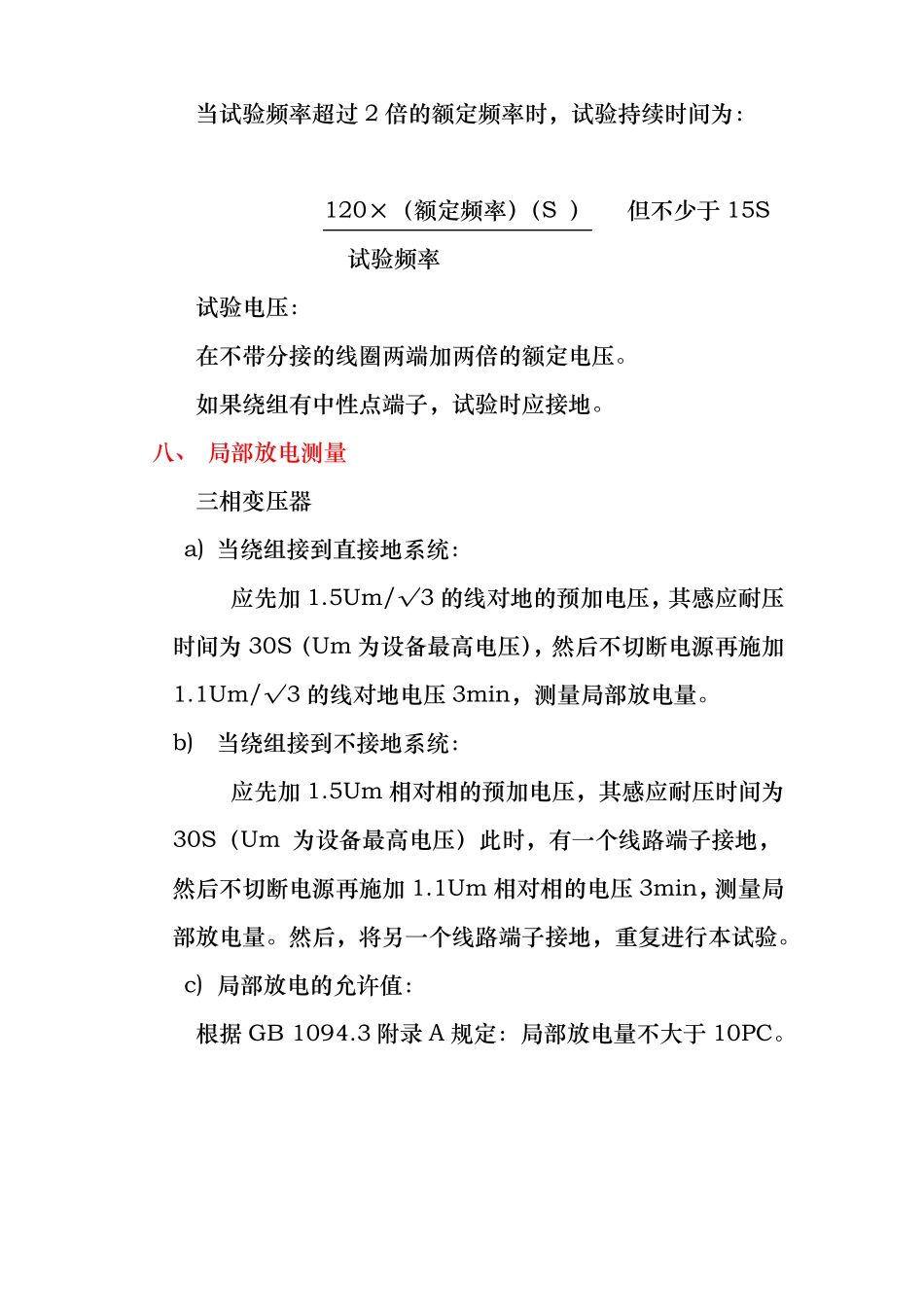

干式变压器出厂试验项目及标准一、绝缘电阻测量:二、绕组电阻测量:对于 2500KVA 及以下的配电变压器,其不平衡率相为 4%,线为 2%:630KVA 及以上的电力变压器,其不平衡率相(有中性点引出时)为 2%,线(无中性点引出时)为 2%。三、 变压比试验和电压矢量关系的效定。四、 阻抗电压、(主分接)、短路阻抗和负载损耗测量五、 空载损耗及空载电流测量六、 外施耐压试验电压等级KV13610152035设备最高电压工频耐受电压预试电压KV1.13.56.911.517.52340.5KV3102028385070KV2.48.01622.430.440.056.0七、 感应耐压试验当试验电压的频率等于或小于 2 倍额定频率时,其全电压下的施加时间为 60S。当试验频率超过 2 倍的额定频率时,试验持续时间为:120×(额定频率)(S )但不少于 15S试验频率试验电压:在不带分接的线圈两端加两倍的额定电压。如果绕组有中性点端子,试验时应接地。八、 局部放电测量三相变压器a) 当绕组接到直接地系统:应先加 1.5Um/√3 的线对地的预加电压,其感应耐压时间为 30S(Um 为设备最高电压),然后不切断电源再施加1.1Um/√3 的线对地电压 3min,测量局部放电量。b)当绕组接到不接地系统:应先加 1.5Um 相对相的预加电压,其感应耐压时间为30S(Um 为设备最高电压)此时,有一个线路端子接地,然后不切断电源再施加 1.1Um 相对相的电压 3min,测量局部放电量。然后,将另一个线路端子接地,重复进行本试验。c) 局部放电的允许值:根据 GB 1094.3 附录 A 规定:局部放电量不大于 10PC。干式变压器感应耐压局 部 放 电 试 验 计 算一、10KV 干 式 变 压 器(1)变 压 器 参 数1、额定容量 :2500KVA2、额定电压 :10.5/0.4KV3、额定电流 :144/3608A4、空载电流%:1.4%(2)计算施加电压:1、空载电流: I=3608×1.4%=50.5A2、对 Y,yno 接线变压器局放试验按绕组接到不接地系统:系统最高电压:Um=12KV局放试验预加电压: U1=1.5Um=1.5×12=18KV局放试验电压: U2=1.1Um=1.1×12=13.2KV变压器变比:K=10.5/√3/0.4/√3=26.251.5Um 电压下的二次电压:U=1.5Um×2/3÷26.25=457V1.1Um 电压下的二次电压:U=1.1Um×2/3÷26.25=335V变压器感应耐压试验:试验电压取两倍的额定电压:Us==21KV在二次侧ao 施加电压,变比为K=10.5/√3/0.4/√3=26.25二次电压:U==21000×2/3÷26.25==533.3V3、对 D,yn11 接线变压器局放试验按绕组接到不接地系统:系...
