干式变压器中英文说明书

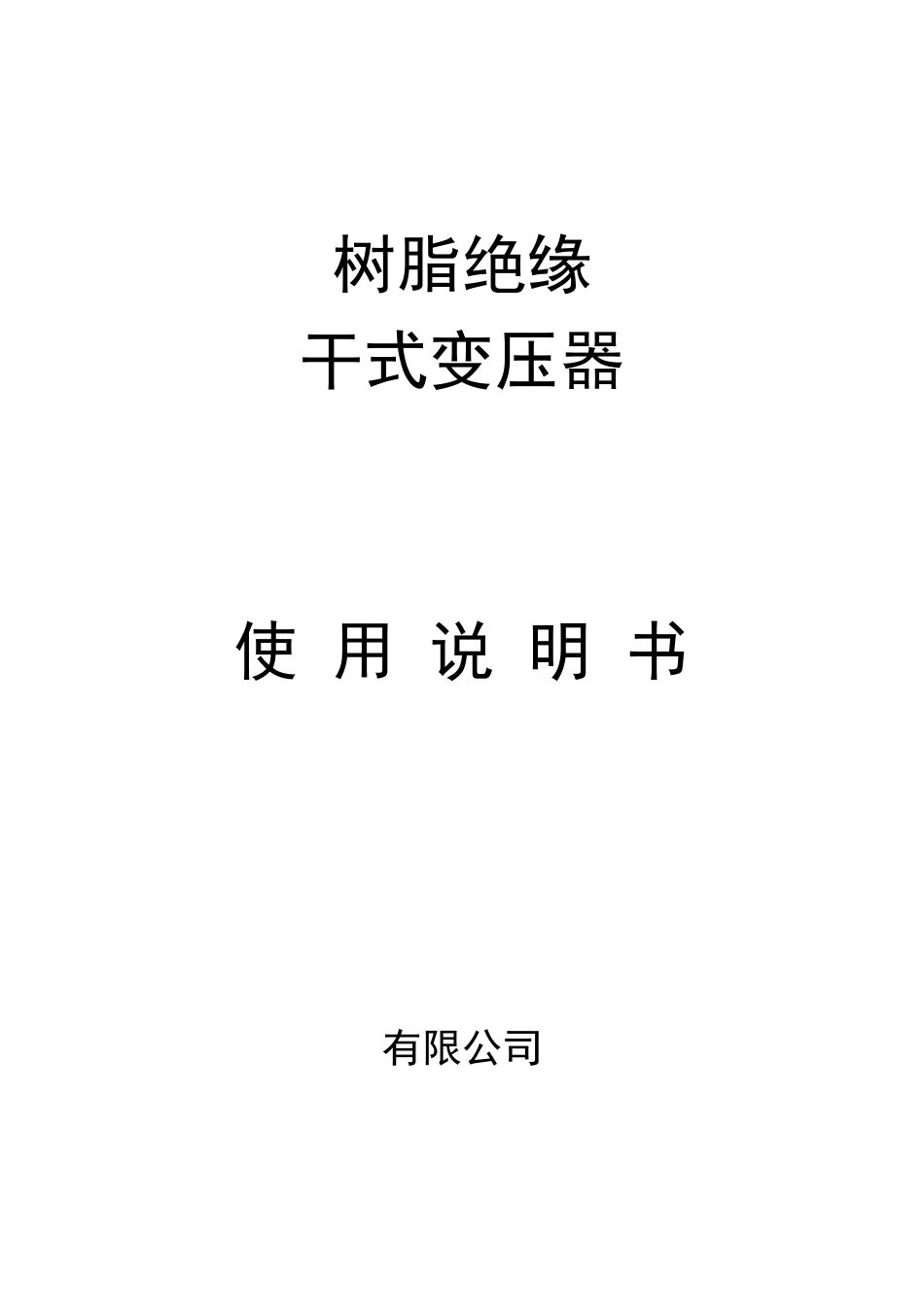

干式变压器中英文说明书_第1页
1/16

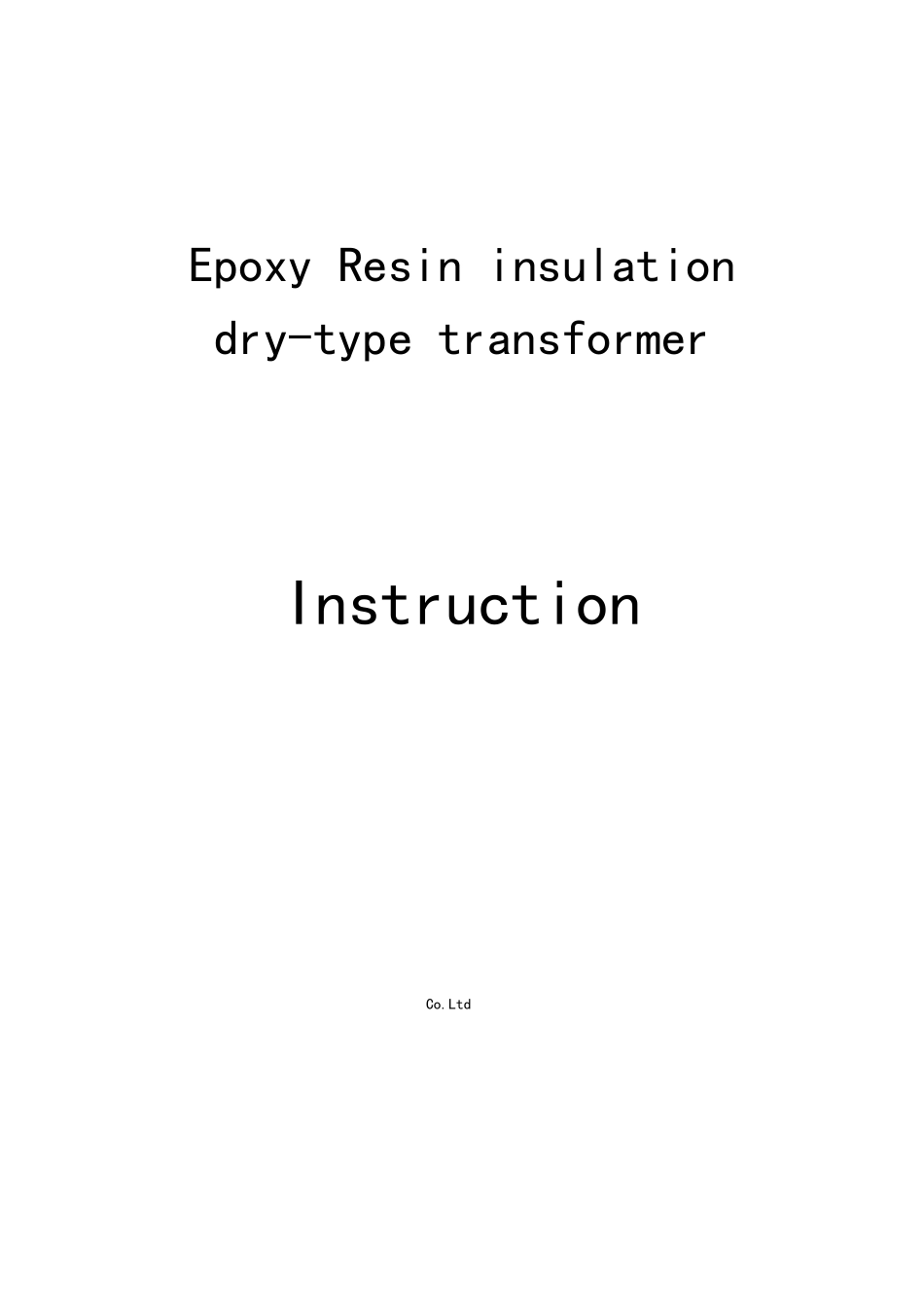

干式变压器中英文说明书_第2页
2/16

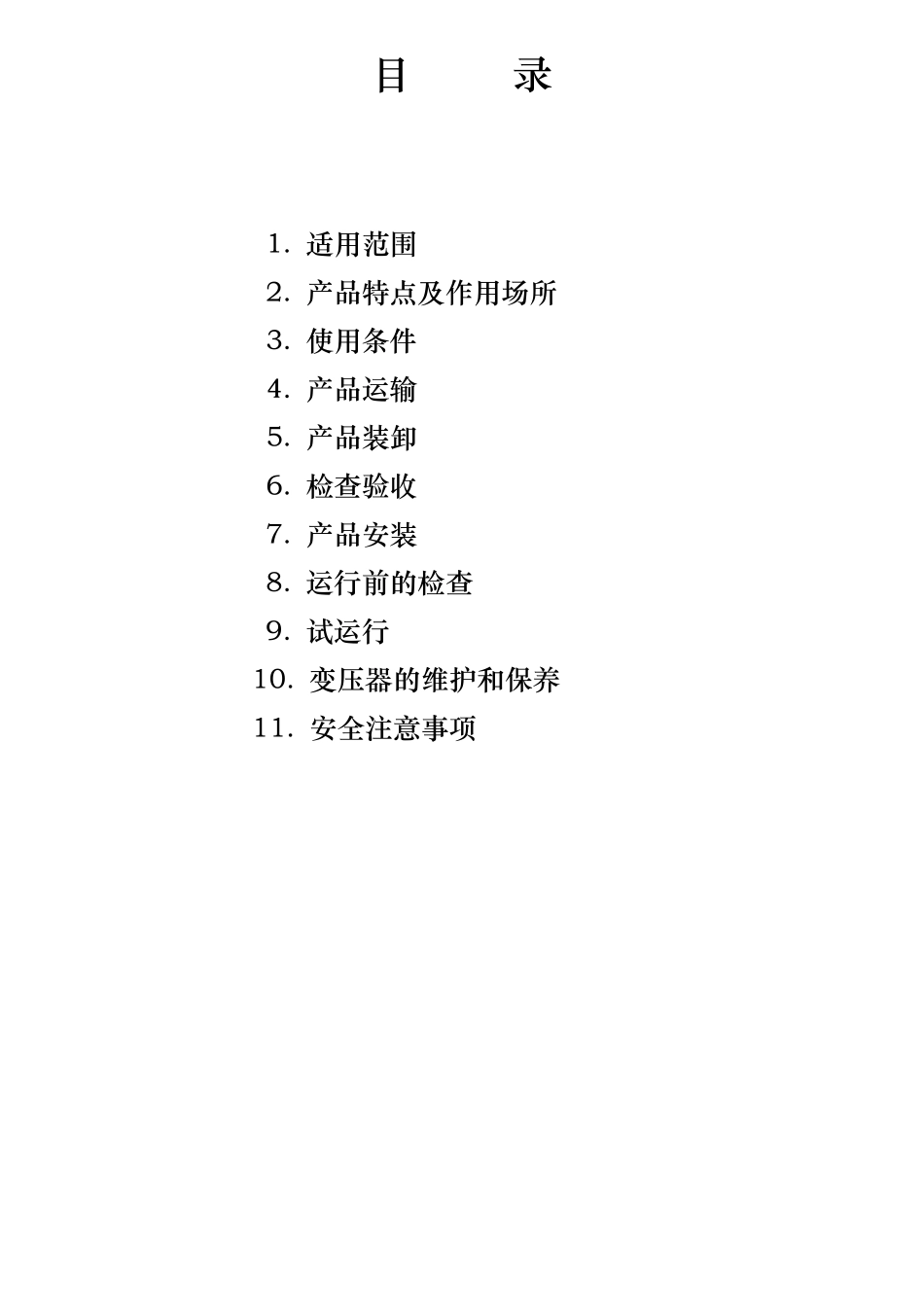

干式变压器中英文说明书_第3页
3/16
树脂绝缘干式变压器使 用 说 明 书有限公司Epoxy Resin insulationdry-type transformerInstruction Co.Ltd目录1. 适用范围2. 产品特点及作用场所3. 使用条件4. 产品运输5. 产品装卸6. 检查验收7. 产品安装8. 运行前的检查9. 试运行10. 变压器的维护和保养11. 安全注意事项Content1. Usage scope2. Character & Application3. Usage requirement4. Product Transportation5. Product load & discharge6. Inspection before receive7. Product install8. Inspection before operation9. Test operation10.Repair and Maintain11. SafetyNotice1. 适用范围本说明书适用于我公司生产的 SC9、SCB9、SC10、SCB10、SCR9 系列额定容量为 6300KVA 及以下,电压等级为 35KV 及以下的有载和无载调压树脂绝缘干式电力变压器的装卸、运输、仓储保管、安装、使用及维护等。2.产品特点及使用场所我公司生产的环氧树脂浇注干式变压器引进国外先进技术,我公司通过反复的生产实践及频繁的理化试验成功解决了这一尖端难题,产品技术性能指标完全符合国家标准GB1094.1~2-1996、GB6450-86,技术参数符合GB/T10228-1997 标准。该产品具有以下特点:2.1 减少了包封层树脂厚度,增强了线圈的散热能力。2.2 线圈采用玻璃纤维增强网格板加强、增强了线圈的机械强度;提高了产品抗突发短路能力,线圈永不开裂;2.3线圈采用真空浇注工艺、极大地减少了线圈局部放电量,提高了线圈电气强度;2.4 防爆过载能力高,冷热冲击稳定性好,噪声低;2.5 带温控和风冷却装置,三相温度同屏显示,自动启停风机、故障报警、超温报警、超温跳闸以及黑匝子功能,并通过RS485 串行通讯接与计算机连接,运行集中监视及控制;由于我公司树脂浇注干式变压器具有以上特点,因此该系列产品广泛应用于输变电系统,如宾馆饭店、机场,高层建筑、商业中心、住宅小区等重要场所,以及地铁、冶炼、电厂、轮船、海洋钻井平台等环境恶劣场所。3.使用条件3.1 户内式3.2 海拔不超过 1000M3.3 环境温度:最高气温:+40℃最高日平均气温:+30℃最高年平均气温:+20℃最低气温:-5℃(户内)3.4 电源电压的波形:电源电压的波形近似正弦波。3.5 多相电源电压的对称性:多相变压器所连接的电源电压应近似对称。3.6 绝缘耐热等级 F 级3.7 带外壳保护等级 IP20、IP23 等。4.产品运输4.1 产品可用火车、轮船、汽车和飞机等交通工具进行...
