干式变压器安装作业指导书VIP专享

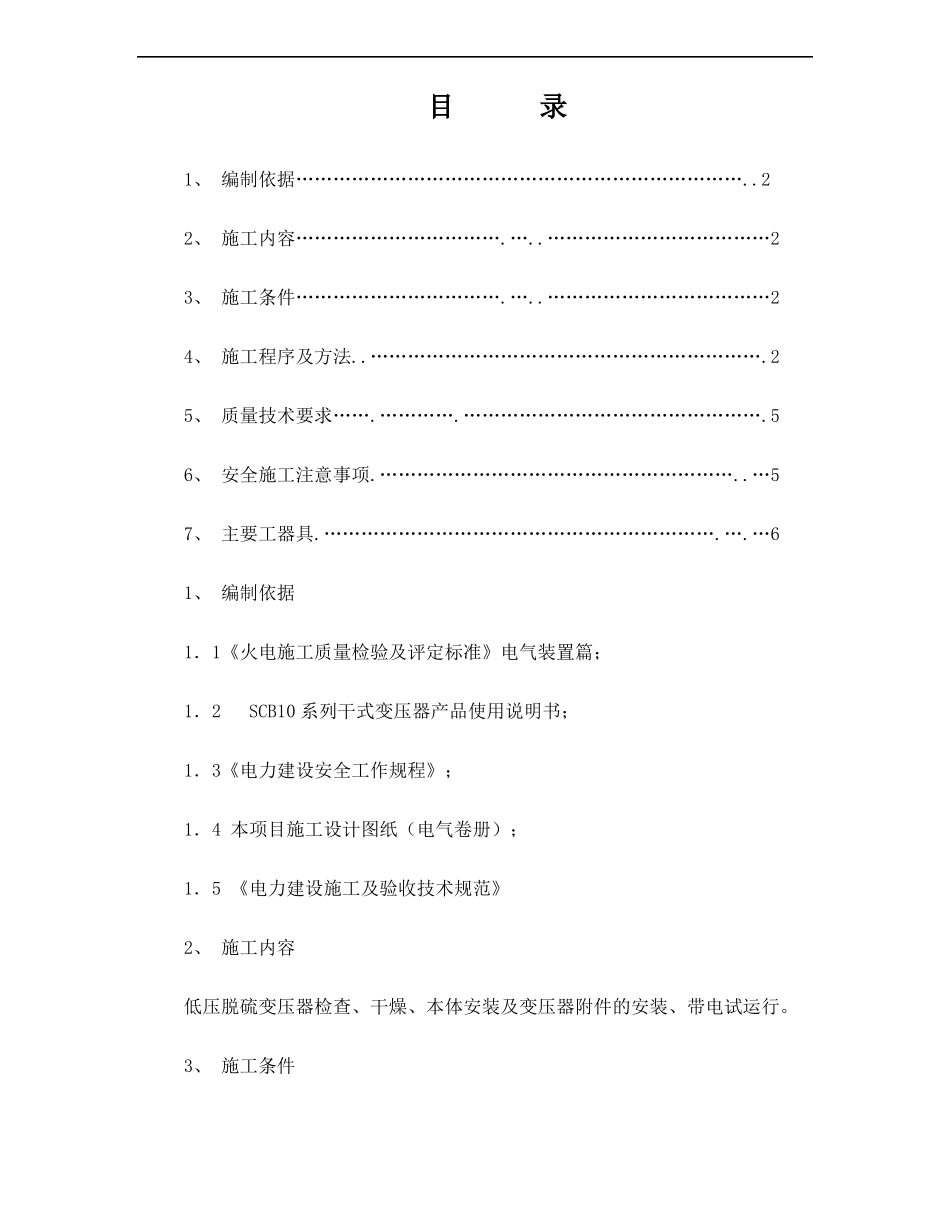

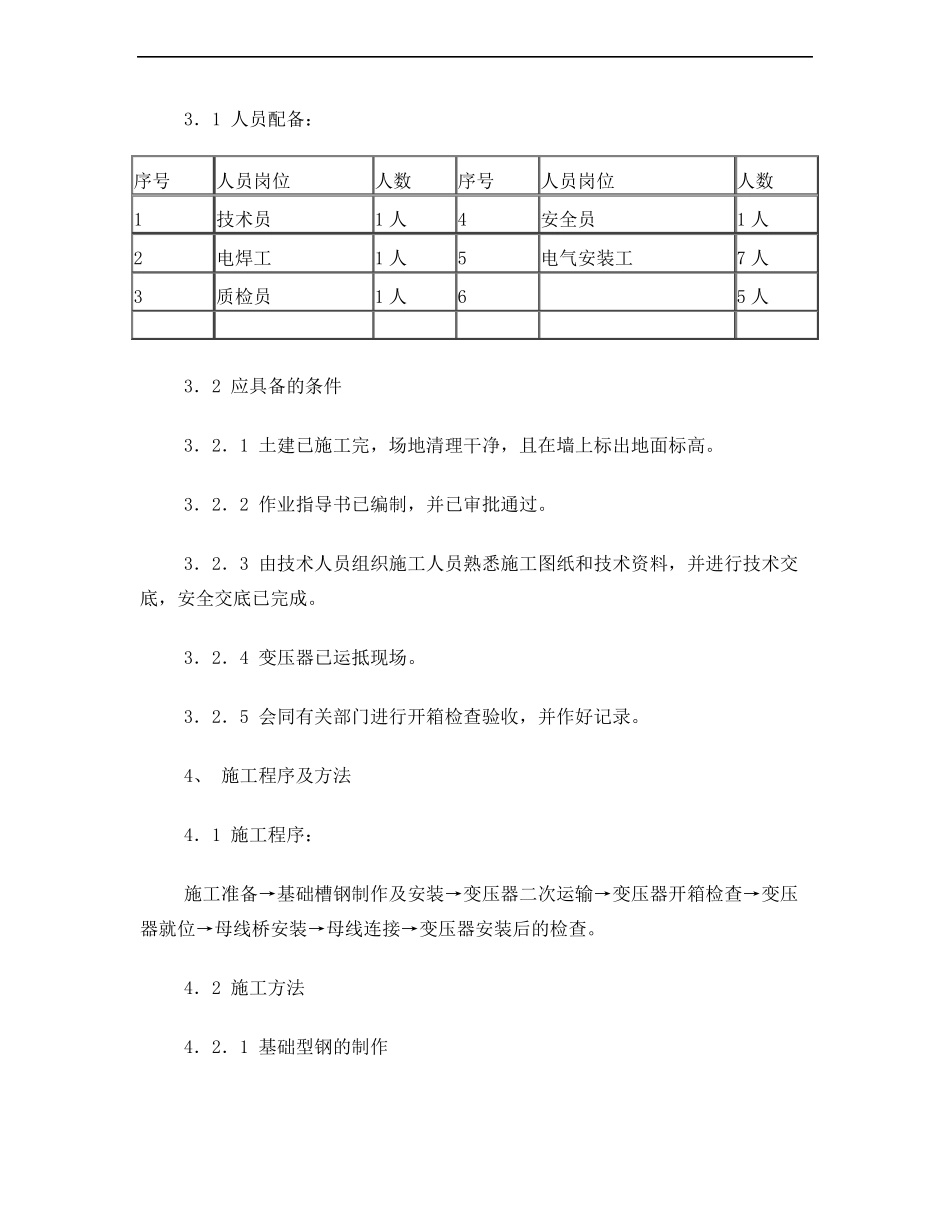

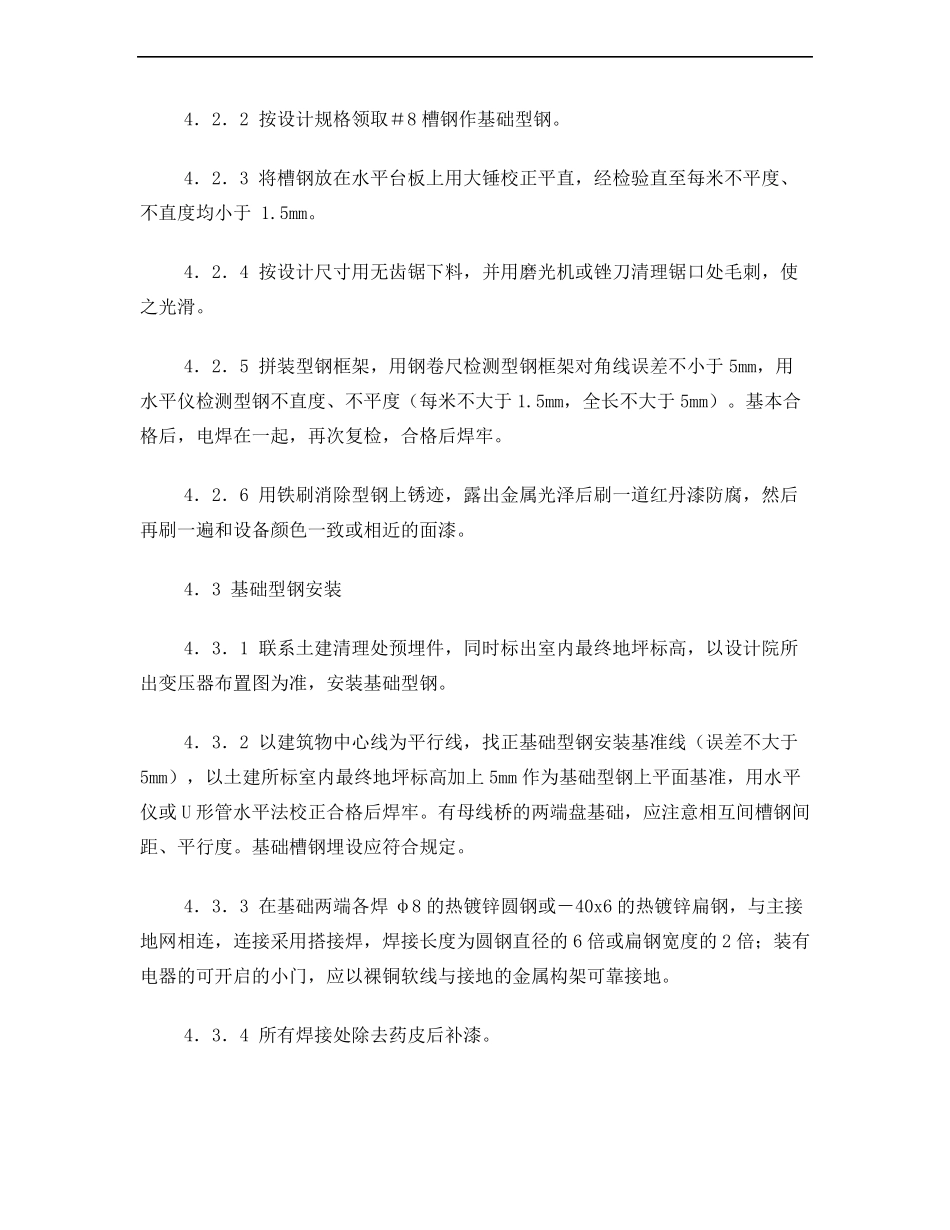

目录1、 编制依据………………………………………………………………..22、 施工内容…………………………….…..………………………………23、 施工条件…………………………….…..………………………………24、 施工程序及方法..……………………………………………………….25、 质量技术要求…….………….………………………………………….56、 安全施工注意事项.…………………………………………………..…57、 主要工器具.……………………………………………………….….…61、 编制依据1．1《火电施工质量检验及评定标准》电气装置篇；1．2 SCB10 系列干式变压器产品使用说明书；1．3《电力建设安全工作规程》；1．4 本项目施工设计图纸（电气卷册）；1．5 《电力建设施工及验收技术规范》2、 施工内容低压脱硫变压器检查、干燥、本体安装及变压器附件的安装、带电试运行。3、 施工条件3．1 人员配备：序号1233．2．1 土建已施工完，场地清理干净，且在墙上标出地面标高。3．2．2 作业指导书已编制，并已审批通过。3．2．3 由技术人员组织施工人员熟悉施工图纸和技术资料，并进行技术交底，安全交底已完成。3．2．4 变压器已运抵现场。3．2．5 会同有关部门进行开箱检查验收，并作好记录。4、 施工程序及方法4．1 施工程序：施工准备→基础槽钢制作及安装→变压器二次运输→变压器开箱检查→变压器就位→母线桥安装→母线连接→变压器安装后的检查。4．2 施工方法4．2．1 基础型钢的制作人员岗位技术员电焊工质检员3．2 应具备的条件人数1 人1 人1 人序号456人员岗位安全员电气安装工人数1 人7 人5 人4．2．2 按设计规格领取＃8 槽钢作基础型钢。4．2．3 将槽钢放在水平台板上用大锤校正平直，经检验直至每米不平度、不直度均小于 1.5mm。4．2．4 按设计尺寸用无齿锯下料，并用磨光机或锉刀清理锯口处毛刺，使之光滑。4．2．5 拼装型钢框架，用钢卷尺检测型钢框架对角线误差不小于 5mm，用水平仪检测型钢不直度、不平度（每米不大于 1.5mm，全长不大于 5mm）。基本合格后，电焊在一起，再次复检，合格后焊牢。4．2．6 用铁刷消除型钢上锈迹，露出金属光泽后刷一道红丹漆防腐，然后再刷一遍和设备颜色一致或相近的面漆。4．3 基础型钢安装4．3．1 联系土建清理处预埋件，同时标出室内最终地坪标高，以设计院所出变压器布置图为准，安装基础型钢。4．3．2 以建筑物中心线为平行线，找正基础...
