干挂石材工程施工方案

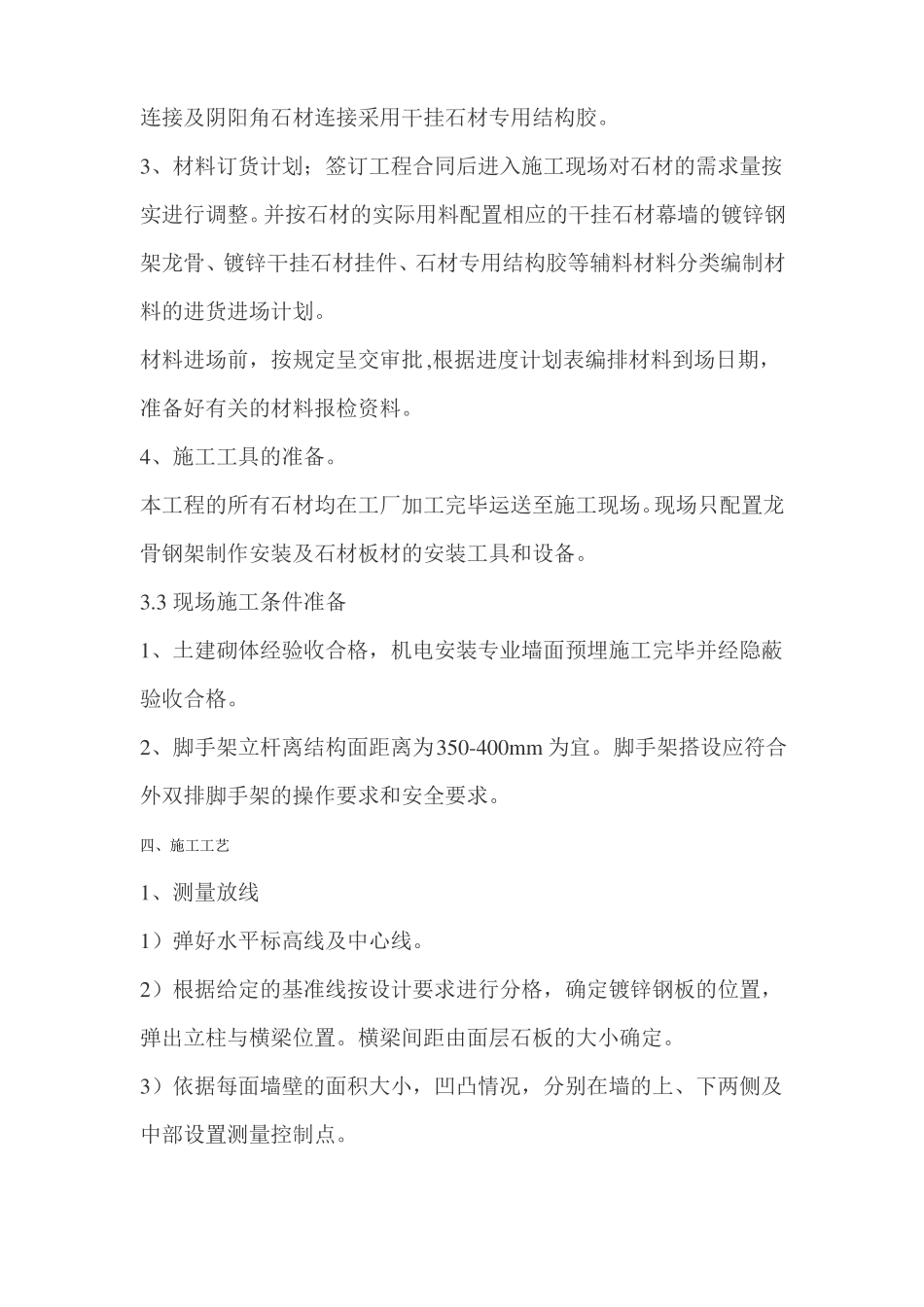

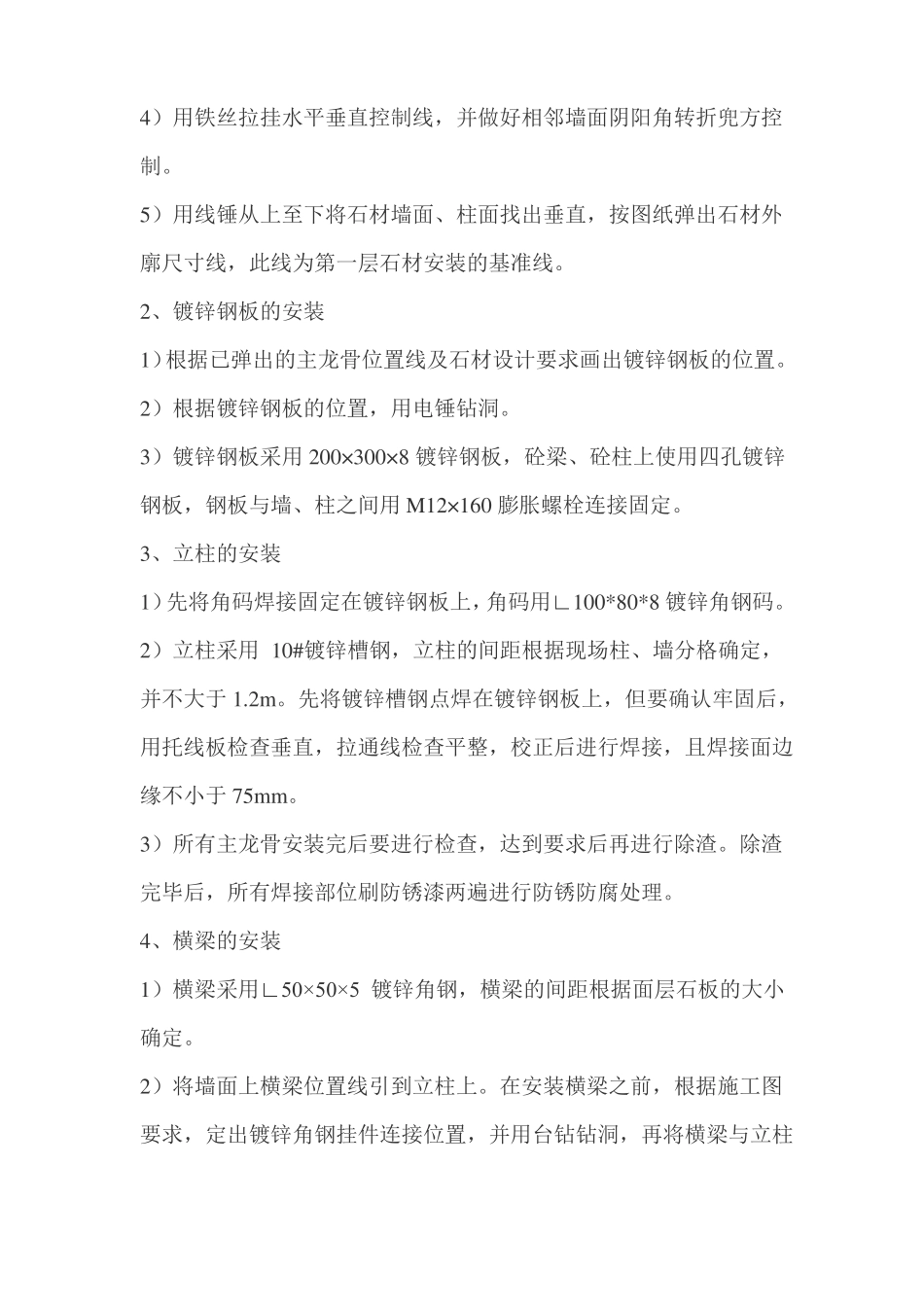

干挂石材工程施工方案一、编制依据1、施工图纸及图纸会审纪要2、《金属与石材幕墙工程技术规范》GB JGJ133-2001、JK113-20013、《石材幕墙工程施工工艺标准》；GY1003-2003/8/164、《建筑物防雷设计规范》GB50057-945、《天然花岗岩建筑板材》JC 2056、其他国家现行有关施工规范、规程、验收标准。二、工程概况本工程 C1#~C5#楼，六层以下、局部十层以下外墙为干挂花岗岩石材。三、施工准备3.1 技术准备1、熟悉与审查施工图纸。2、对建筑图、结构图与设计施工图纸在几何尺寸、坐标、标高、说明等方面是否一致，技术要求是否正确。3、明确工期，分期分批施工或交付使用的顺序和时间；明确工程所用的主要材料、设备的数量、规格、来源和供货日期。3.2 材料、机具、物资准备1、石材幕墙选用的材料要符合国家现行产品标准的规定和本工程项目招标文件的规定；每种材料均要附有出厂合格证、质保书及必要的检验报告。2、型钢采用热镀锌型钢；金属挂件采用镀锌钢件；金属挂件和石材连接及阴阳角石材连接采用干挂石材专用结构胶。3、材料订货计划；签订工程合同后进入施工现场对石材的需求量按实进行调整。并按石材的实际用料配置相应的干挂石材幕墙的镀锌钢架龙骨、镀锌干挂石材挂件、石材专用结构胶等辅料材料分类编制材料的进货进场计划。材料进场前，按规定呈交审批 ,根据进度计划表编排材料到场日期，准备好有关的材料报检资料。4、施工工具的准备。本工程的所有石材均在工厂加工完毕运送至施工现场。现场只配置龙骨钢架制作安装及石材板材的安装工具和设备。3.3 现场施工条件准备1、土建砌体经验收合格，机电安装专业墙面预埋施工完毕并经隐蔽验收合格。2、脚手架立杆离结构面距离为350-400mm 为宜。脚手架搭设应符合外双排脚手架的操作要求和安全要求。四、施工工艺1、测量放线1）弹好水平标高线及中心线。2）根据给定的基准线按设计要求进行分格，确定镀锌钢板的位置，弹出立柱与横梁位置。横梁间距由面层石板的大小确定。3）依据每面墙壁的面积大小，凹凸情况，分别在墙的上、下两侧及中部设置测量控制点。4）用铁丝拉挂水平垂直控制线，并做好相邻墙面阴阳角转折兜方控制。5）用线锤从上至下将石材墙面、柱面找出垂直，按图纸弹出石材外廓尺寸线，此线为第一层石材安装的基准线。2、镀锌钢板的安装1）根据已弹出的主龙骨位置线及石材设计要求画出镀锌钢板的位置。2）根据镀锌钢板的位置，用电锤钻洞。3）镀锌钢板采用 200×300×8 镀锌...
