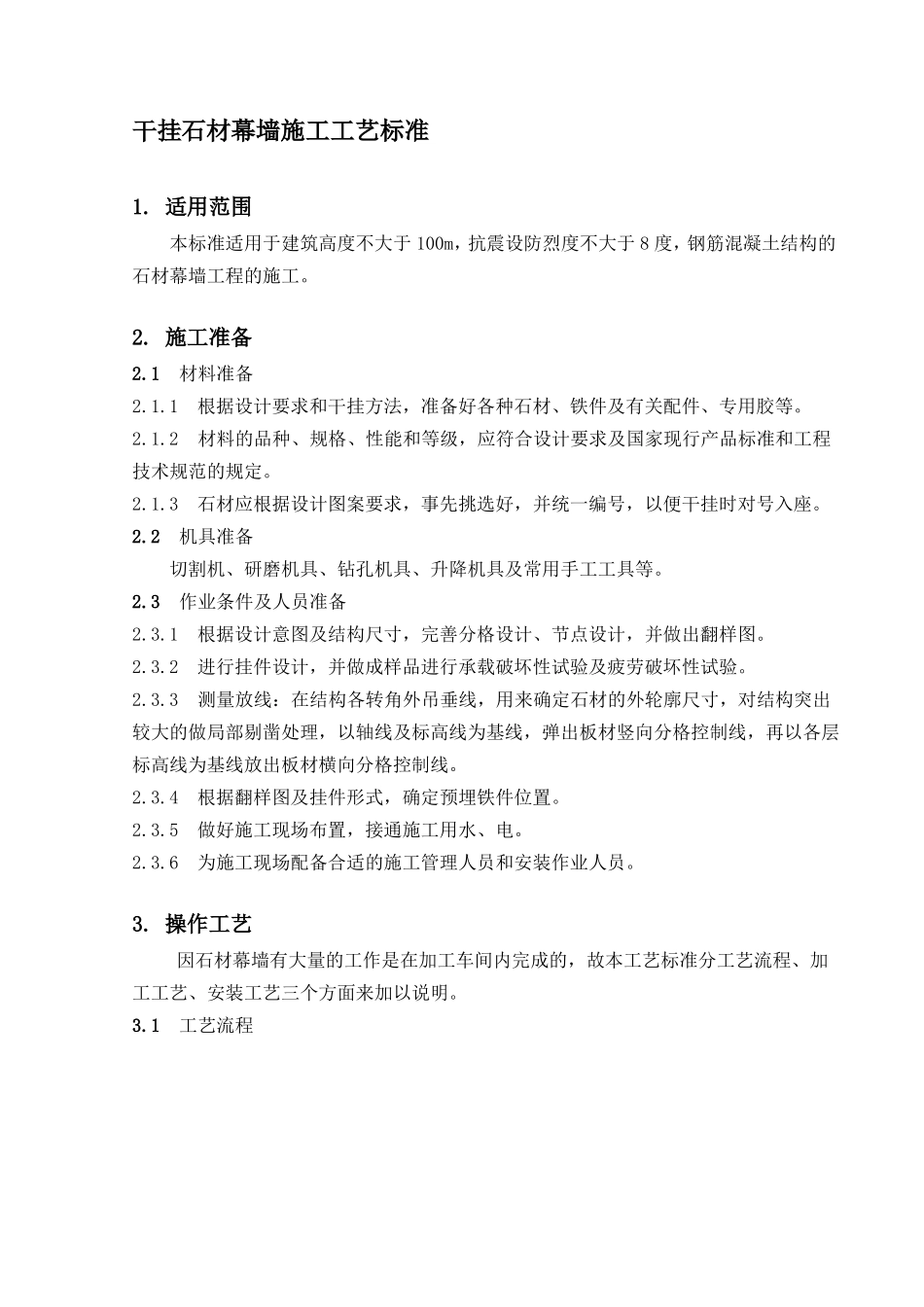

干挂石材幕墙施工工艺标准

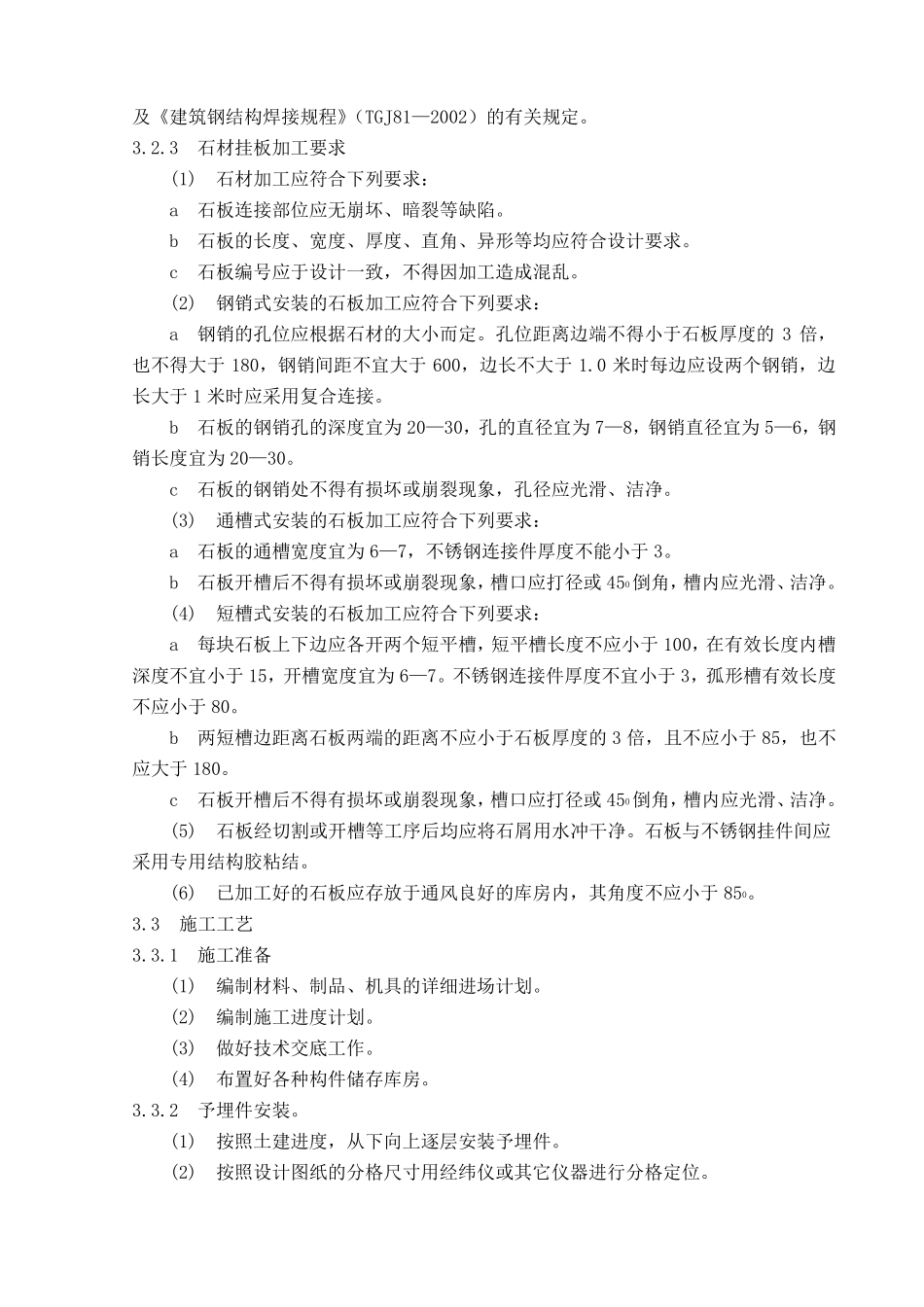

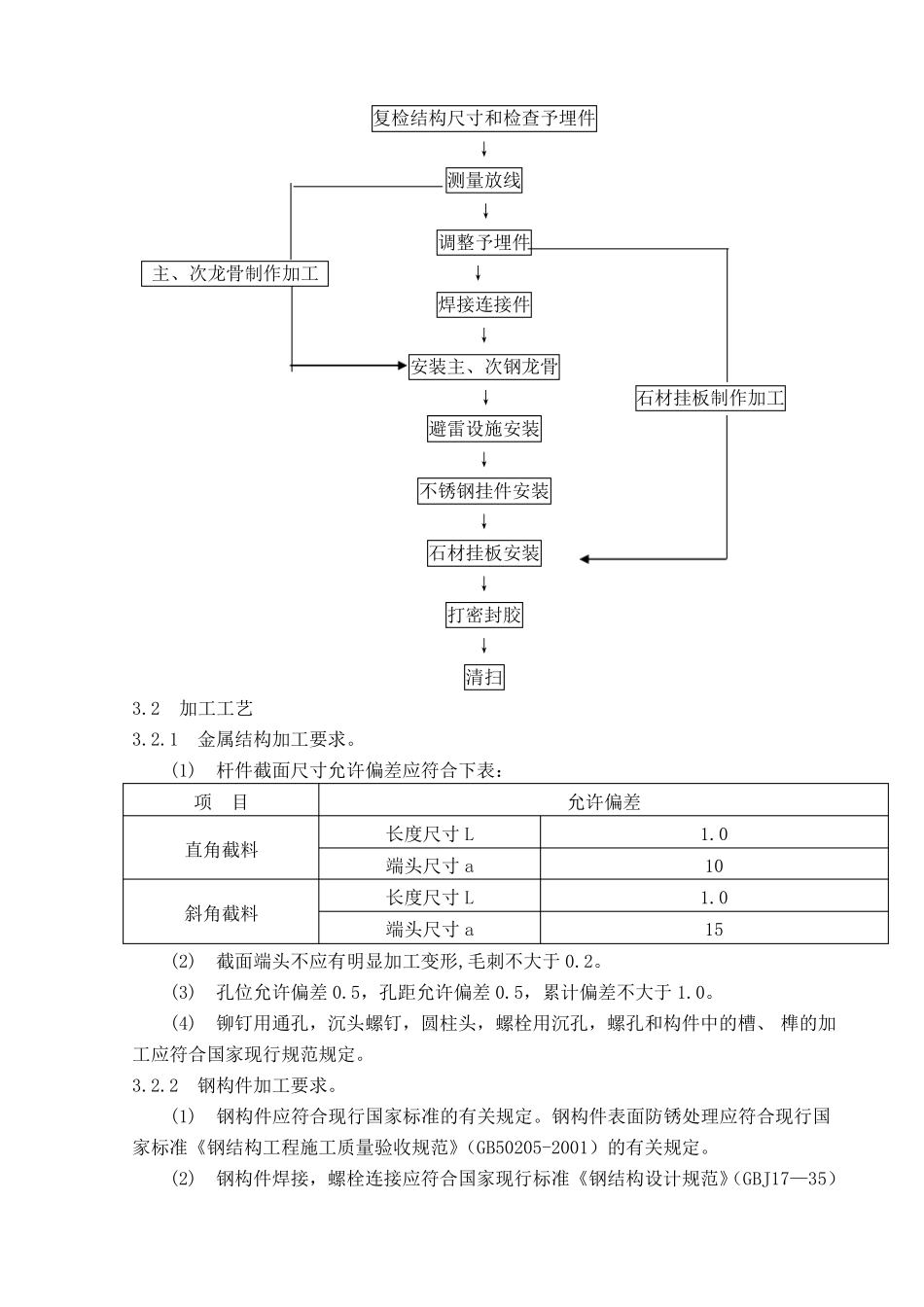

干挂石材幕墙施工工艺标准1. 适用范围本标准适用于建筑高度不大于 100m，抗震设防烈度不大于 8 度，钢筋混凝土结构的石材幕墙工程的施工。2. 施工准备2.1材料准备2.1.1根据设计要求和干挂方法，准备好各种石材、铁件及有关配件、专用胶等。2.1.2材料的品种、规格、性能和等级，应符合设计要求及国家现行产品标准和工程技术规范的规定。2.1.3石材应根据设计图案要求，事先挑选好，并统一编号，以便干挂时对号入座。2.2机具准备切割机、研磨机具、钻孔机具、升降机具及常用手工工具等。2.3作业条件及人员准备2.3.1根据设计意图及结构尺寸，完善分格设计、节点设计，并做出翻样图。2.3.2进行挂件设计，并做成样品进行承载破坏性试验及疲劳破坏性试验。2.3.3测量放线：在结构各转角外吊垂线，用来确定石材的外轮廓尺寸，对结构突出较大的做局部剔凿处理，以轴线及标高线为基线，弹出板材竖向分格控制线，再以各层标高线为基线放出板材横向分格控制线。2.3.4根据翻样图及挂件形式，确定预埋铁件位置。2.3.5做好施工现场布置，接通施工用水、电。2.3.6为施工现场配备合适的施工管理人员和安装作业人员。3. 操作工艺因石材幕墙有大量的工作是在加工车间内完成的，故本工艺标准分工艺流程、加工工艺、安装工艺三个方面来加以说明。3.1工艺流程复检结构尺寸和检查予埋件↓测量放线↓调整予埋件主、次龙骨制作加工↓焊接连接件↓安装主、次钢龙骨↓石材挂板制作加工避雷设施安装↓不锈钢挂件安装↓石材挂板安装↓打密封胶↓清扫3.2加工工艺3.2.1金属结构加工要求。(1)杆件截面尺寸允许偏差应符合下表：项目直角截料斜角截料长度尺寸 L端头尺寸 a长度尺寸 L端头尺寸 a允许偏差1.0101.015(2)截面端头不应有明显加工变形,毛刺不大于 0.2。(3)孔位允许偏差 0.5，孔距允许偏差 0.5，累计偏差不大于 1.0。(4)铆钉用通孔，沉头螺钉，圆柱头，螺栓用沉孔，螺孔和构件中的槽、 榫的加工应符合国家现行规范规定。3.2.2钢构件加工要求。(1)钢构件应符合现行国家标准的有关规定。钢构件表面防锈处理应符合现行国家标准《钢结构工程施工质量验收规范》（GB50205-2001）的有关规定。(2)钢构件焊接，螺栓连接应符合国家现行标准《钢结构设计规范》（GBJ17—35）及《建筑钢结构焊接规程》（TGJ81—2002）的有关规定。3.2.3石材挂板加工要求(1)石材加工应符合下列要求：a石板连接部位应无崩坏、暗裂等缺陷。b石板的长度、宽度、厚度、直角、异形等均应符合设计...
