干挂石材施工组织设计技术标

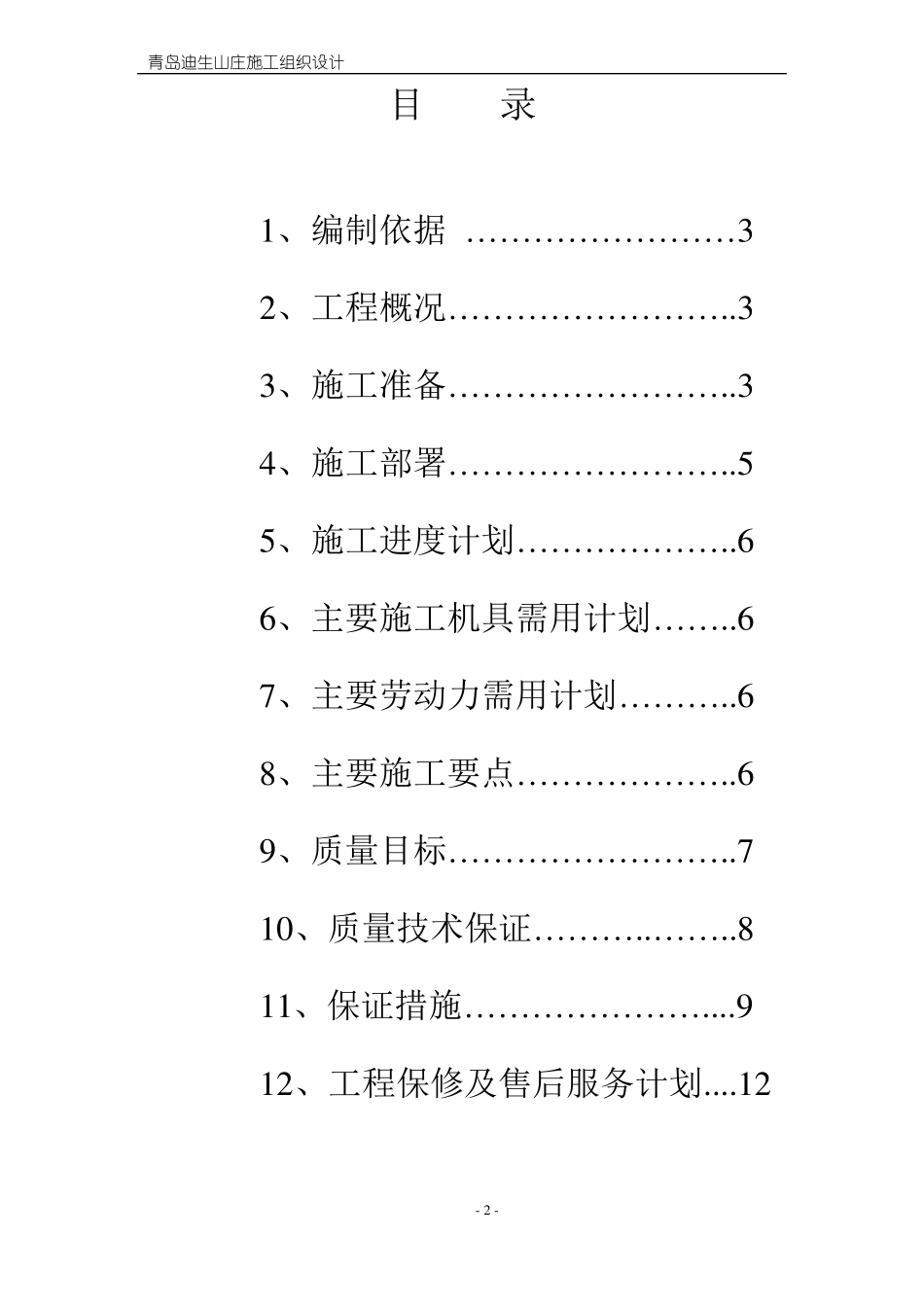

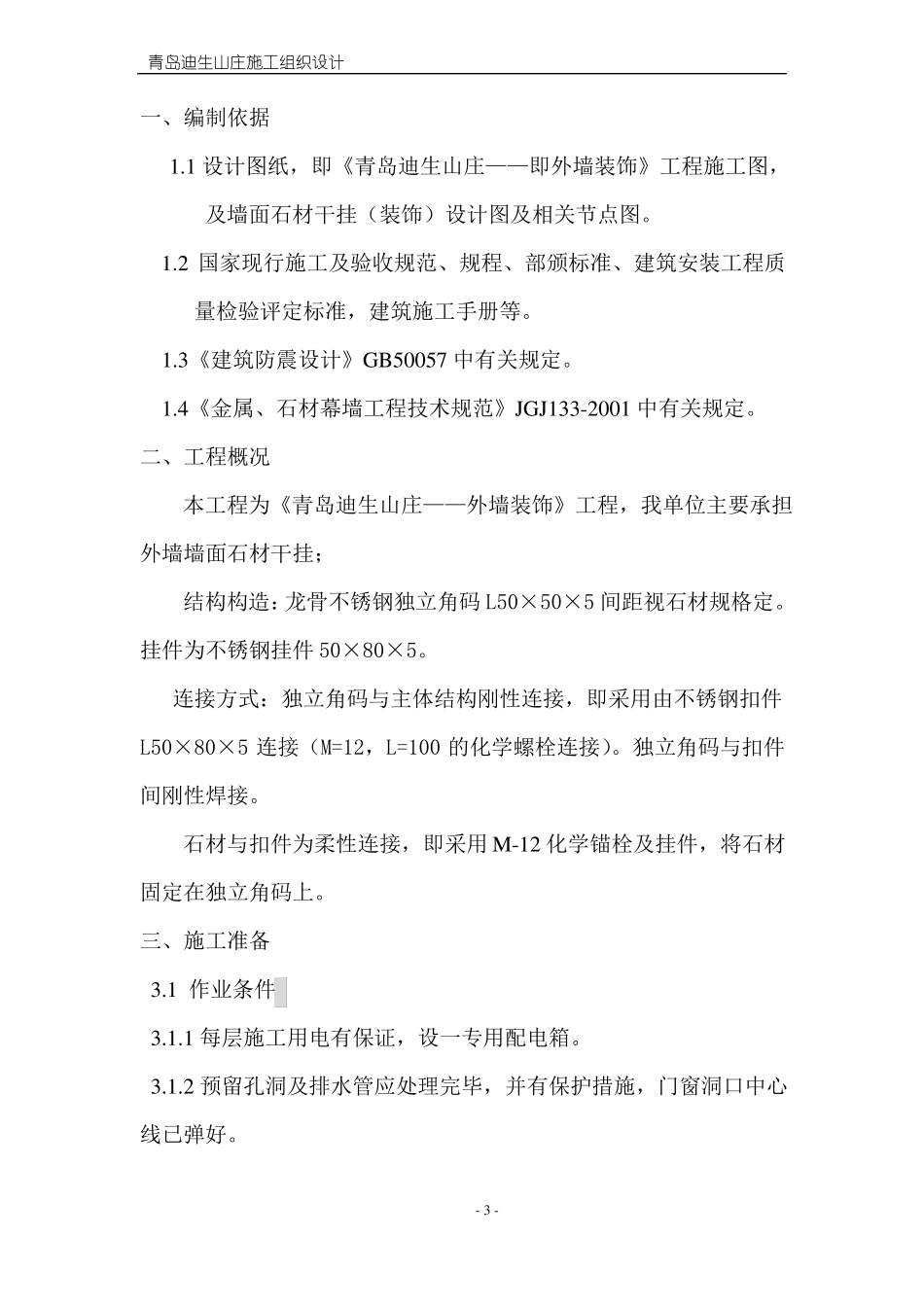

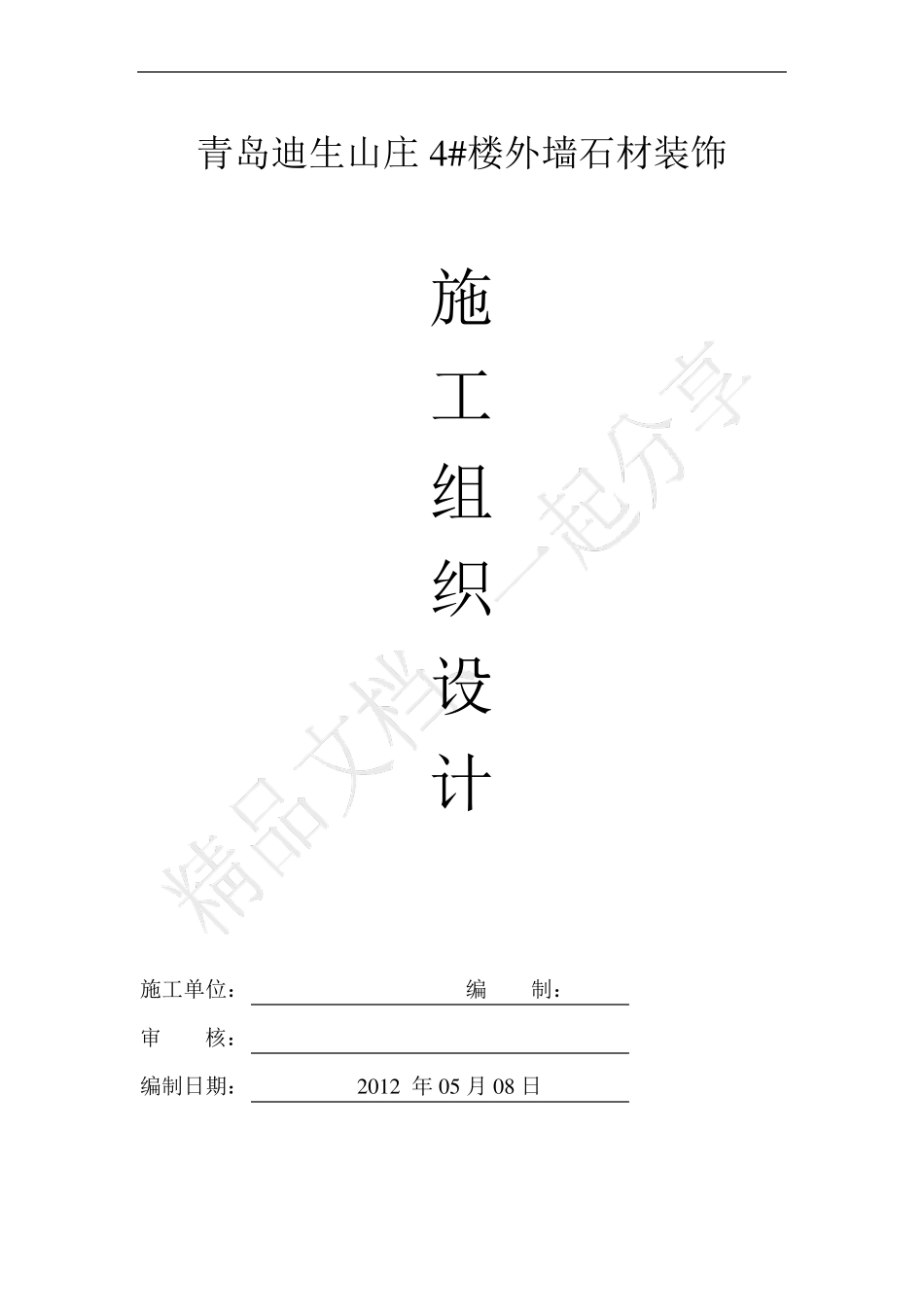

青岛迪生山庄 4#楼外墙石材装饰施工组织设计施工单位：编制：审核：编制日期：2012 年 05 月 08 日青岛迪生山庄施工组织设计目录1、编制依据 ……………………32、工程概况……………………..33、施工准备……………………..34、施工部署……………………..55、施工进度计划………………..66、主要施工机具需用计划……..67、主要劳动力需用计划………..68、主要施工要点………………..69、质量目标……………………..710、质量技术保证………..……..811、保证措施…………………....912、工程保修及售后服务计划....12- 2 -青岛迪生山庄施工组织设计一、编制依据1.1 设计图纸，即《青岛迪生山庄——即外墙装饰》工程施工图，及墙面石材干挂（装饰）设计图及相关节点图。1.2 国家现行施工及验收规范、规程、部颁标准、建筑安装工程质量检验评定标准，建筑施工手册等。1.3《建筑防震设计》GB50057 中有关规定。1.4《金属、石材幕墙工程技术规范》JGJ133-2001 中有关规定。二、工程概况本工程为《青岛迪生山庄——外墙装饰》工程，我单位主要承担外墙墙面石材干挂；结构构造：龙骨不锈钢独立角码 L50×50×5 间距视石材规格定。挂件为不锈钢挂件 50×80×5。连接方式：独立角码与主体结构刚性连接，即采用由不锈钢扣件L50×80×5 连接（M=12，L=100 的化学螺栓连接）。独立角码与扣件间刚性焊接。石材与扣件为柔性连接，即采用 M-12 化学锚栓及挂件，将石材固定在独立角码上。三、施工准备3.1 作业条件3.1.1 每层施工用电有保证，设一专用配电箱。3.1.2 预留孔洞及排水管应处理完毕，并有保护措施，门窗洞口中心线已弹好。- 3 -青岛迪生山庄施工组织设计3.1.3±0.000 标高及各施工层+1.000 线已提供准确. 3.2 施工准备 3.2.1 测量出墙、檐口、柱的实际尺寸，轴线、柱子中心线，柱子之间的距离，测量出墙体、窗间墙、檐口、柱子、上下拉水平通线、吊垂直线后的实际尺寸，然后确定出石材边线，依次计算出石材的排列分块尺寸。 3.2.2 根据确定的实际规格尺寸,在排板计算时将板缝宽度计算在内,然后绘出分块图与节点图,进行编号作为以后安装的依据。 3.2.3 检查和校对基层上的预留孔洞,预埋管线是否符合要求.如有遗漏、错位及时更正3.2.4 对板材进行挑选试拼,注意色彩协调、合理组合。3.2.5 测量门、窗的安装边线。3.3材料准备石材:规格按设计要求加工定货。按进度计划及材料计划分批进场，材料进场时进行严格检查...
