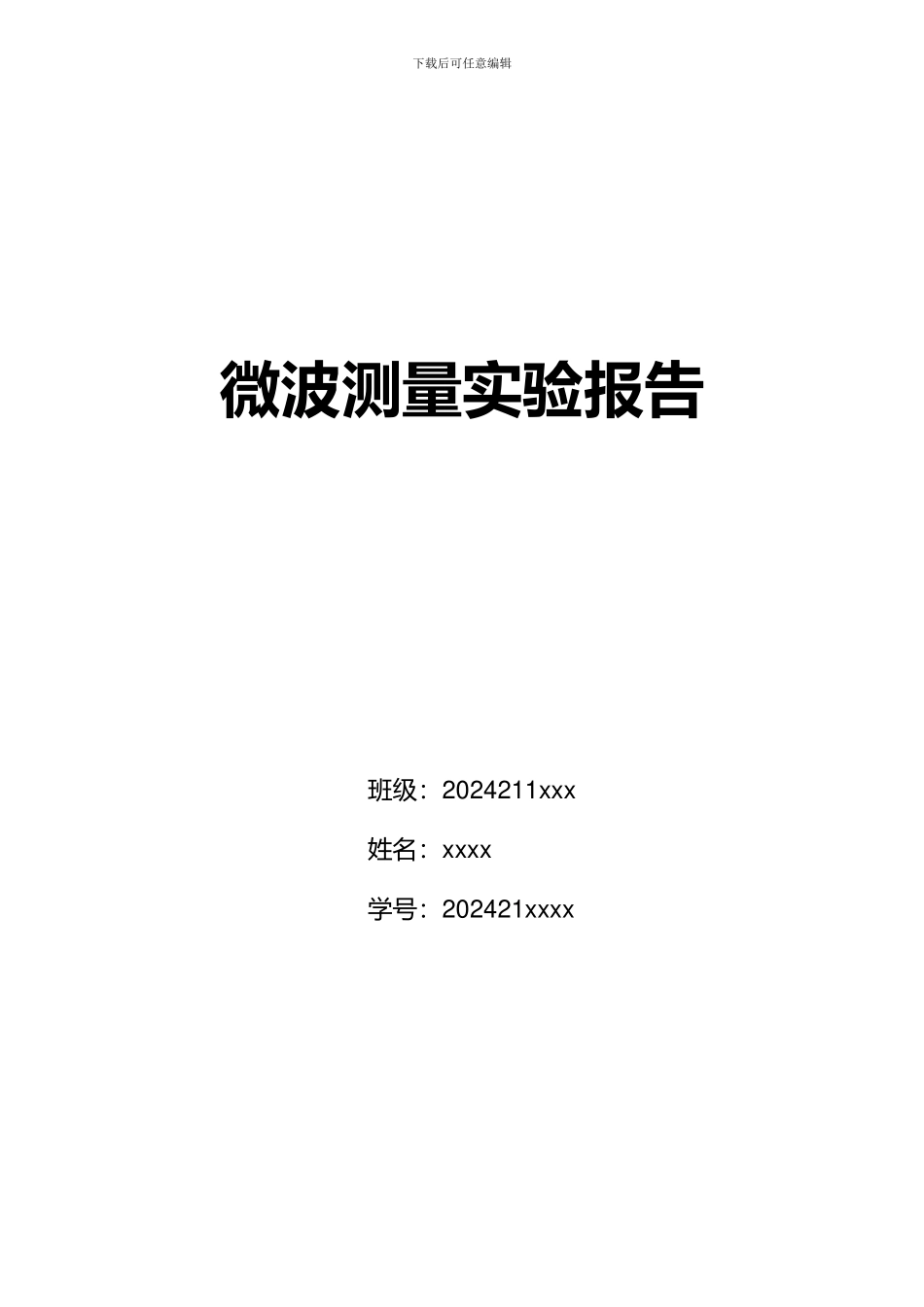

下载后可任意编辑微波测量实验报告班级：2024211xxx姓名：xxxx学号：202421xxxx下载后可任意编辑《微波测量》课程实验实验一 熟悉微波同轴测量系统一、实验目的 1、了解常用微波同轴测量系统的组成，熟悉其操作和特性。 2、熟悉矢量网络分析仪的操作以及测量方法。二、实验内容1、常用微波同轴测量系统的认识，简要了解其工作原理。微波同轴测量系统包括三个主要部分：矢量网络分析仪、同轴线和校准元件或测量元件。各部分功能如下： 1）矢量网络分析仪：对 RF 领域的放大器、衰减器、天线、同轴电缆、滤波器、分支分配器、功分器、耦合器、隔离器、环形器等 RF 器件进行幅频特性、反射特性和相频特性测量。 2）同轴线：连接矢量网络分析仪和校准元件或测量元件。 3）校准元件：对微波同轴侧量系统进行使用前校准，以尽量减小系统误差。 测量元件：待测量的原件（如天线、滤波器等），可方便地通过同轴线和矢量网络分析仪连起来。2、掌握矢量网络分析仪的操作以及测量方法。 注意在实验报告中给出仪器使用报告包括下列内容：a) 矢量网络分析仪的面板组成以及各部分功能（1）CRT 显示器显示仪器当前工作状态和测试结果。下载后可任意编辑（2）BEGIN（开始）在测量放大器、滤波器、宽带无源器件、电缆等被测时能快速、简便的配置仪器，可引导用户完成初始步骤，根据用户的选择自动配置仪器。（3）ENTRY（数据输入）数字键、旋轮和上下键，用于数据输入。（4）SYSTEM（系统功能）SAVERECALL：存储或调用数据。HARD COPY：打印或者存储测量曲线、数据。SYSTEM OPTIONS：系统选项。（5）PRESET（复位）复位仪器。（6）CONFIGURE（配置）SCALE：设置垂直方向的分辨率和参考位置等。DISPLAY：显示设置。CAL：校准菜单。MARKER：频标功能键。FORMAT：数据显示格式。AVG：平均功能设置和中频带宽设置。（7）SOURSE（源）FREQ：频率设置。SWEEP：设置扫描方式、扫描时间。POWER：RF 信号输出开关或者设置 RF 信号输出功率。MENU：设置扫描点数及单次扫描、连续扫描或保持等。（8）MEAS（测量通道）MEAS1：设置通道 1 的测量方式。MEAS2：设置通道 2 的测量方式。（9）软键对应的功能显示在左边显示屏上。（10）亮度调节旋钮调节显示器亮度。（11）电源开关打开或关闭整机电源。（12）U 盘接口Usb 盘接口（13）RF OUT（射频输出）射频信号输出口，N 型 K 头。（14）RF IN（射频输入）射频信号输入口，N 型 K 头。下载后可任...
