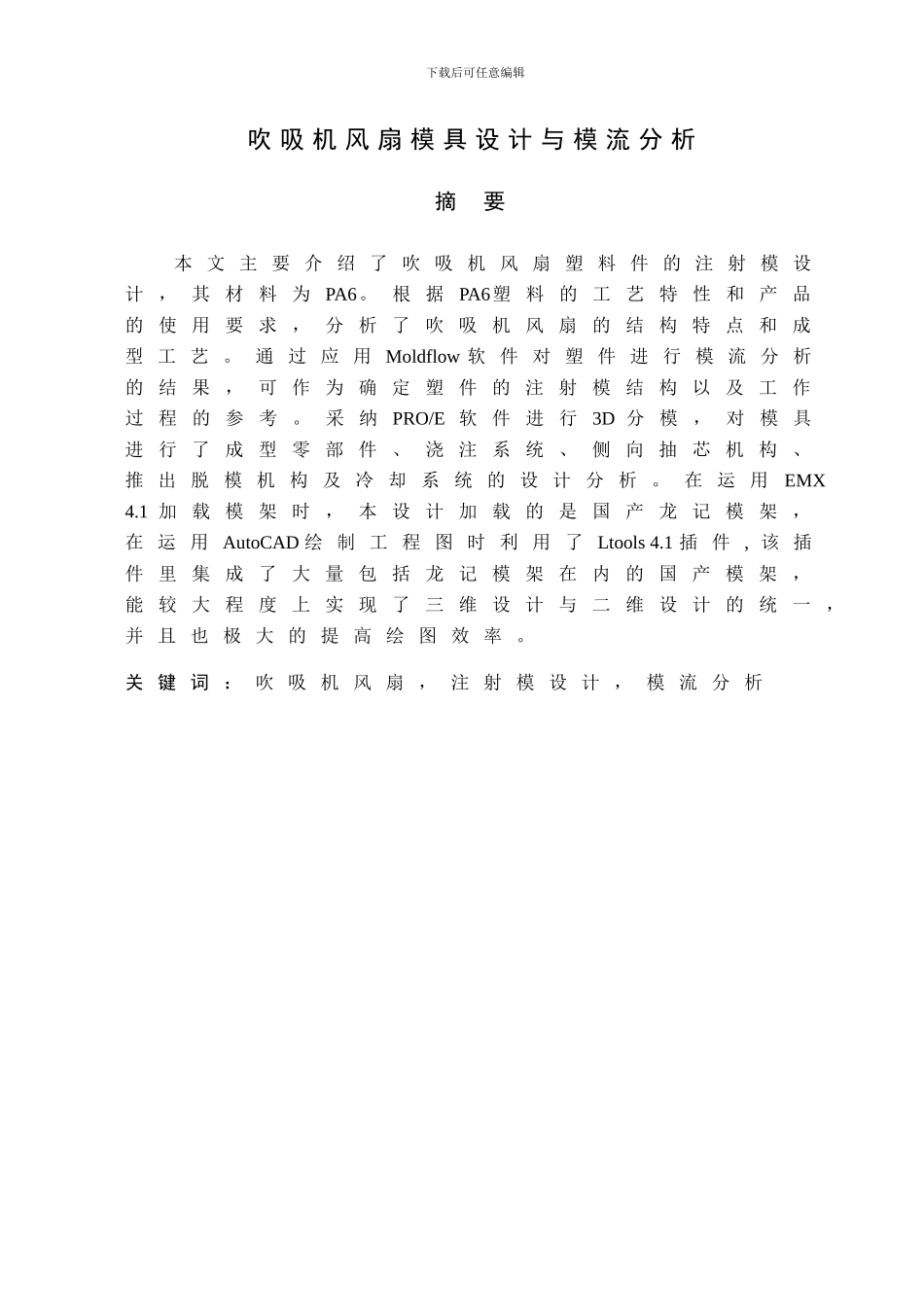

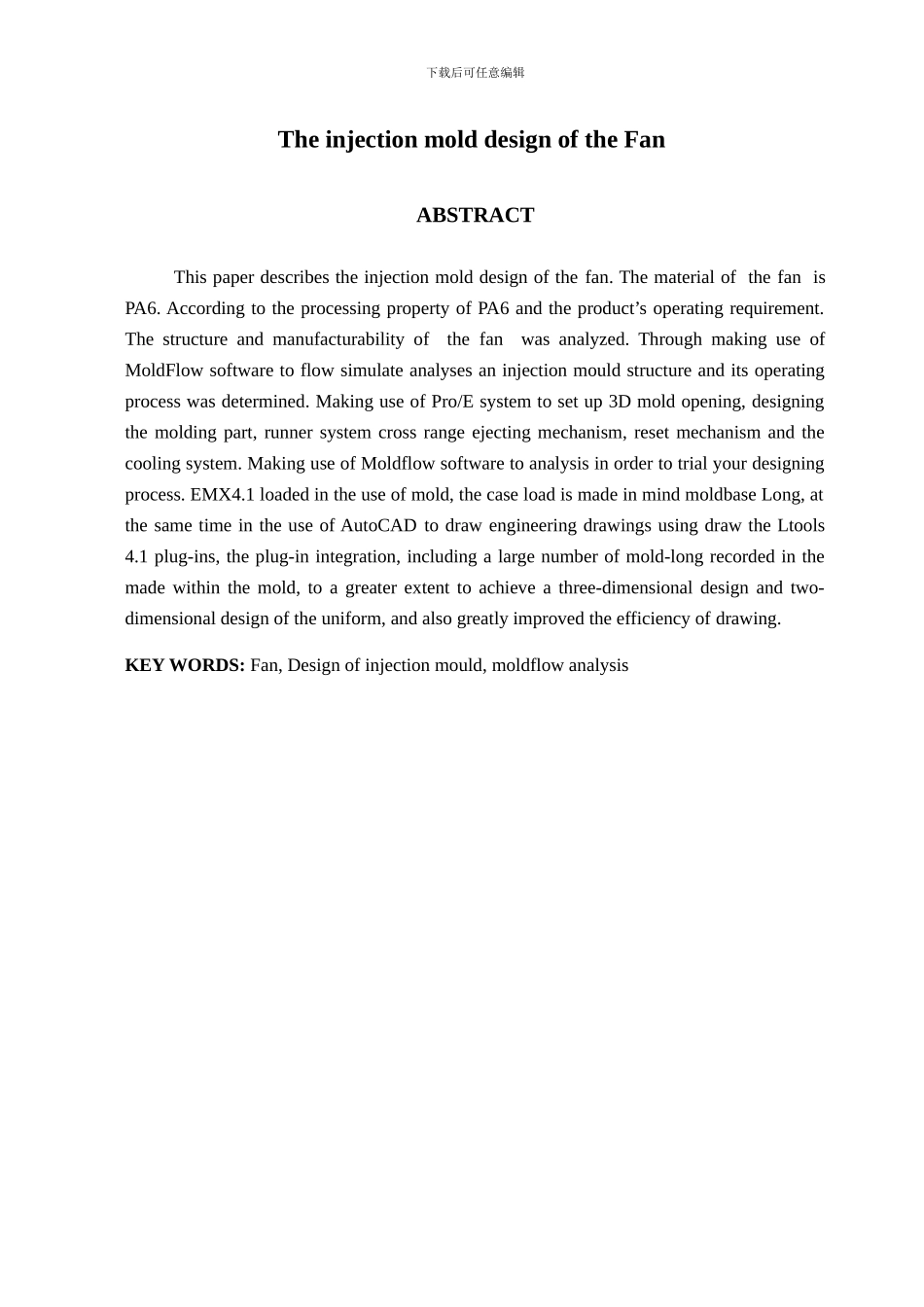

下载后可任意编辑吹 吸 机 风 扇 模 具 设 计 与 模 流 分 析摘 要本 文 主 要 介 绍 了 吹 吸 机 风 扇 塑 料 件 的 注 射 模 设计 ， 其 材 料 为PA6。 根 据 PA6塑 料 的 工 艺 特 性 和 产 品的 使 用 要 求 ， 分 析 了 吹 吸 机 风 扇 的 结 构 特 点 和 成型 工 艺 。 通 过 应 用 Moldflow 软 件 对 塑 件 进 行 模 流 分 析的 结 果 ， 可 作 为 确 定 塑 件 的 注 射 模 结 构 以 及 工 作过 程 的 参 考 。 采 纳PRO/E 软 件 进 行 3D 分 模 ， 对 模 具进 行 了 成 型 零 部 件 、 浇 注 系 统 、 侧 向 抽 芯 机 构 、推 出 脱 模 机 构 及 冷 却 系 统 的 设 计 分 析 。 在 运 用EMX4.1 加 载 模 架 时 ， 本 设 计 加 载 的 是 国 产 龙 记 模 架 ，在 运 用 AutoCAD 绘 制 工 程 图 时 利 用 了 Ltools 4.1 插 件 , 该 插件 里 集 成 了 大 量 包 括 龙 记 模 架 在 内 的 国 产 模 架 ，能 较 大 程 度 上 实 现 了 三 维 设 计 与 二 维 设 计 的 统 一，并 且 也 极 大 的 提 高 绘 图 效 率 。关 键 词 ： 吹 吸 机 风 扇 ， 注 射 模 设 计 ， 模 流 分 析II下载后可任意编辑 The injection mold design of the Fan ABSTRACTThis paper describes the injection mold design of the fan. The material of the fan is PA6. According to the processing property of PA6 and the product’s operating requirement. The structure and manufacturability of the fan was analyzed. Through making use of MoldFlow software to flow simulate analyses an injection mould structure and its operating process was determined. Making use of Pro/E system to set up 3D mold opening, designing the molding part, runner system cross range ejecting mechanism, reset mechanism and the cooling system. Making use of Moldflow software to analysis in order to trial your designing process. EMX4.1 loa...
