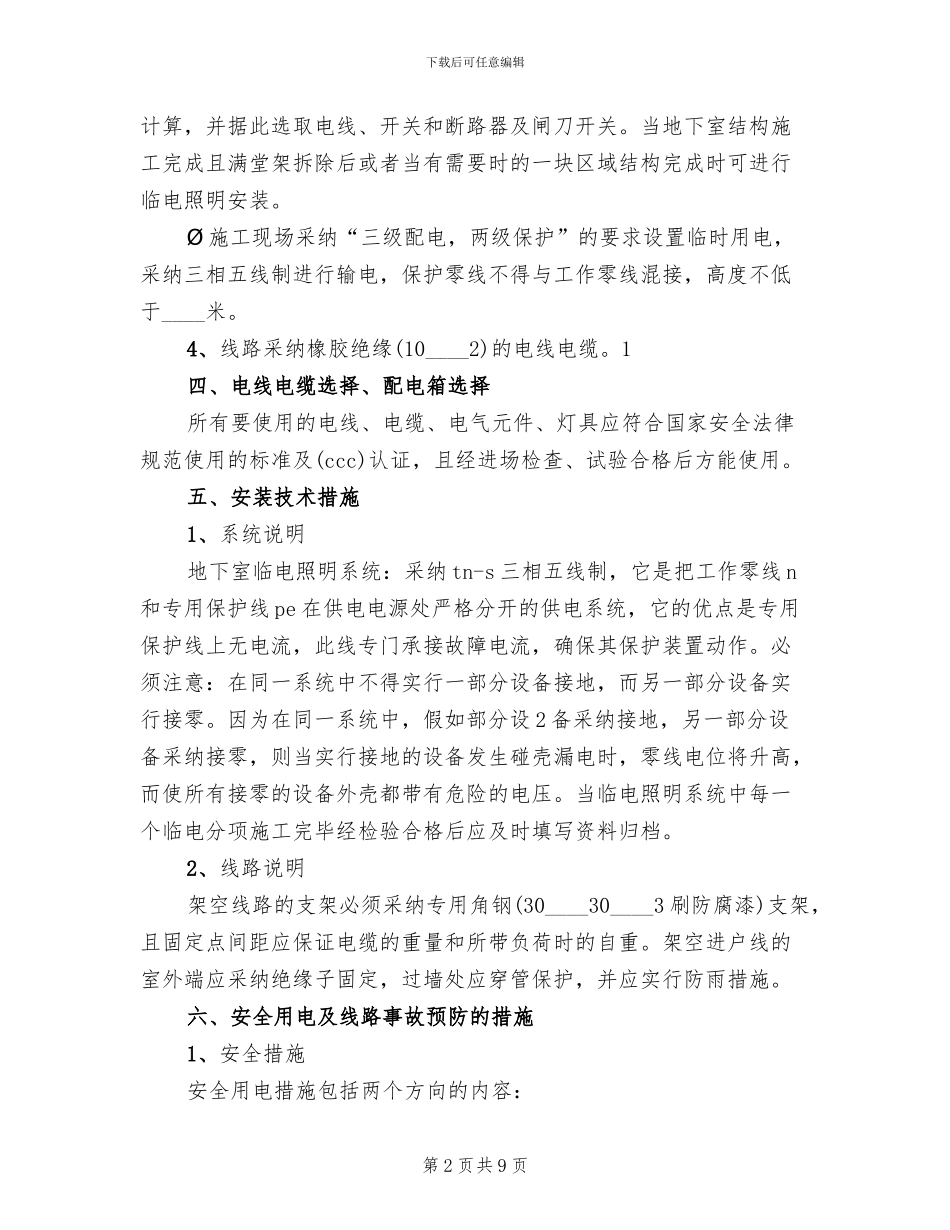

下载后可任意编辑地下室非照明方案范文一、工程概述工程名称：中恒广场商业工程建设单位：沈阳中恒置业有限公司施工单位：江苏省苏中建设集团股份有限公司监理单位：沈阳市工程监理咨询有限公司建设地点：沈阳市铁西区兴华街与南十公路交汇处本工程分六个区；a、c 区六层，b、c 区三层，e 区 21 层，f 区为地下二层。由于本工程为一大型二层地下车库，地下室车库占地面积约为____万平米，为满足地下室主体施工时照明需求故编制该施工方案。二、编制依据《建筑工程施工现场供电安全法律规范》gb50194-93 中国建筑工业出版社《施工现场临时用电安全技术法律规范》jgj46-____中国建筑工业出版社《低压配电设计法律规范》gb50054-____中国建筑工业出版社三、现场勘察及初步设计1、本次地下室临电照明设计主要采纳明敷电线进行架空布置。地下室楼梯照明有需要走电井上下进行串通敷设。本次照明方案主要考虑一次结构墙，若当二次墙砌筑完成影响了临时照明时，可另行增加灯具。2、地下室利用 36v 电压供电。整个地下室分为六个照明区，每个照明区配置 36v 电压供电器，局部设正常电压(220v)供射灯照明，配备单独控制开关。3、初步选定灯具为 100w 节能灯，其中在特别场所(如水箱间、泵房等潮湿的地方)用防水防尘罩。根据实际配置的照明灯数量进行负荷第 1 页共 9 页下载后可任意编辑计算，并据此选取电线、开关和断路器及闸刀开关。当地下室结构施工完成且满堂架拆除后或者当有需要时的一块区域结构完成时可进行临电照明安装。Ø 施工现场采纳“三级配电，两级保护”的要求设置临时用电，采纳三相五线制进行输电，保护零线不得与工作零线混接，高度不低于____米。4、线路采纳橡胶绝缘(10____2)的电线电缆。1四、电线电缆选择、配电箱选择所有要使用的电线、电缆、电气元件、灯具应符合国家安全法律规范使用的标准及(ccc)认证，且经进场检查、试验合格后方能使用。五、安装技术措施1、系统说明地下室临电照明系统：采纳 tn-s 三相五线制，它是把工作零线 n和专用保护线 pe 在供电电源处严格分开的供电系统，它的优点是专用保护线上无电流，此线专门承接故障电流，确保其保护装置动作。必须注意：在同一系统中不得实行一部分设备接地，而另一部分设备实行接零。因为在同一系统中，假如部分设 2 备采纳接地，另一部分设备采纳接零，则当实行接地的设备发生碰壳漏电时，零线电位将升高，而使所有接零的设备外壳都带有危险的电压。当...
